Инструкция по эксплуатации Grass Valley KayakDD v.6.5.0
Страница 286
KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя
285
6.13.2.2.2 Input
Индексная карта для установки параметров изменения режима передачи имен
входов и Программной панели ручной коммутации (Software Patch Panel).

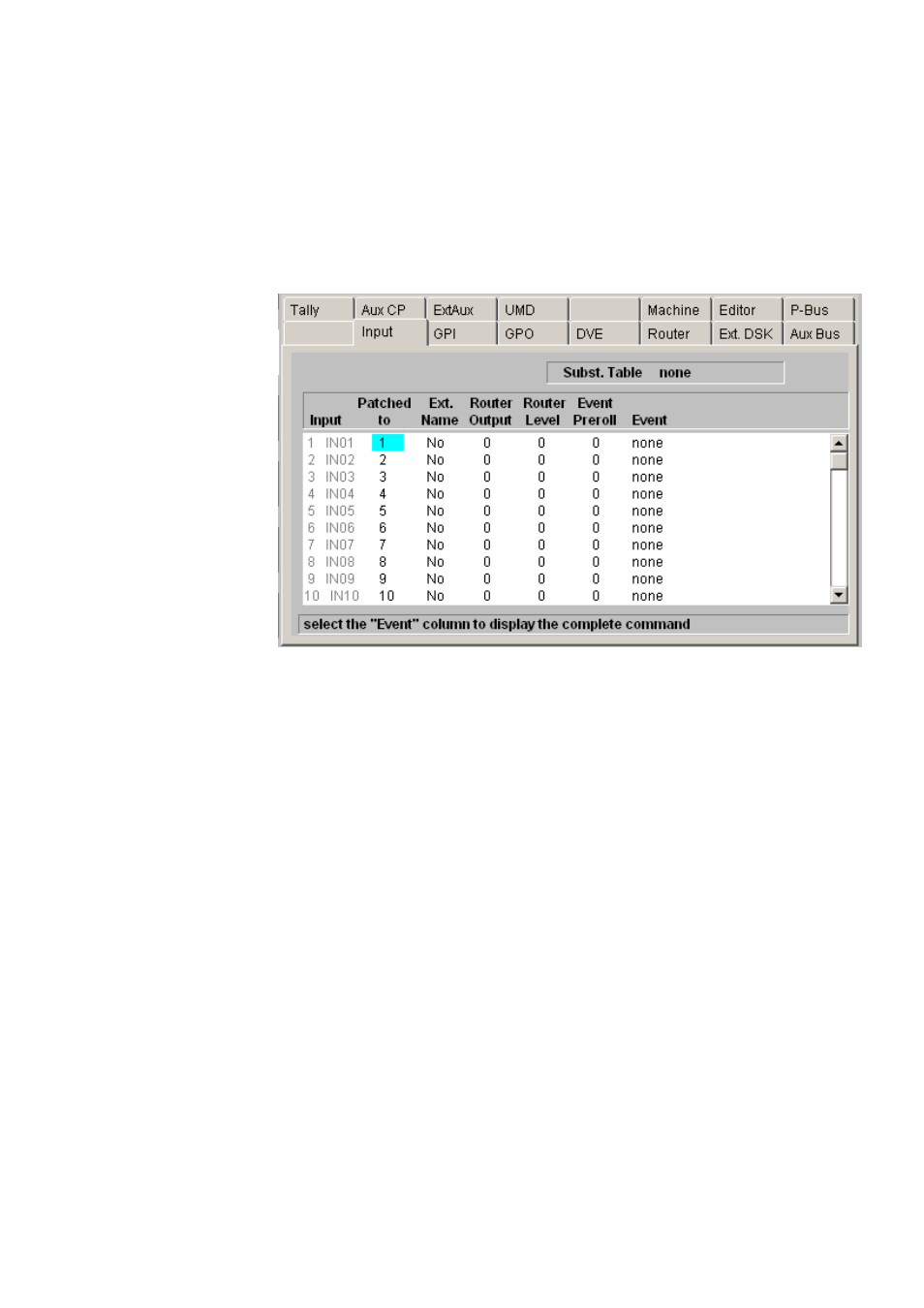

Рисунок 180 Sidepanel – Индексная Карта Copy
ext. Name:
Включение / отключение режима передачи имен (Yes/No)
Patched to:
Программная опция “Software Patch Panel”:
Требутся код Лицензии Программного обеспечения!
При помощи кнопок Reset Patch Panel и Patch Panel
On/Off установки режима включаются или сбрасываются.
Router Output:
Выбор выходного канала коммутационной матрицы
Router Level:
Выбор уровня системы коммутации (например
коммутационная матрица Prosan)
GPO Preroll:
в процессе подготовки
Subst. Table:
None / SUBSTAB1 ... 15
Выбор таблицы подмены.
Обратитесь также к меню Config / Panel / SubstTab.
Таблицы подмены используются в режиме Simulcast.
Этот параметр индексной карты может быть изменен
только в случае, если в списке устройств компьютера
панели дисплея значение “USERINTERFACE /
INPUT_SUBSTAB_SELECTABLE установлено в “1”
