KayakDD – Цифровой Эфирный Микшер
286 Руководство Пользователя
6.13.2.2.3 GPI
Индексная карта для изменения GPI-параметров.

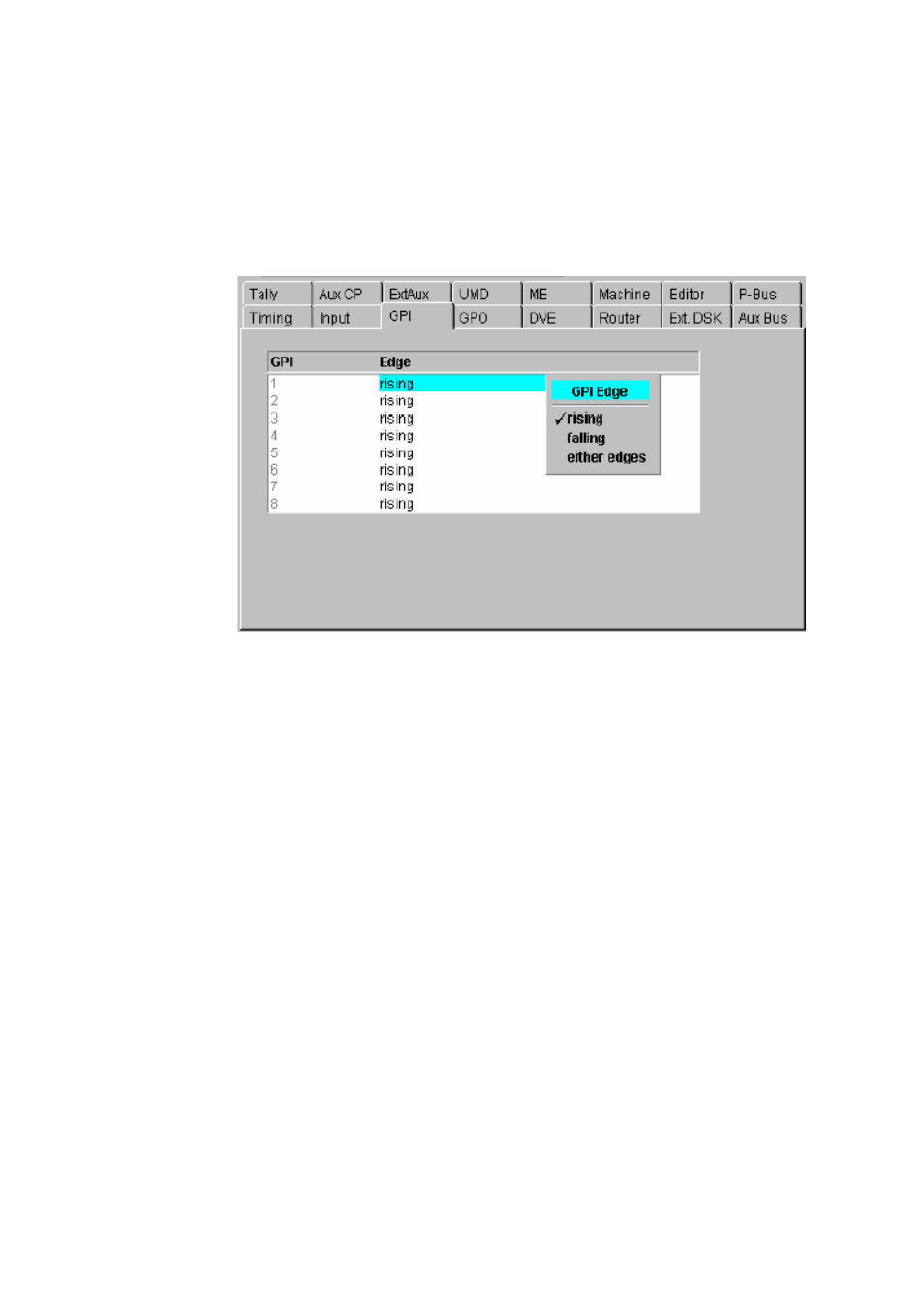

Рисунок 181 Sidepanel – Индексная Карта GPI
Нажмите кнопку Modify, чтобы определить, какая фаза (восходящая или
нисходящая) поступающего сигнала (GPI 1 ... 8) будет использоваться.
Функция GPI считается Активной, когда ток проходит через светодиод оптопары
на GPI-входе. Когда ток не проходит, то функция GPI Неактивна.
Таким образом, восходящая (Rising) фаза является переходом из неактивного
(Inactive) состояния в активное (Active), а нисходящая (Falling) – из активного
(Active) в неактивное (Inactive).
