2.11.7 Координатная сетка экрана
Устройство Трансформации KayakDD может поддерживать два формата
соотношения сторон изображения 4 x 3 и 16 x 9, выбираемые через меню Видео
Стандарты (Video Standards). В режиме 4 x 3, экран разделяется на 48
фрагментов в соотношении шесть фрагментов высотой и восемь фрагментов
шириной. В режиме 16 x 9, экран становится 18 фрагментов высотой и 32
фрагмента шириной. Нумерация начинается в центре экрана, и привязана к
стандартной горизонтальной X оси и вертикальной Y оси (Рисунок 32). Для
простоты примеры в этом руководстве используют координаты для соотношения
сторон 4 x 3.
Эти координаты могут быть использованы для определения положений на экране
монитора (пространство цели канала в глобальном канале при заводской
установке), или они могут быть использованы определения положений
применительно к изображению (пространство источника канала).

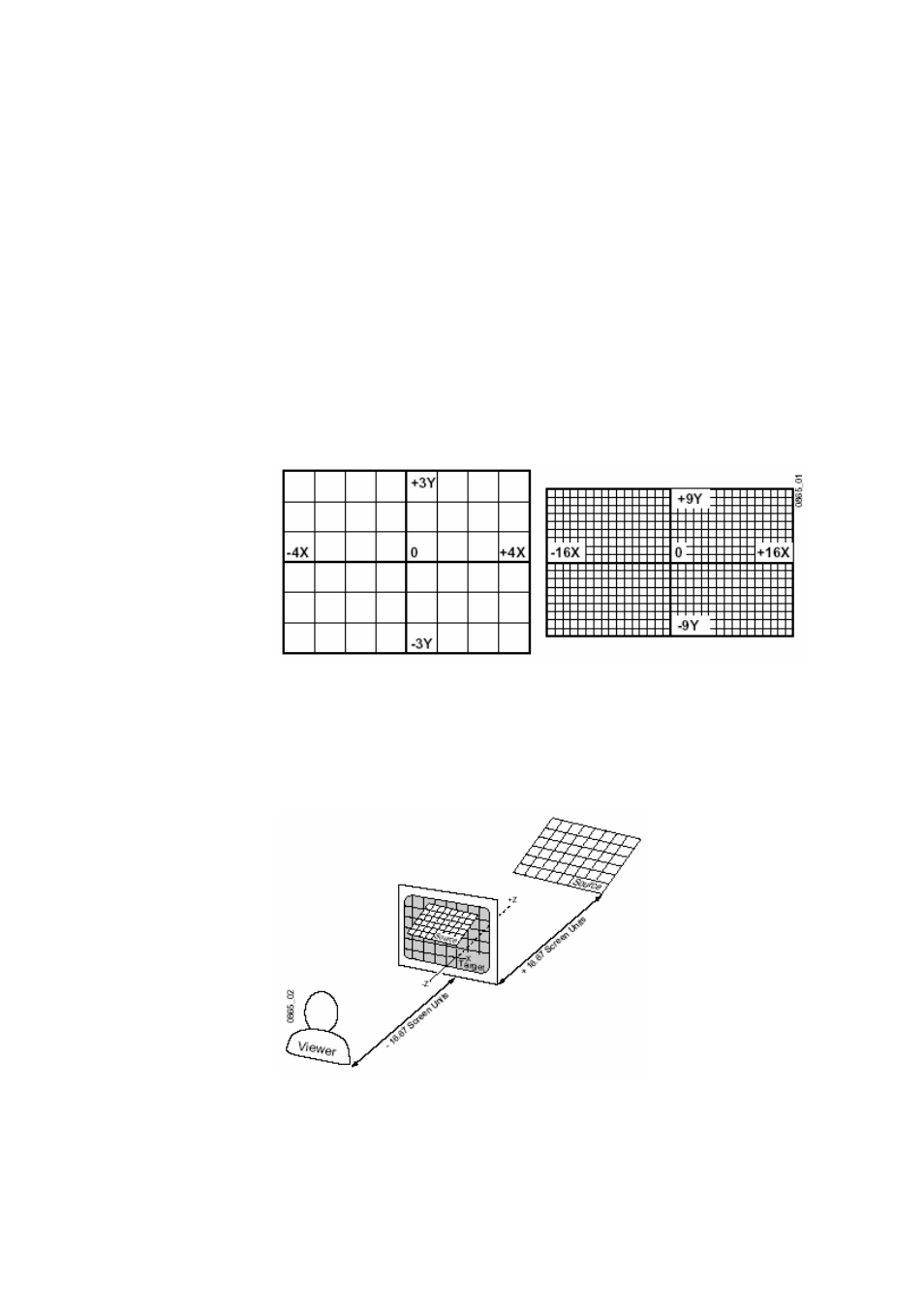

Рисунок 32 Координаты Экрана
Фрагменты разбиения экрана также используются для определения размеров по
оси Z – глубины в 3-D пространстве. Положительные значения по оси Z
находятся за изображением, а отрицательные значения – перед изображением
(Рисунок 33).
Рисунок 33 Положение зрителя в 3-D пространстве
