KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя
53
2.11.3 Пространство Источника (Source) и Цели (Target)
Устройство Трансформации KayakDD использует пространственные системы
отсчета для Источника и Цели преобразования.
• Пространство Источника управляемого канала использует систему
отсчета координат этого канала.
• Пространство Цели управляемого канала использует систему отсчета
координат следующего высшего по приоритету уровня.
Использование пространства источника и цели позволяет легче редактировать
эффекты. Одна система отсчета может просто и легко объяснить принципы
трансформации изображения, тогда как в другой системе отсчета эти же
трансформации будет трудно понять и управлять ими. Эффекты Устройства
Трансформации KayakDD могут также задействовать оба пространства,
Источника и Цели, для осуществления одновременных трансформаций, что
позволяет создать сложные и красивые эффекты.
Простейший пример пространства источника и цели, касается канала, который
поворачивается, в то время как глобальный канал остается неизменным..

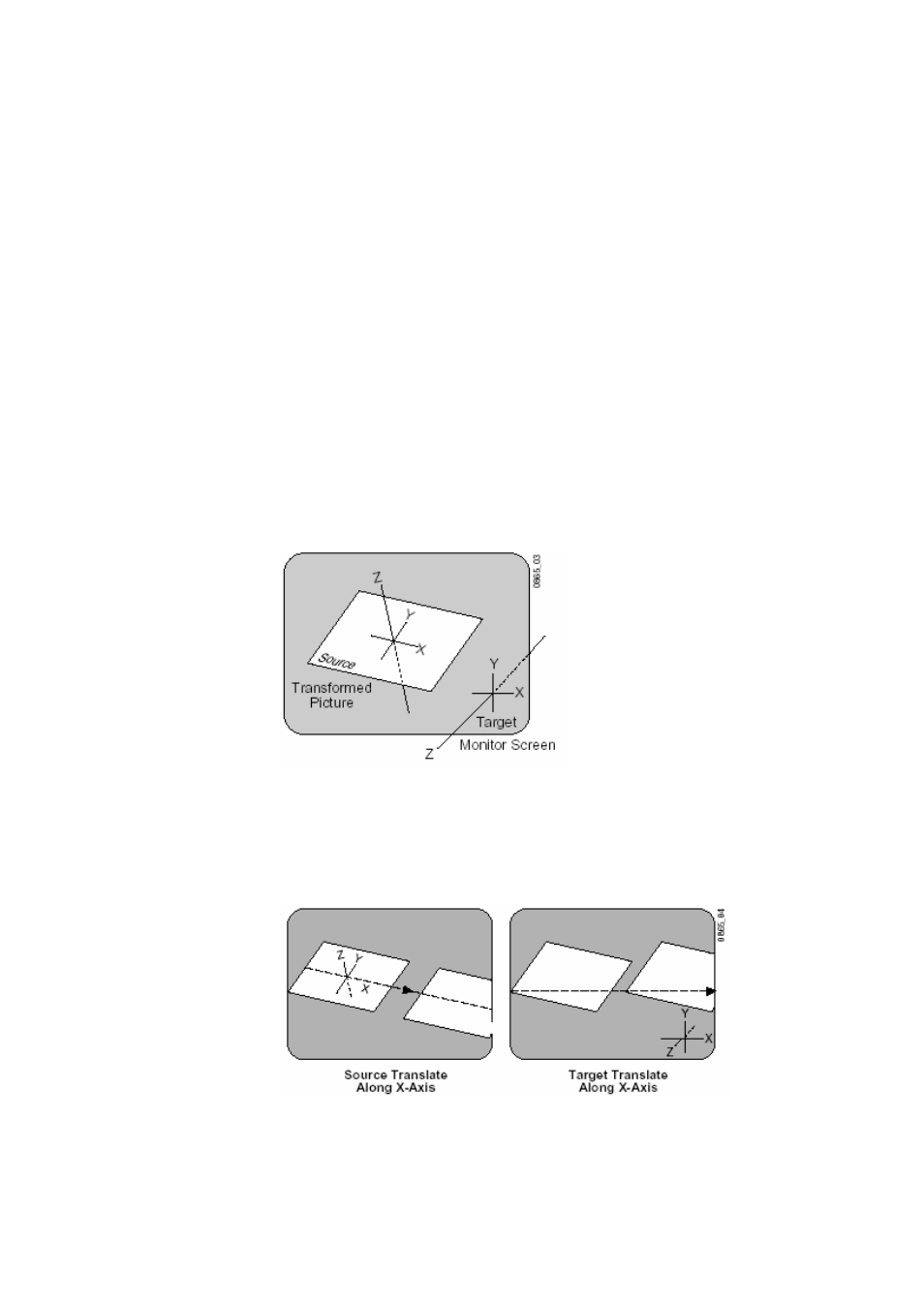

Рисунок 27 Пространство Источника (Source) и Цели (Target)
В данном примере пространство источника для канала находится в системе
отсчета самого изображения (наклонено назад под углом) в то время как
пространство цели находится в системе отсчета монитора (прямо).
Преобразование по X оси будет перемещать изображение по-разному, в
зависимости от того используется пространство источника или цели.
Рисунок 28 Преобразование в пространстве Источника и Цели
