KayakDD – Цифровой Эфирный Микшер
26
Руководство Пользователя
Удобной может быть конфигурация, когда источники фона (например,
видеомагнитофоны) распределены на «прямые» кнопки, а источники,
используемые в качестве ключевых (знакогенераторы), распределены на кнопки
верхнего регистра. В этом случае, можно установить всем фоновым шинам
предпочтение нижнего, а шинам ключевых сигналов предпочтение верхнего
регистров. Теперь все обычные выборы сигналов можно осуществлять без
использования кнопки изменения регистра.
Также возможно иметь разные назначения на шины фона и ключевых сигналов.
2.7
Уровень Микширования/Эффектов (M/E)
Каждый уровень M/E системы KayakDD может создать комбинацию двух и более
изображений. Он включает в себя шины набора источников и обеспечивает
переход (микширование и шторка) а также возможности рир-проекции по
выбранным сигналам.
Уровень M/E может быть организован таким образом, когда схемы рир-проекции
отделены от схем микширования, что позволяет использовать возможности
Передачи Эффекта (смотрите раздел 2.7.3 below для подробной информации).
Простой базовый M/E, применяемый в типичном микшере будет использоваться
как пример в дальнейших рассуждениях. Уровень M/E микшера KayakDD имеет
дополнительные возможности, но основные принципы, описанные здесь, также
применимы.

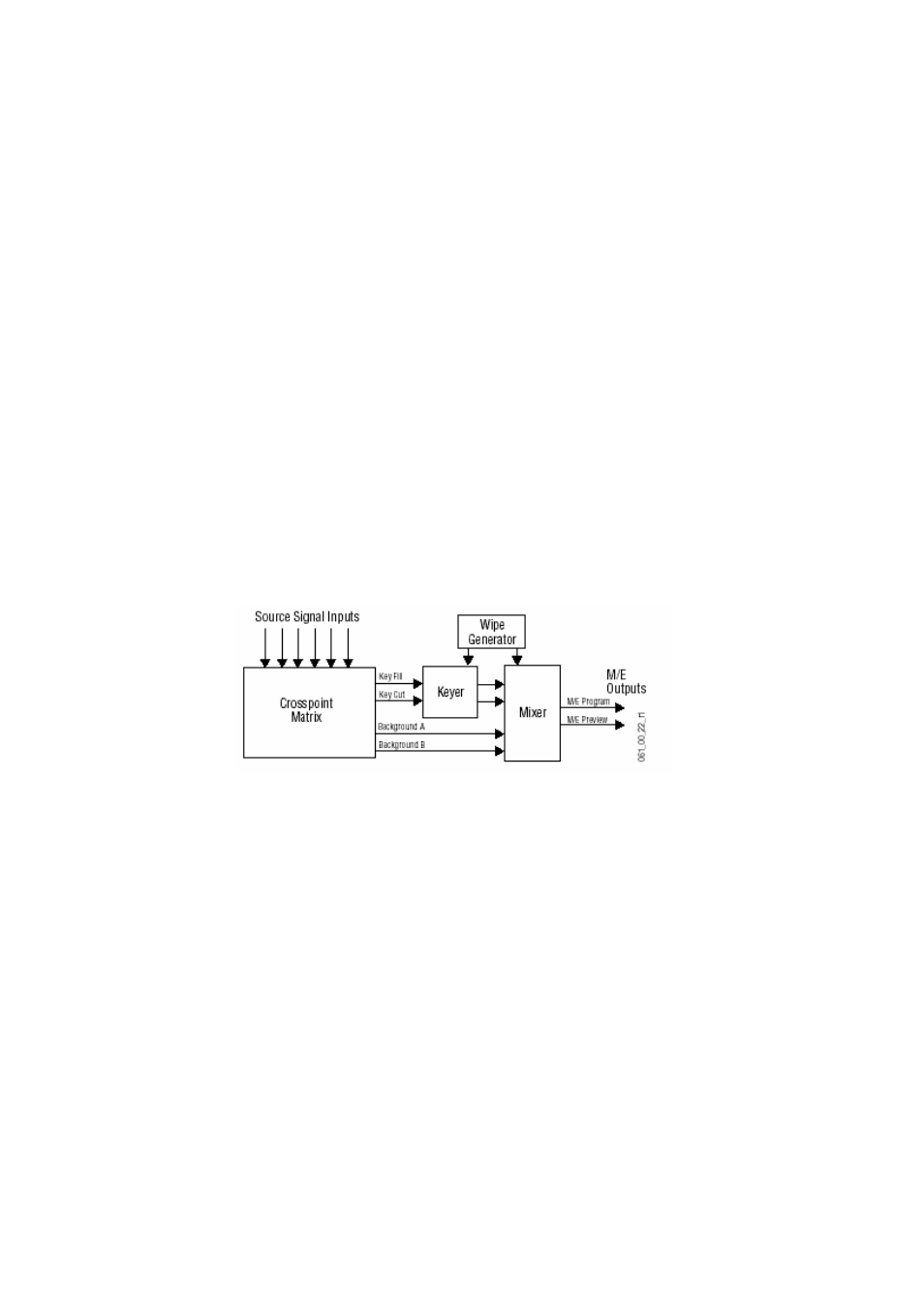

Рисунок 5 Упрощенная Подсистема Микширования и Эффектов (M/E)
Базовый M/E, показанный на Рисунок 5, имеет шины Фона A и B. Эти шины
выбирают видео сигналы фона и передают их на выход M/E.
В общем случае, источник на шине Фона A является текущим сигналом фона на
выходе, а источник на шине Фона B является сигналом фона, который будет
использоваться следующим. Во время большинства переходов, части обоих
фоновых сигналов будут одновременно находиться на выходе. Ключевые
сигналы уровня M/E позволяют включение дополнительного материала поверх
фона. Существуют также генераторы шторок, которые создают шаблоны,
используемые микшером для переходов по шторке, или используемые
генераторами рир-проекции для модификации сигналов подаваемых на
микширование.
Обработанный в M/E сигнал затем направляется на выход M/E уровня, обычно
Программный или Предпросмотра (или также может быть набран в качестве
входного сигнала на второй M/E).
