9

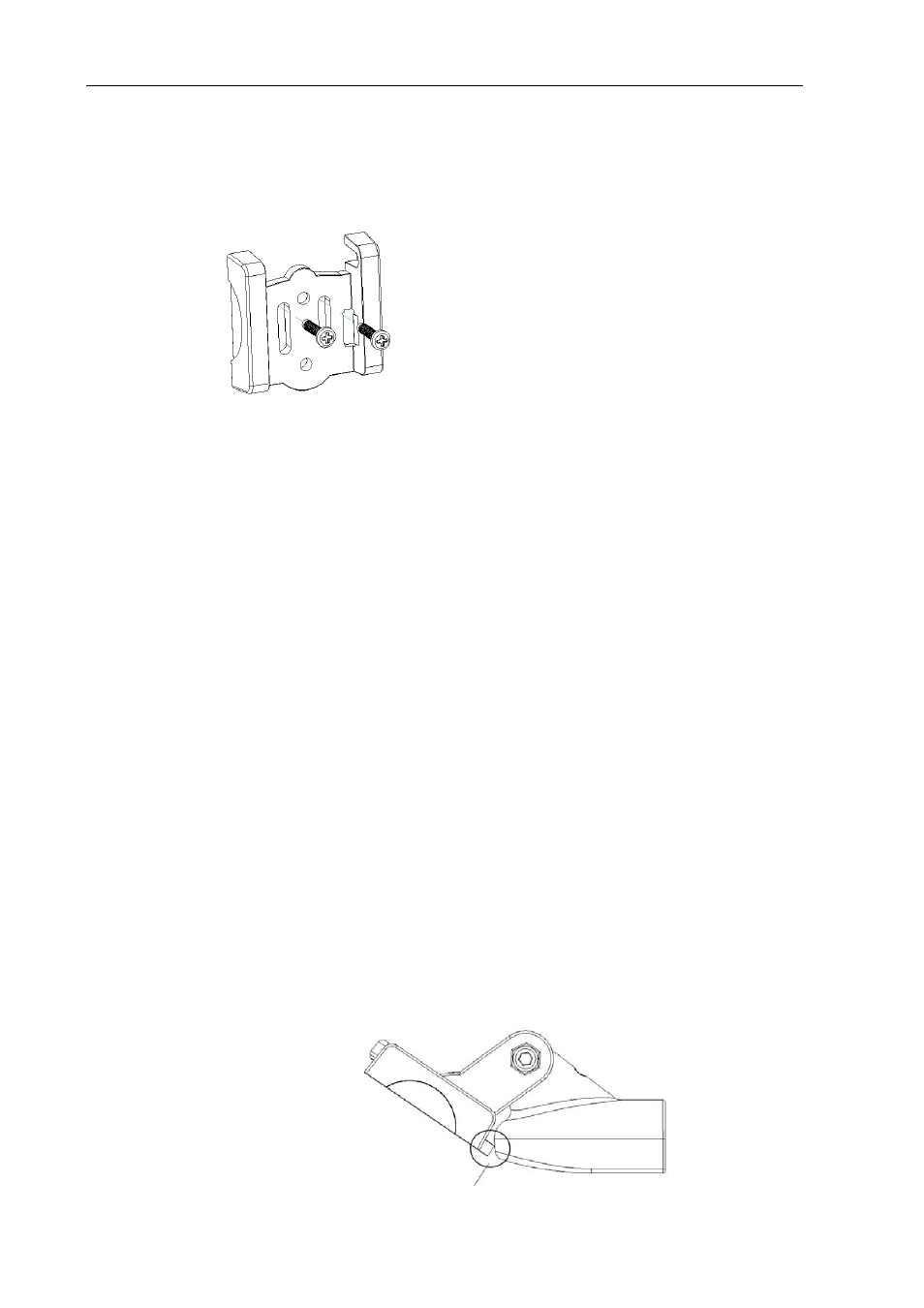

Излучатель касается державки
Рис.7
4. Установка излучателя
1) Смазать стойкой к морской воде смазкой винты 4x15 мм и отверстия в транце.
Удерживая державку на транце, в отверстия завести и слегка подтянуть два винта 4 x
15 мм (рис.6).
Подсказка: Не следует туго затягивать винты, это может затруднить регулировку
установки излучателя.
2) Державку выровнять примерно вертикально к поверхности воды, после чего
подтянуть винты отверткой.
3) Вжать державку турели излучателя в раму крепления и повращать излучатель, чтобы
проверить его параллельность поверхности воды.
Подсказка: Излучатель может поворачиваться в креплениях турели по трещётке с шагом
в 12 градусов, так что в некоторых случаях не удастся обеспечить полную
параллельность корпуса излучателя и поверхности воды. Отклонение от параллельности
в 1-5 градусов является приемлемым.
4. Прокладка кабеля
В зависимости от устройства судна, можно выбрать различные способы прокладки
кабеля от эхолота к излучателю.
Если выбран способ прокладки соединительного кабеля от эхолота к излучателю через
отверстие в транце, нужно сделать следующее:
1) Укрепив на кабеле одну клипсу на удалении около 1/4 расстояния от верхнего обреза
транца до излучателя, нужно отметить это положение карандашом. Сверлом 3,5 мм
высверлить два отверстия глубиной на глубину около 10 мм.
2) В отверстия ввести немного стойкого к морской воде герметика и укрепить клипсу
кабеля двумя винтами.
Рис.6
