11
3) В отмеченном месте сверлом 4 мм выполнить отверстие глубиной до 25 мм.
4) Ввести в три отверстия немного герметика, стойкого к морской воде и
приложить державку к транцу. Выбрав местоположение излучателя, на шаге 4
тремя винтами укрепить державку на транце.
5) Вжать турель излучателя в державку.
Установка излучателя в трюме судна
Установка излучателя на транец – наиболее широко применяемый способ. Тем не
менее, в некоторых случаях предпочтительным может быть установка излучателя
внутри трюма судна, что, по сравнению с установкой на транце, проще и
обеспечивает более надёжную работу эхолота. Тем не менее, из-за возможного
присутствия в пластике, из которого сделано судно, пузырьков воздуха,
интенсивность сигналов от излучателя может снижаться, что ухудшит работу
эхолота.
1. Подготовка
Корпус лодки должен быть сделан из однослойного материала, поскольку сигналы
эхолота не могут проходить сквозь воздух.
На заметку: На участке корпуса, в котором решено установить излучатель, не должно
образовываться завихрений воды. Следует избегать ребер, швов, выступов других
элементов конструкции, которые могут создавать завихрения воды.

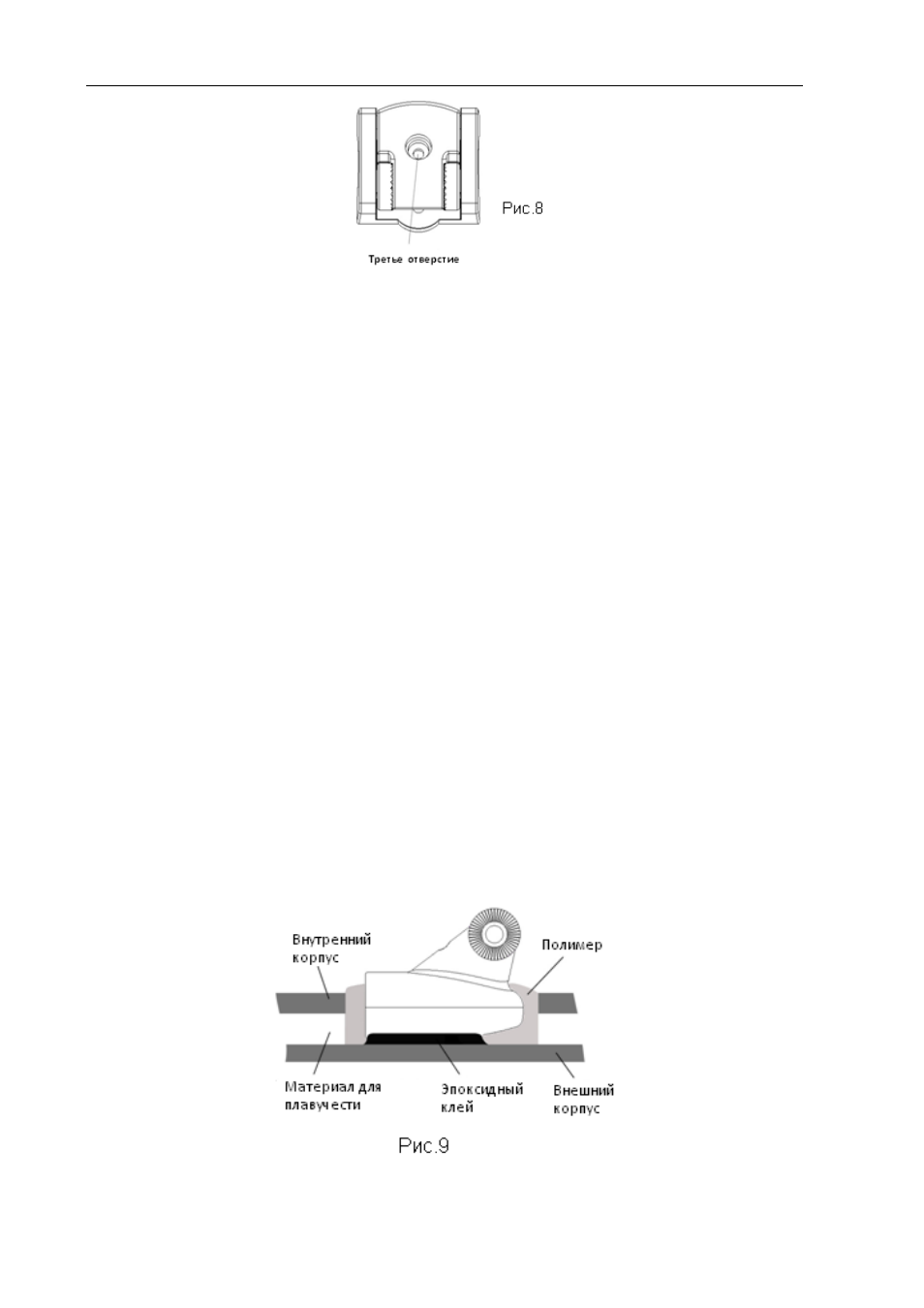

На судах с двойным корпусом можно устанавливать излучатель в трюме, если в
выбранном месте трюма предварительно удалить немного материала (например,
многослойная фанера, бальза, дерево или пена), обеспечивающего плавучесть (рис. 9)
