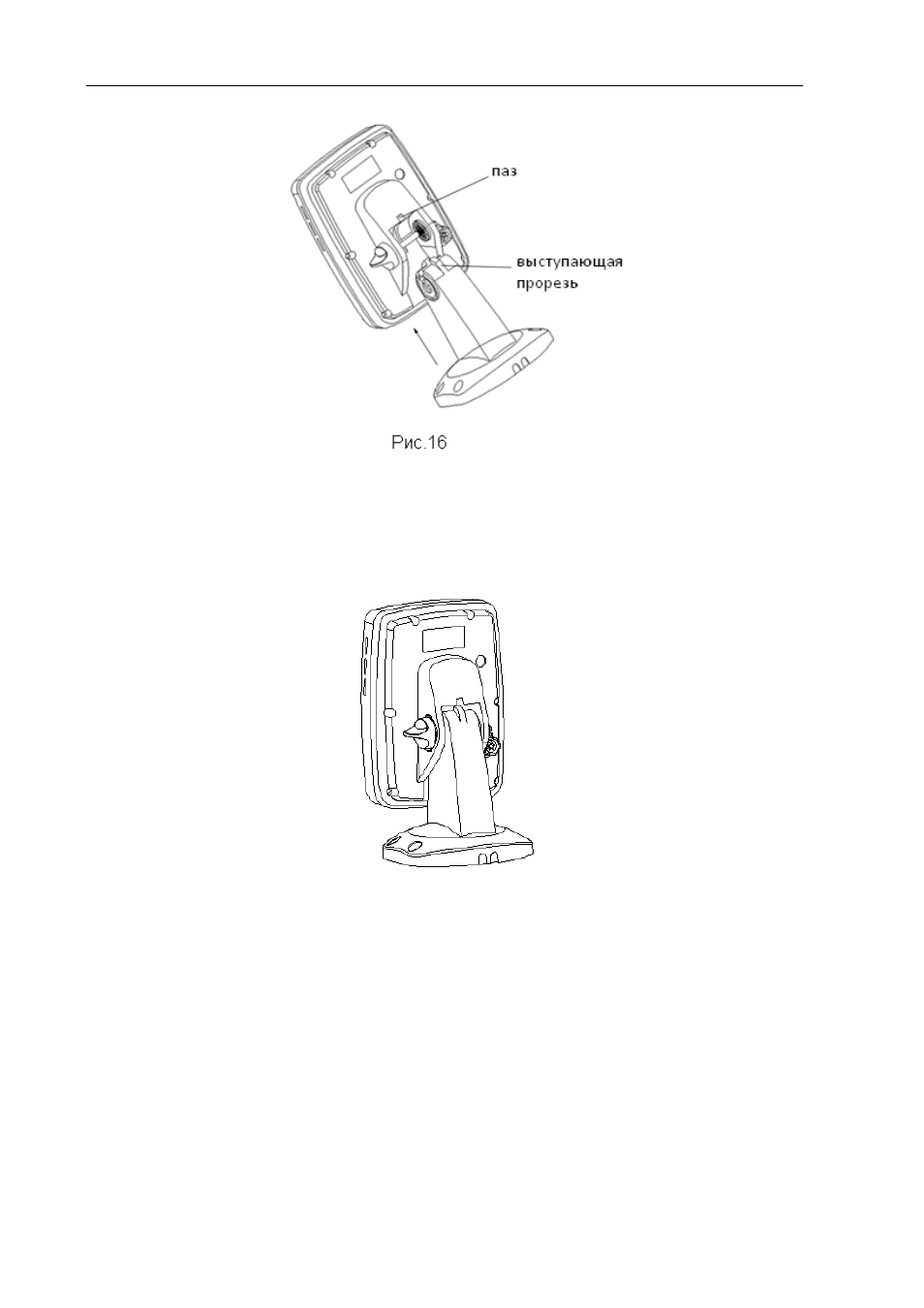

3) Завести ось винтового зажима эхолота в паз держателя турели
Держатель турели завести выступающей прорезью на винтовой зажим и совместить с
пазом на тыльной стенке эхолота. Завести держатель турели в паз до отказа. В
заключение, зажать винтовой зажим.
После этого закончить установку следующим образом:
3. Укрепить эхолот на ранее намеченной поверхности.
4. Подключить кабель питания к судовому источнику тока
Эхолот укомплектован кабелем электропитания длиной 1,5 м, который следует использовать
подключения к излучателю и к аккумулятору. После подключения аккумулятора и излучателя
эхолот полностью готов к работе.
Осторожно! Некоторые суда используют электропитание 24 или 36 вольт, но этот эхолот
рассчитан на питание только напряжением 12 вольт. Повреждения от превышения этой
величины не считаются гарантийным случаем.
Рис.17
