Настройка Depth Range
Настройка Depth Range определяет, в какой части экрана будет показано дно. Например,
если глубина водоёма 10 м, а настройка Depth Range установлена на 20 м, то дно будет
показано в 50% экрана. Настройка имеет 9 значений:
1) в футах длины: 15, 30, 60, 120, 180, 240, 480, 720 и auto (автоматически)
2) в метрах длины: 5, 10, 20, 40, 60, 80, 150, 220 и auto (автоматически)
Значение настройки по умолчанию - “Auto”, когда дно всегда видно в нижней части экрана.
Однако в некоторых случаях можно установить иное значение настройки:
Регулировка настройки Depth Range:
а) Нажатием клавиши MENU войти в список настроек.
б) Повторными нажатиями клавиши MENU вызвать список настроек Display.
в) Клавишами со стрелками «Вверх» и «Вниз» выбрать строку Depth Range.
г) Нажатием клавиши ENT войти в регулировку настройки.
д) Клавишами
со
стрелками
«Вверх» и «Вниз» изменить
значение настройки.
е) Нажатием
клавиши
ENT
подтвердить
выбранное
значение
настройки
и
завершить регулировку.

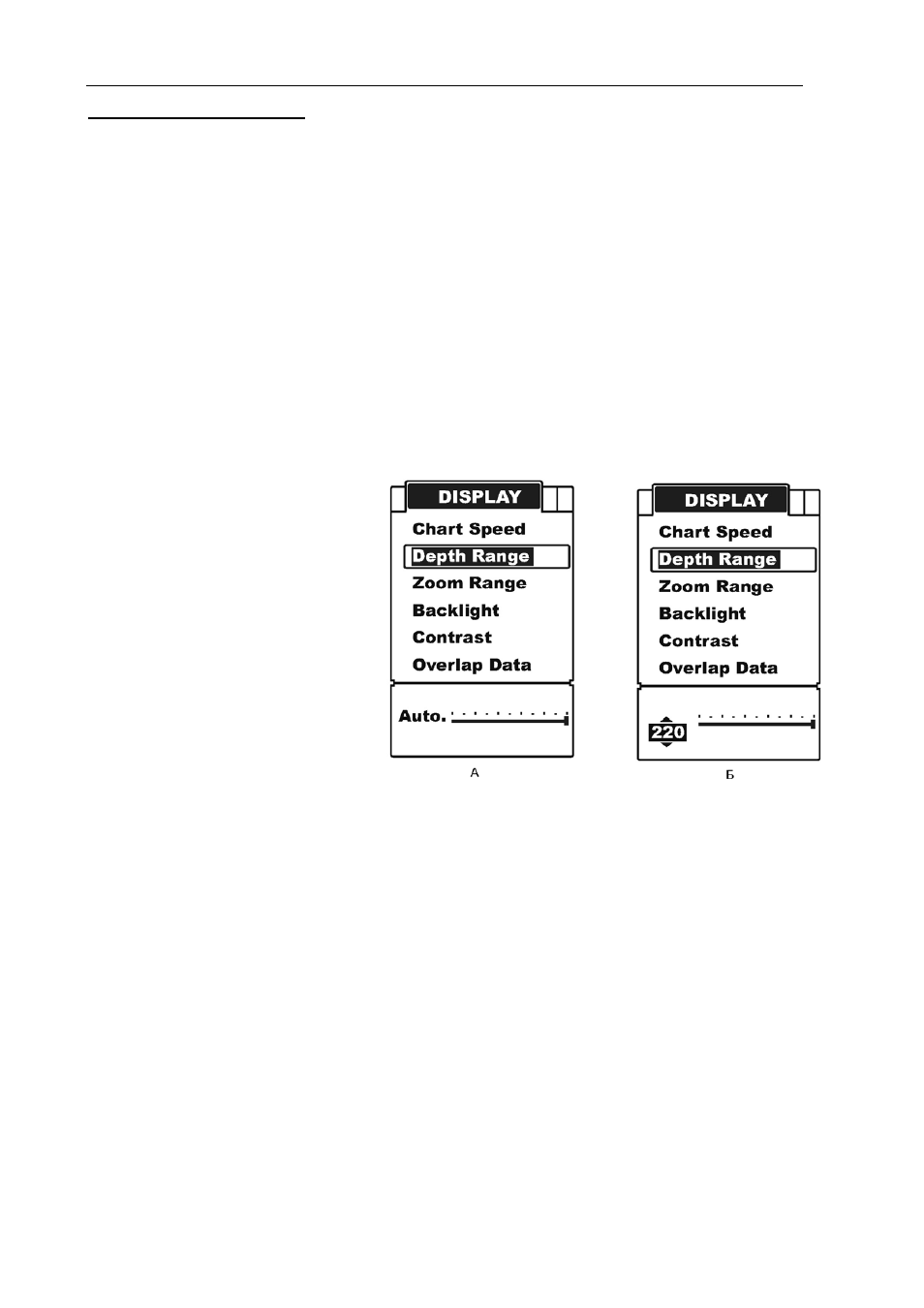

Примечание:
после
нажатия
клавиши
ENT
и
входа
в
регулировки,
на
экране сменится с рис. А на рис. Б,
и работает только стрелка «Вниз».
Иногда на экране возникает «ложное эхо» в виде изображения второго дна водоёма: эту
ошибку электроники легко распознать. Возникает «ложное эхо» обычно на мелководье или
если дно сложено скалистыми породами: эхо-сигнал от них слишком мощный.
Для устранения этой проблемы:
1) Попробовать увеличить значение настройки Noise Reject.
2) Указать значение настройки Depth Range, близкое к реальной глубине водоёма.
