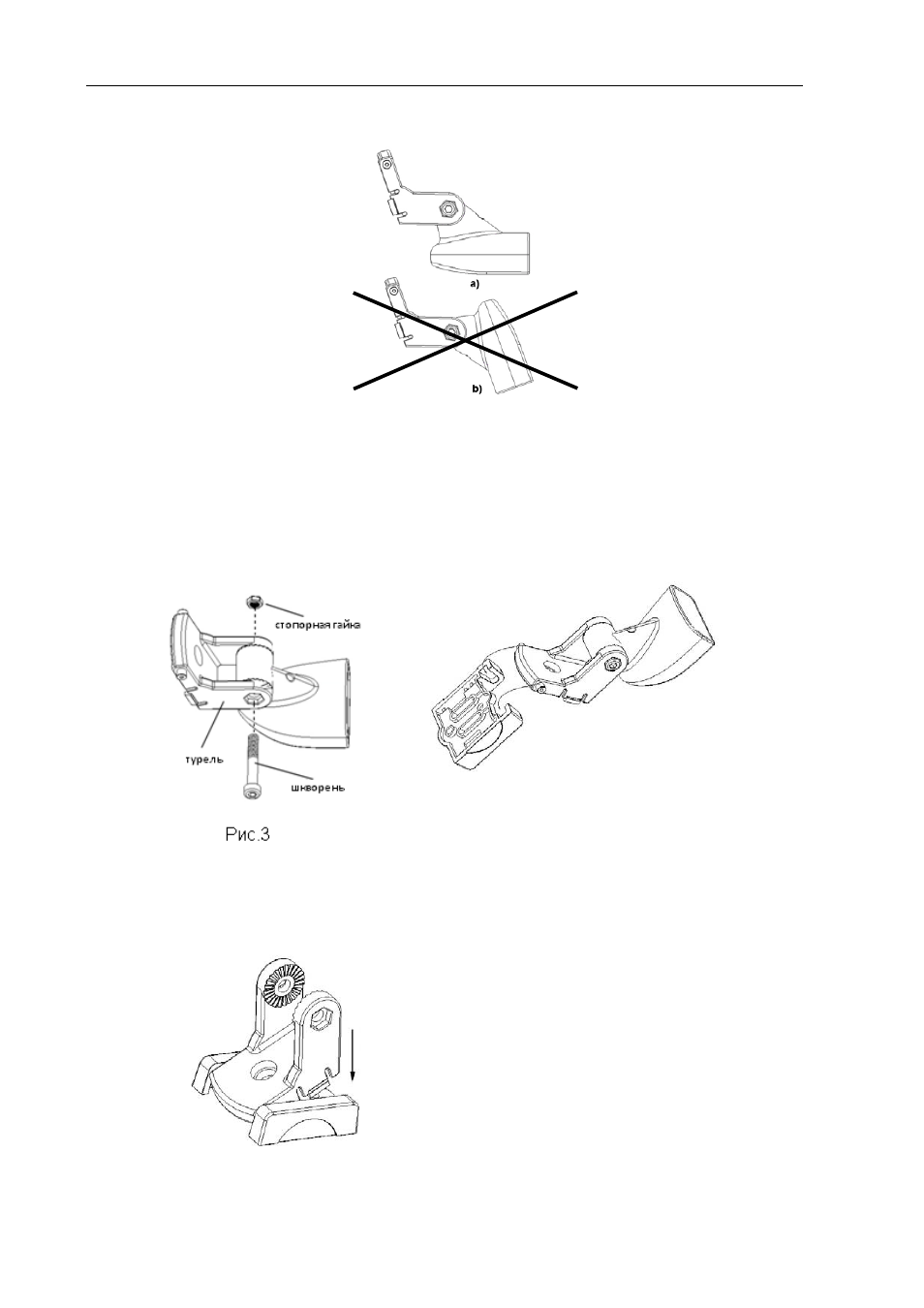

Подсказка: на рис.2 показано, как правильно ставить излучатель на турель: a)
правильно, b) неправильно.
2) В гнездо с наружной стороны проушины турели вложить стопорную гайку, с
противоположной стороны завести шкворень и руками его подтянуть (рис.3).
Подсказка: Гайку шкворня не следует слишком сильно затягивать накидным ключом,
потому что в таком случае будет невозможно менять наклон излучателя.
3) Совместить турель с державкой (рис.4)
Подсказка: Не следует с силой вдавливать основание турели в державку (рис.5).
Рис.4
Рис.
2
Рис.5
Не вдавливать основание
турели в державку
