Настройка Zoom Range
Настройку Zoom Range применяют для увеличения интервала глубины, в котором нужно
рассмотреть подробности, обнаружить рыбу, изучить дно. Этот эхолот способен увеличить
любой интервал глубин в любом масштабе.
Например, если установлен интервал глубин Depth Range от 0 до 40 м, а Zoom Range
выбран 20~25m, то интервал глубин от 20 до 25 м будет показан с увеличением 8 раз.
Выбрав для той же глубины значение Zoom Range 20~30m, интервал глубин от 20 до 30 м
будет показан с увеличением в 4 раза.
Регулировка настройки Zoom Range:
а) Нажатием клавиши MENU войти в список настроек.
б) Повторными нажатиями клавиши MENU вызвать список
настроек Display.
в) Клавишами со стрелками «Вверх» и «Вниз» выбрать строку
Zoom Range.
г) Нажатием клавиши ENT войти в регулировку настройки.
д) Клавишами со стрелками «Вверх» и «Вниз» изменить значение
настройки.
е) Нажатием клавиши ENT подтвердить выбранное значение
настройки и завершить регулировку.

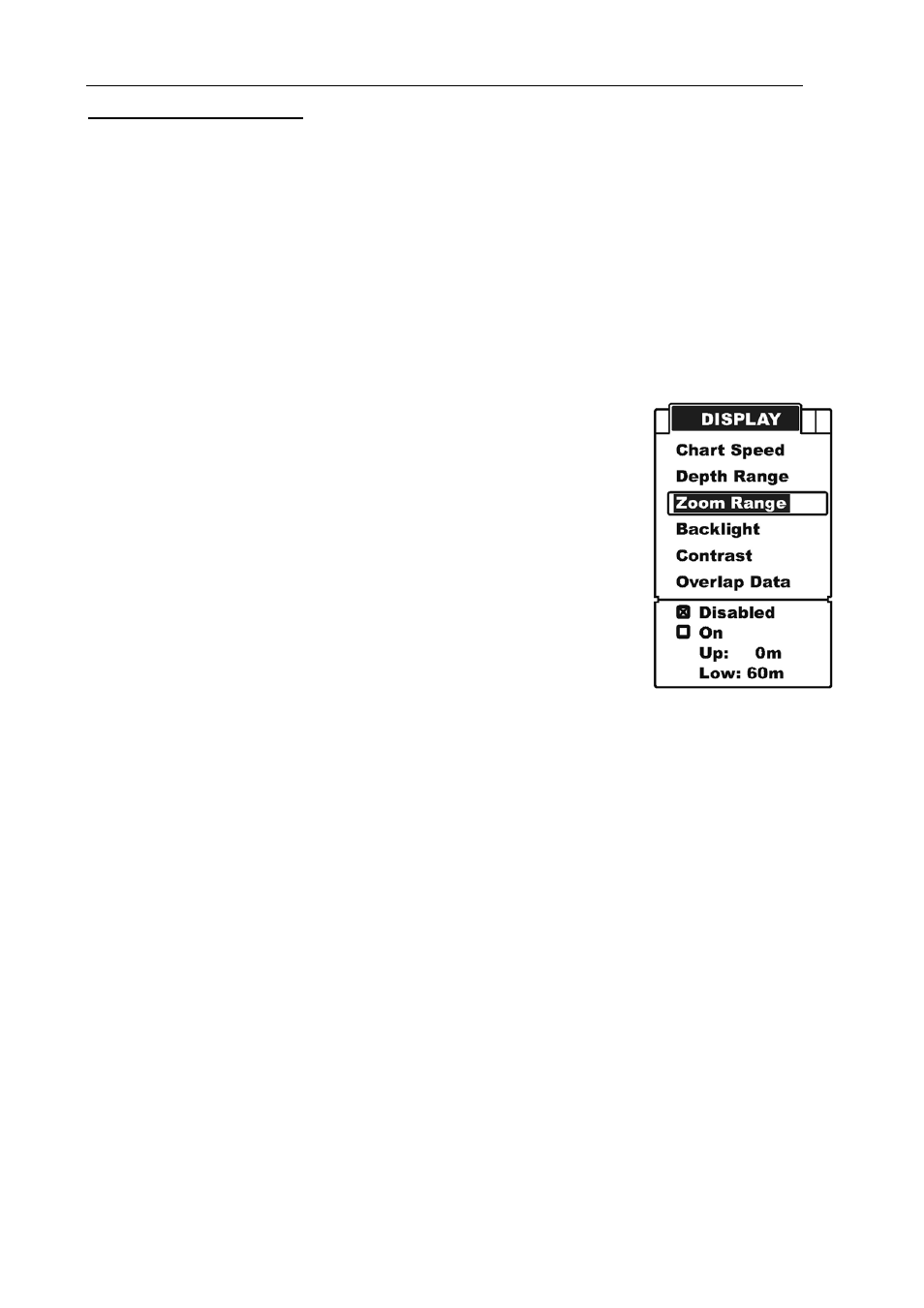

Пояснения к рис. экрана настройки: Disabled – отключено, On –
включено, Up – верхняя граница интервала, Low – нижняя граница
интервала.
Пояснения к управлению: после выбора состояния On (включено):
1) клавишей ENT переключаться между настройками Up и Low.
2) стрелками «Вверх» и «Вниз» изменить значение границы.
3) Нажатием клавиши ENT подтвердить выбранное значение настройки и завершить
регулировку.
4) Нажатием клавиши PWR/CLEAR выйти из настройки.
