Управление эхолотом

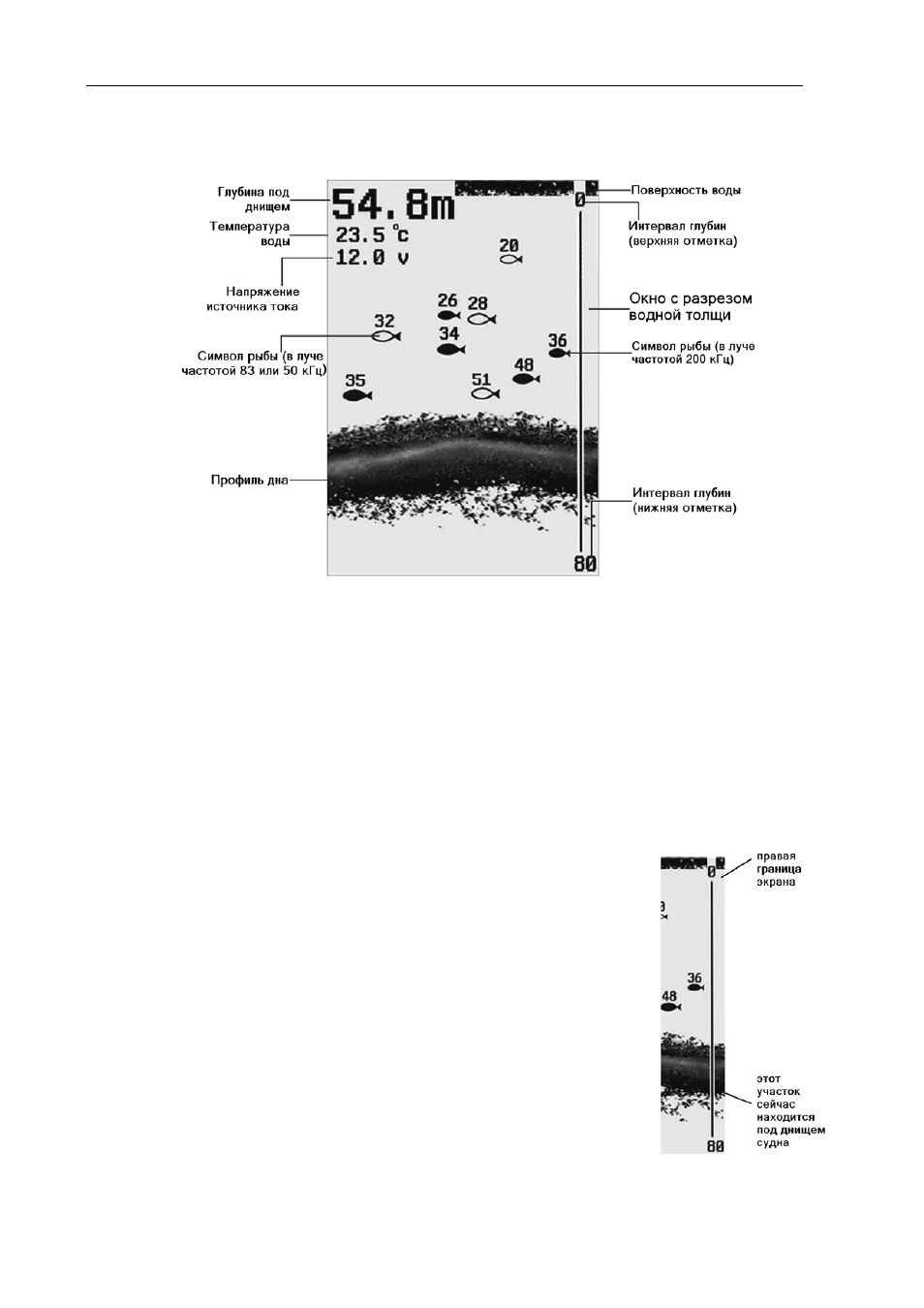

Что показывает экран эхолота в режиме реального времени
На картинке выше показаны все сведения, которые могут быть видны во время работы
эхолота. Поступающая к приёмнику эхолота информация появляется у правой границы
экрана в виде разреза водной толщи и постепенно перемещается влево, в итоге заполняя
весь экран (с символами рыбы, профилем дна и т.д.). Следовательно, на экране показано
то, над чем судно проплывало. Если излучатель к эхолоту подключён правильно, то
черная полоса вверху экрана – поверхность воды, левее которой также вверху цифрами
показаны глубина водоема и температура воды за бортом. Пустив судно по прямой и
медленно двигая излучатель, на экране можно наблюдать профиль дна водоёма.
Объяснение изображения на экране
Изображение на экране показывает запись эхо-сигналов, полученных
приёмником эхолота с течением времени. Объекты на экране
показаны там и тогда, когда над ними проплывало судно.
Изображение на экране образовано рядом последовательно
появляющихся узких вертикальных полосок, каждая из которых
представляет собой разрез водной толщи под днищем судна.
Новейший разрез появляется у правого обреза экрана, и следующий
разрез-полоска «выталкивает» ранее полученное изображение
левее, занимая его место. Таким образом, изображение на экране
есть последовательность разрезов водоема, полученных во время
движения судна.
На экране можно видеть объекты под днищем судна в толще воды и
профиль дна, а также текущие глубину и температуру воды.
