24
Регулировка настройки Frequency:
а) Нажатием клавиши MENU войти в список настроек.
б) Повторными нажатиями клавиши MENU вызвать список настроек Sonar.
в) Клавишами со стрелками «Вверх» и «Вниз» выбрать строку Frequency.
г) Нажатием клавиши ENT войти в регулировку этой настройки.
д) Клавишами со стрелками «Вверх» и «Вниз» изменить значение настройки.
е) Нажатием клавиши ENT подтвердить выбранное значение и завершить регулировку.
Пояснение:
Если выбрана одна частота (200 или 50 / 83 кГц), все обнаруженные в воде объекты на
экране будут показаны закрашенным символом рыбы. В двухчастотном режиме все
обнаруженные лучом 200 кГц в воде объекты на экране будут показаны закрашенным
символом рыбы, а обнаруженные лучом с частотой 50 / 83 кГц – контурным символом
рыбы.
Закрашенный символ рыбы (луч 200 кГц в двухчастотном режиме)
Контурный символ рыбы (луч 50 / 83 кГц в двухчастотном режиме)
Настройка TCG Control
Эта настройка регулирует помехи, возникающие от работы мощного излучателя эхолота,
а также помогает эхолоту работать в условиях интенсивных внешних помех. Значение
настройки, которое есть коэффициент усиления принимаемого сигнала, автоматически

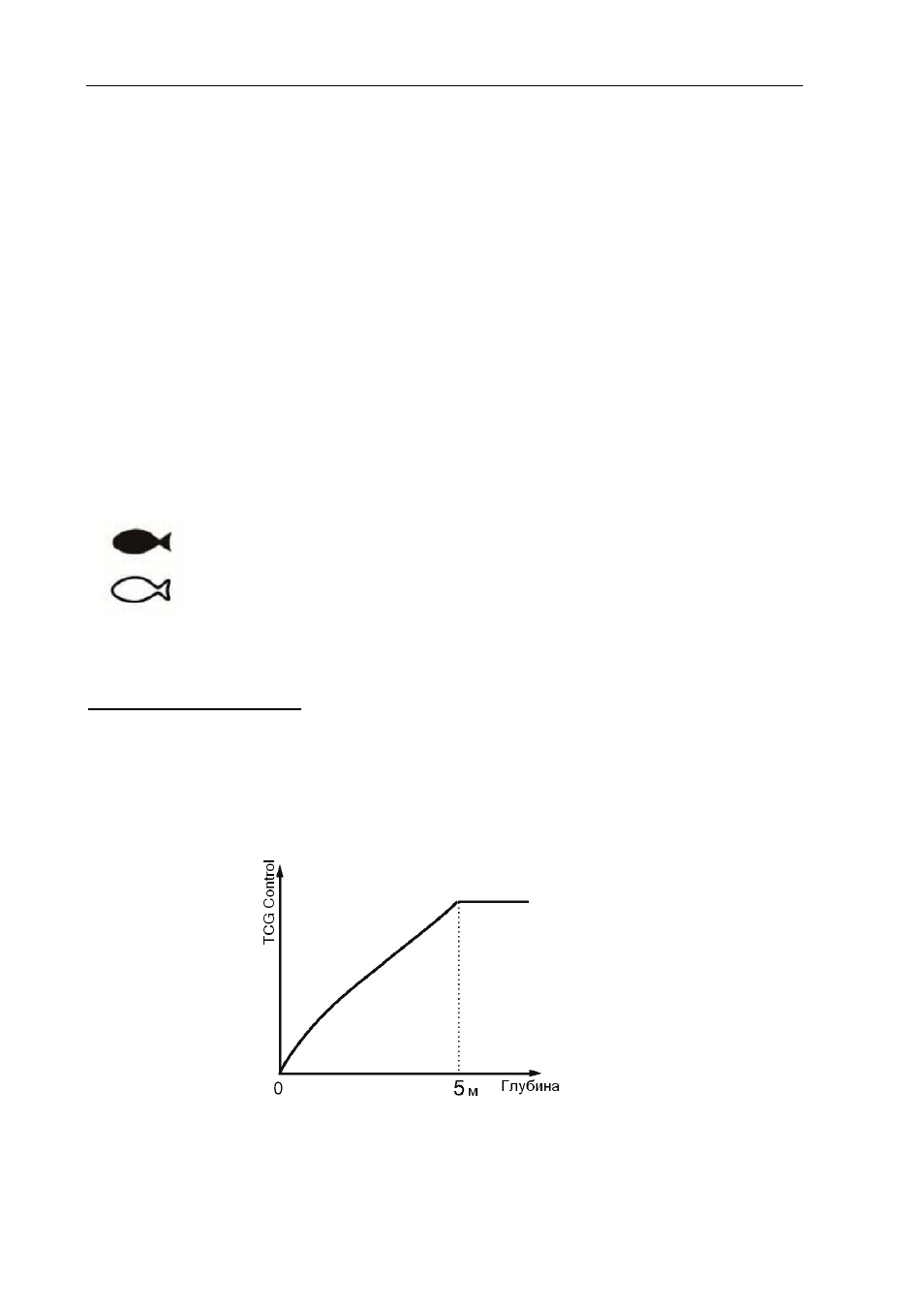

меняется с изменением глубины под днищем судна. На рис. ниже показано изменение
настройки TCG Control с глубиной.
Пояснение: из диаграммы видно, что настройка TCG Control работает только при
глубинах менее 5 метров. Поэтому настройку следует включать (значение On) на
мелководье (глубины менее 5 м) и в присутствии сильных внешних помех.
