Установка
Перед установкой следует внимательно прочесть данное «Руководство», в котором
содержится исключительно важные сведения о том, как правильно установить
излучатель с эхолотом. Встретив любые затруднения при установке, за помощью следует
обращаться к своему местному дилеру.

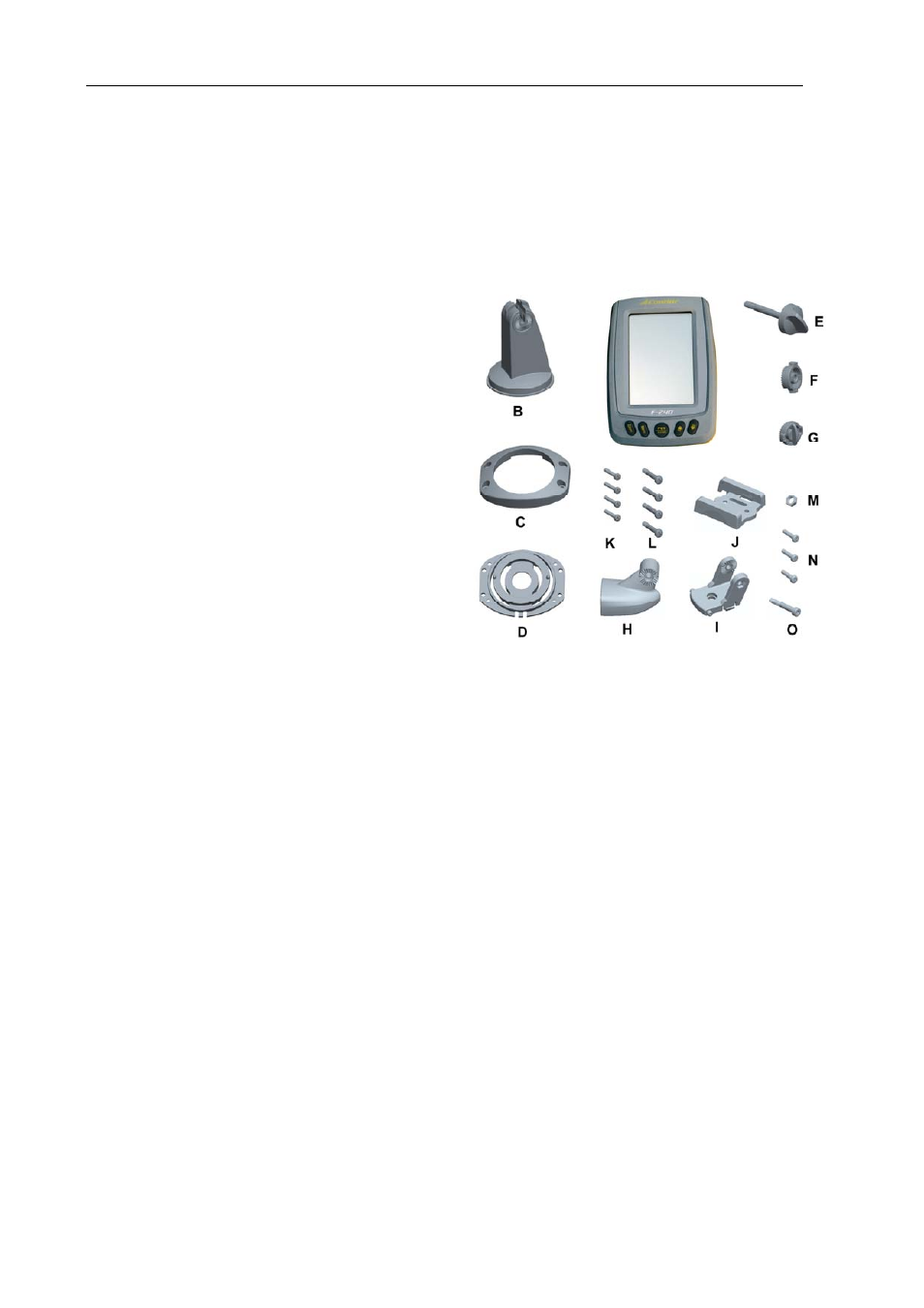

Содержимое упаковки
Комплектность упаковки следует проверить до
начала установки:
A - Блок эхолота
B - Опора
C - Верхняя часть штатива
D - Нижняя часть штатива
E - Винтовой зажим
F - Левый разъем
G - Правый разъем
H - Излучатель
I - Турель
J - Державка
K - Винты 3x8 мм
L - Винты 5x20 мм
M - Стопорная гайка
N - Винты 4x15 мм
O - Шкворень
Требуемые инструменты (в комплект не входят):
Ручная дрель,
Сверло диаметром 4 мм,
Плоская и крестовая отвертки,
Карандаш,
Герметик для морской воды,
Двухкомпонентный эпоксидный клей (для установки излучателя в трюме судна).
