2) Сборка экранного блока эхолота
Для начала, R-часть зубчатого разъема установить в правое гнездо на задней стенке.
Затем установить L-часть зубчатого разъема установить в левое гнездо на задней стенке.
В заключение, нужно пропустить винтовой зажим через обе части зубчатого разъема
и слегка сжать их вместе.

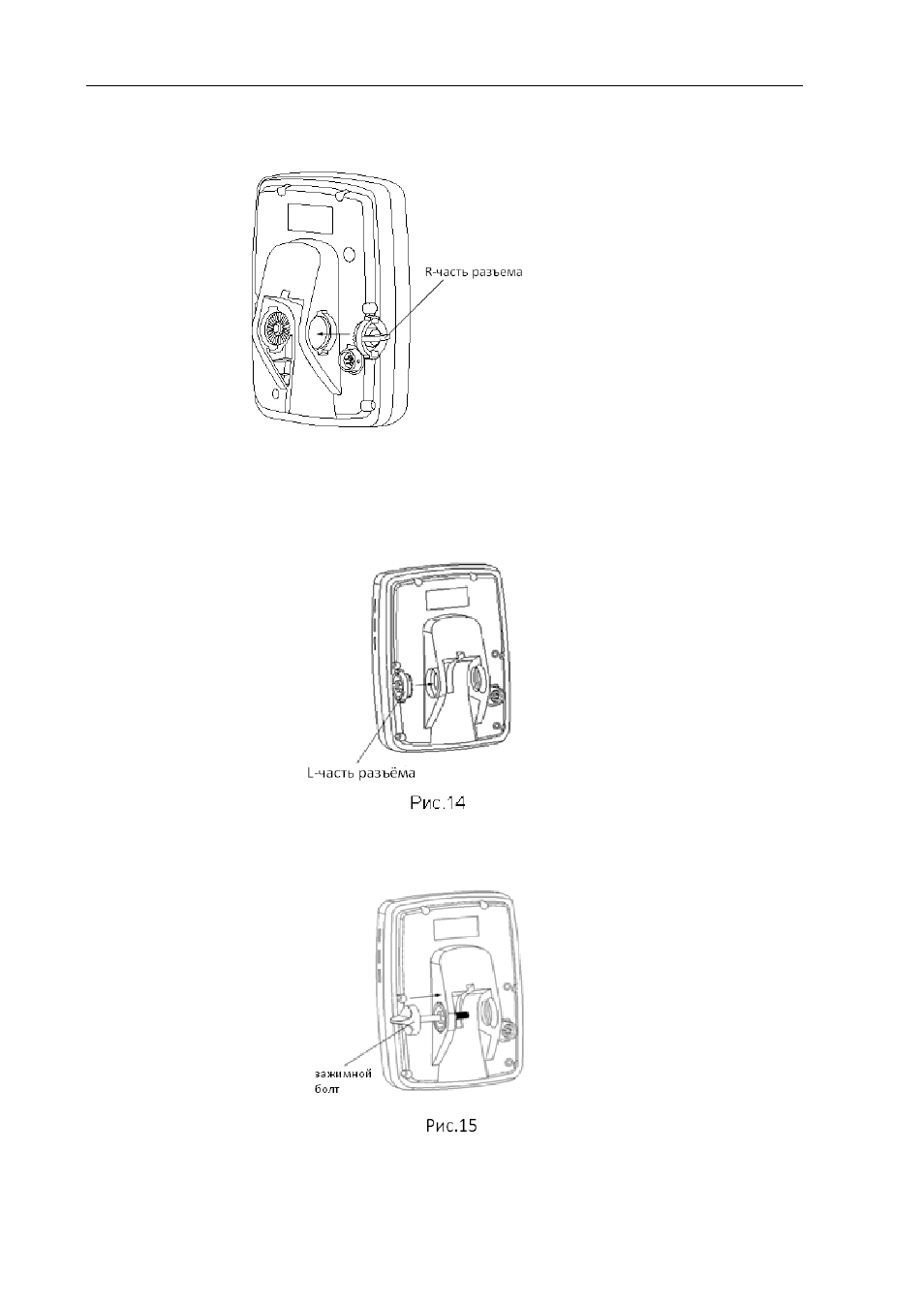

Рис.13
