УСТАНОВКА ИЗЛУЧАТЕЛЯ
Установка излучателя на транец
1. Выбор места для установки излучателя
При выборе места для установки излучателя следует учитывать следующее:
На работу излучателя могут влиять завихрения в воде, поэтому не следует устанавливать
излучатель позади направляющих и рёбер корпуса, входного отверстия водомета,
выхлопного отверстия системы охлаждения, область вблизи гребного винта (винтов). В
таких зонах могут возникать завихрения воды во время движения судна на больших
скоростях.
Нельзя ставить излучатель в местах, где она станет вибрировать при пуске и остановке
мотора судна.
После завершения установки следует убедиться в том, что излучатель направлен строго
вертикально вниз относительно поверхности воды.
2. Разметка под установку и сверление монтажных отверстий
1) Поставить судно на ровный киль и устранить всякий крен на борт

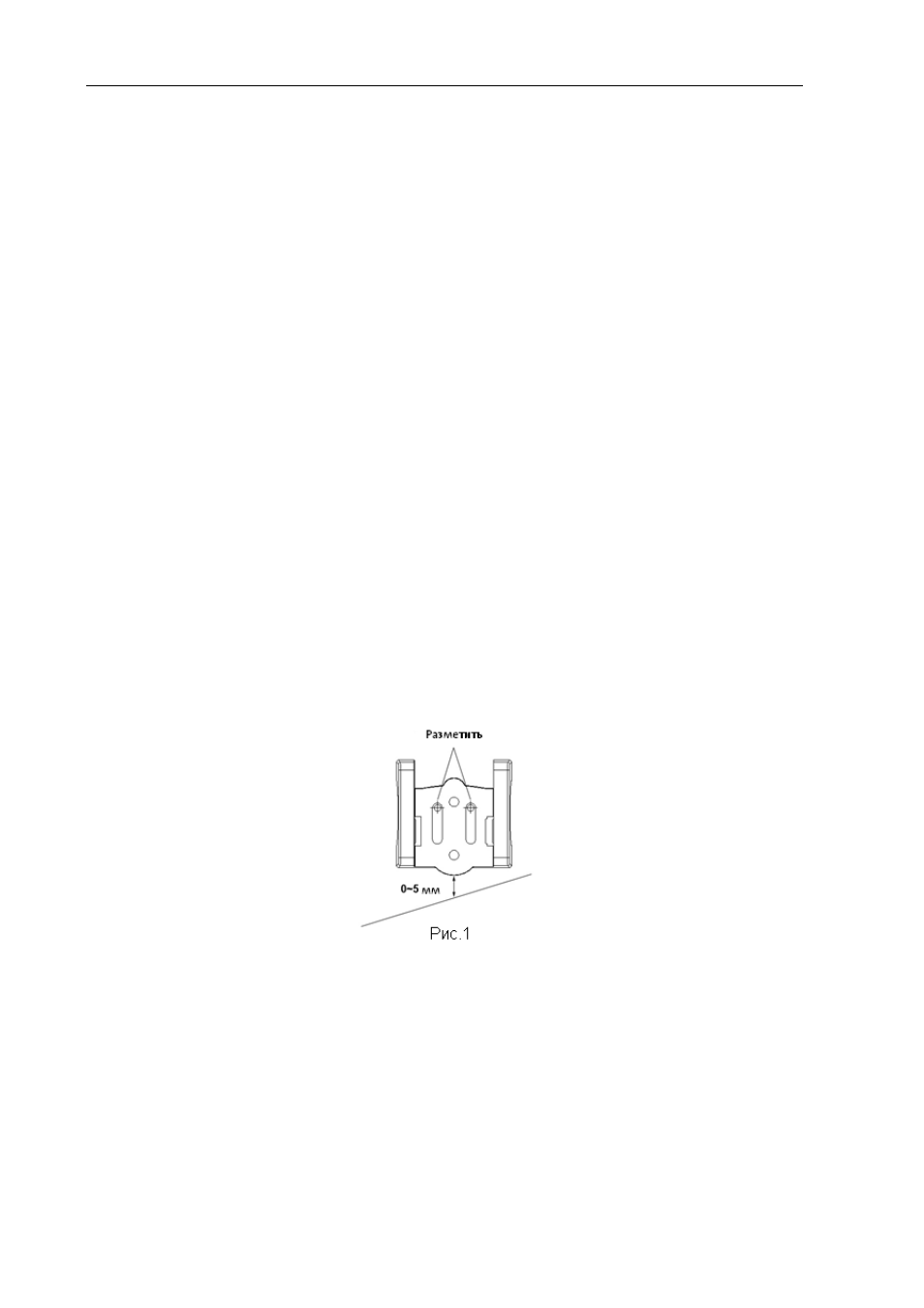

2) Приложить державку к транцевой доске и отметить два монтажных отверстия в двух
проёмах. Центры обоих отверстий должны быть параллельны поверхности воды.
Проследить, чтобы расстояние между нижней кромкой державки и нижним обрезом
транца было в пределах 0~5 мм (рис.1).
3) Сверлом диаметром 4 мм в намеченных местах высверлить два отверстия глубиной
около 25 мм. Глубже сверлить не следует.
3. Сборка излучателя
1) Слегка разжать проушины турели и завести между ними корпус излучателя. Зубчатые
поверхности на проушинах сделаны для повышения трения корпуса свободно
качающегося корпуса излучателя.
