13
застынет эпоксидный клей.
Замечание: на время застывания клея излучатель можно нагрузить чем-нибудь тяжелым,
чтобы он не сдвинулся,
После окончательного застывания клея воду из трюма судна следует полностью
удалить.
6) Соединить кабелем излучатель с эхолотом. Всё готово к работе.
Установка блока эхолота
1. Выбор места установки
Приступая к установке эхолота для поиска рыбы, следует обеспечить:
1) Место для эхолота должно быть не загромождено и легкодоступно.
2) Для эхолота нужно обеспечить свободное пространство, чтобы его можно было

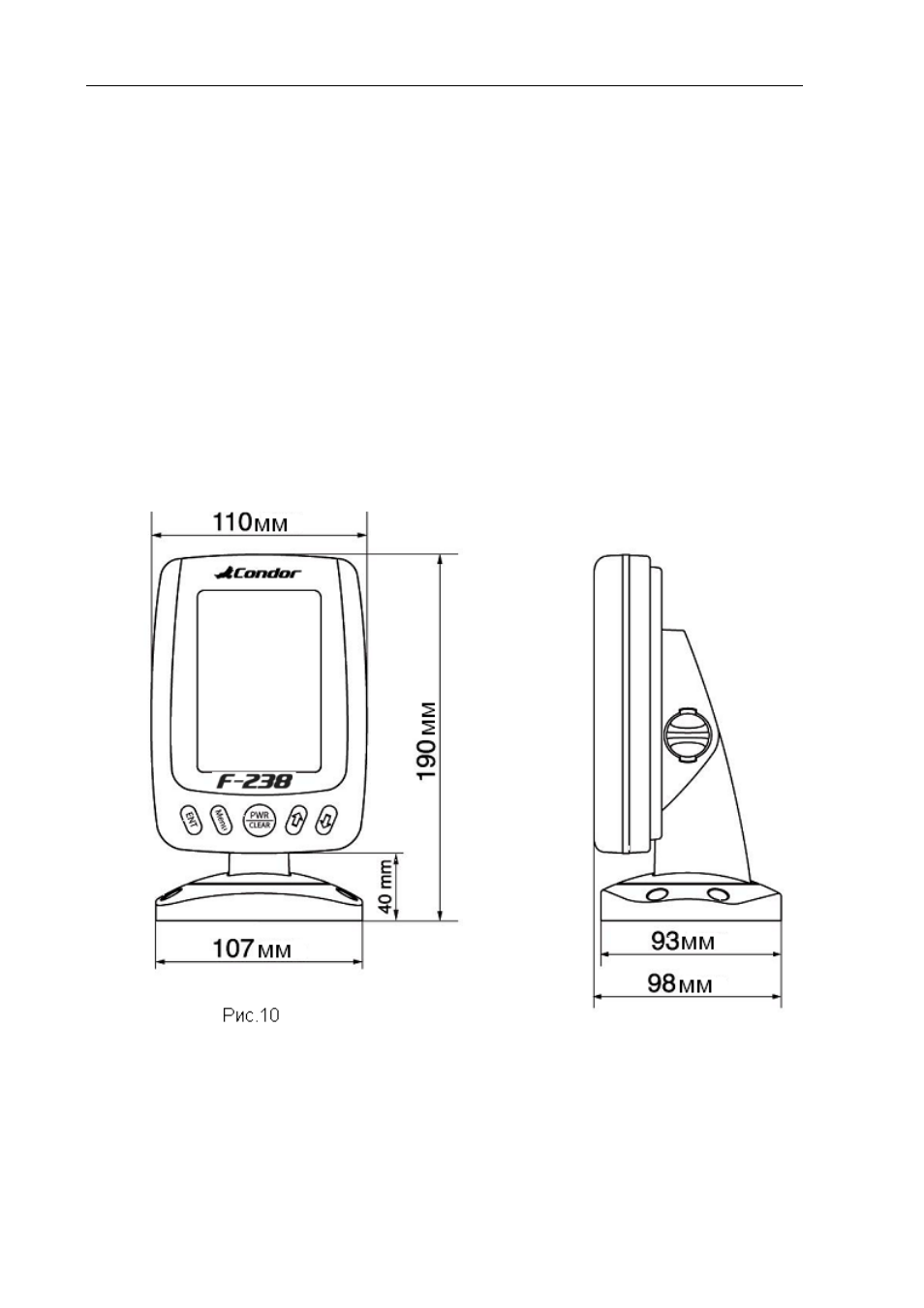

наклонять и поворачивать при эксплуатации. Габариты эхолота показаны на рис.10.
3) Позади корпуса эхолота нужно место для подключения кабелей после окончания его
установки. Необходимые размеры видны на том же рис. 10.
4) Чтобы эхолот сохранял устойчивость при работе, поверхность под его установку
должна быть ровной. Иначе будет сложно установить его нижнюю опорную площадку.
Неустойчивый эхолот может сломаться при ударе волны о корпус судна.
