5. Регулировка угла наклона эхолота
Опора эхолота позволяет наклонять его и поворачивать вокруг оси на 360 градусов.
После завершения установки эхолота можно настроить его угол наклона для удобного
обзора следующим образом:

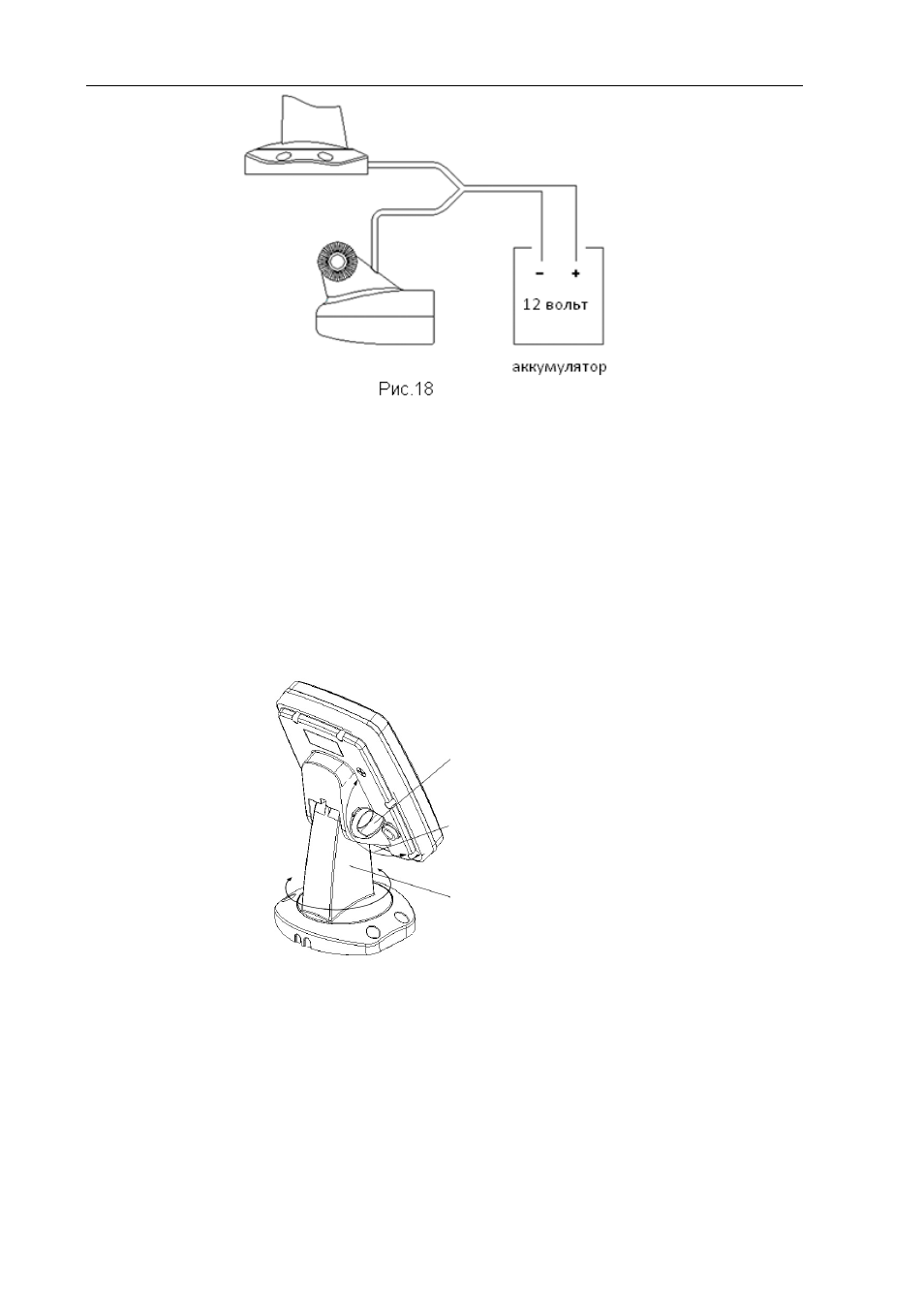

1) Наклон корпуса эхолота
Сначала нужно немного ослабить винтовой зажим и наклонить в нужное положение
корпус эхолота с экраном. После чего винтовой зажим нужно вновь затянуть (рис. 19).
На заметку: диапазон изменения наклона экранного блока эхолота составляет от 0 до 93
градусов, что определено конструкцией эхолота и его опоры.
Рис.19
Винтовой зажим
Наклон можно менять от 0 до 93
градусов
Удерживать и вращать
