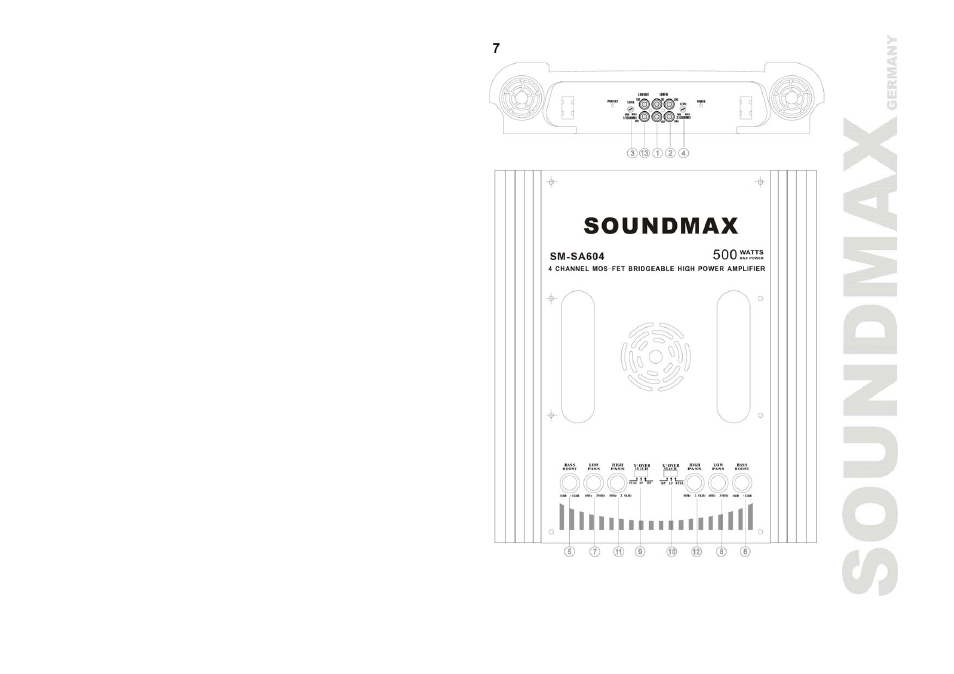

Схема регуляторов и разъёмов
(РИС.7)
(1) Низкоуровневый вход (фронт, канал 1 /2)
(2) Низкоуровневый вход (тыл, канал 3 /4)
(3) Регулятор уровня входного сигнала канал 1 /2
(4) Регулятор уровня входного сигнала канал 3 /4
(5) Регулятор усиления НЧ-сигнала (фронт, канал 1 /2)
(6) Регулятор усиления НЧ-сигнала (тыл, канал 3 /4)
(7) Фильтр низких частот (канал 1 /2)
(8) Фильтр низких частот (канал 3 /4)
(9) Переключатель HP (фильтр высоких частот)/LP
(фильтр низких частот)/OFF без фильтрации для
каналов 1 /2
(10) Переключатель HP (фильтр высоких частот)/LP
(фильтр низких частот)/OFF без фильтрации для
каналов 3 /4
(11) Фильтр высоких частот (канал 1 /2)
(12) Фильтр высоких частот (канал 3 /4)
(13) Низкоуровневый выход (канал 1 /2)
Рис. 7
