SOUNDMAX
SM-SA604
23
Подключение питания усилителя

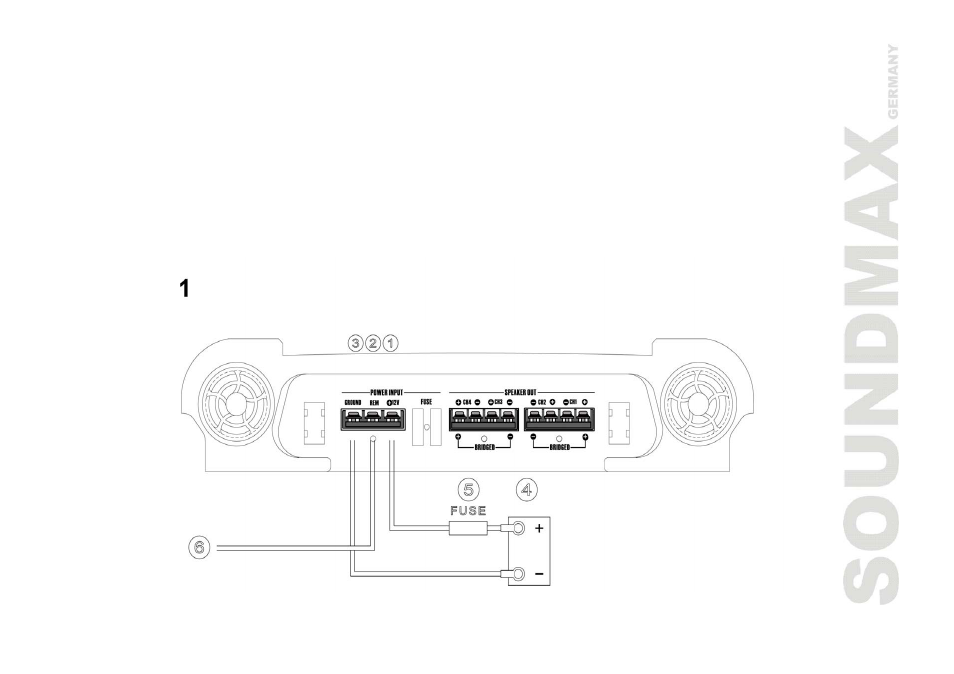

(РИС.1)
(1) Разъем для питания от батареи +12V
(2) Разъем для управляющего кабеля
(3) Разъём для кабеля от отрицательного полюса батареи
(4) Аккумуляторная батарея
(5) Предохранитель
(6) Разъем для подключения управляющего провода дистанционного включения.
В случае если ваш автомобиль не оборудован выходом для дистанционного включения усилителя,
соедините кабель от антенны с плюсовым контактом замка зажигания, в котором есть
переключатель. Убедитесь, что переключатель отключается, когда усилитель не работает.
Рис.1
