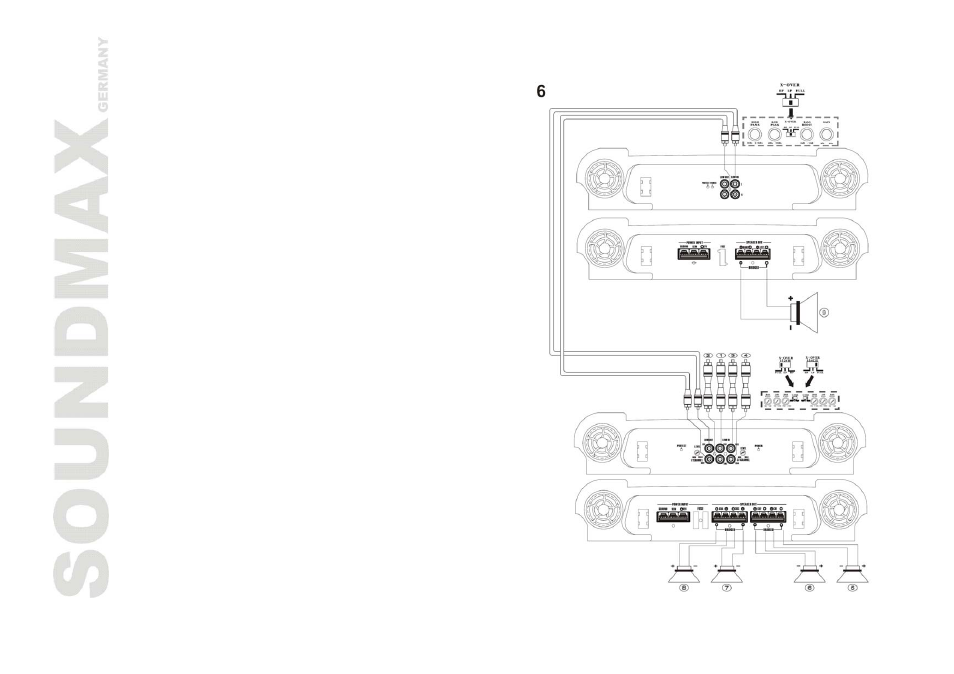

Схема соединения четырёх динамиков с сабвуфером и дополнительным
2-канальным усилителем (подключается к низкоуровневому выходу).
(Рис. 6)
(1) Фронтальный левый выход с головного устройства
(2) Фронтальный правый выход с головного устройства
(3) Тыловой левый выход с головного устройства
(4) Тыловой правый выход с головного устройства
(5) Левый фронтальный динамик
(6) Правый фронтальный динамик
(7) Левый тыловой динамик
(8) Правый тыловой динамик
(9) Сабвуфер
