Рис. 4

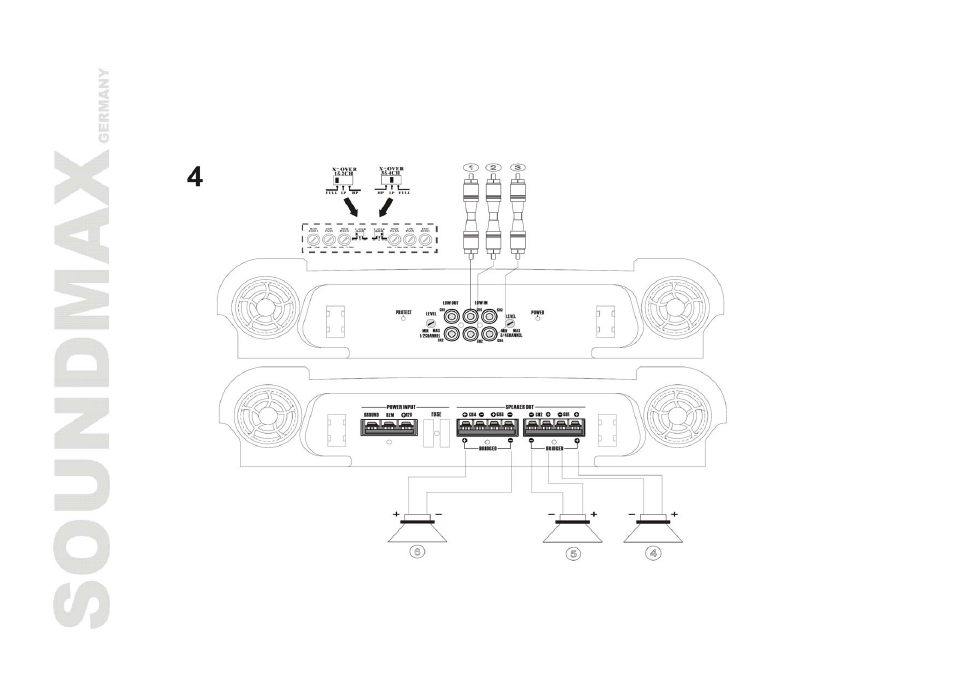

Подсоедините усилитель, как показано на рисунке 4. В этом случае, помимо стерео сигнала с головного
устройства на динамики реализуется подача отдельного сигнала с головного устройства на сабвуфер.
(1) Левый выход с головного устройства (4) Левый динамик
(2) Правый выход с головного устройства (5) Правый динамик
(3) Сабвуферный выход с головного устройства (6) Сабвуфер
Рис. 4
