SOUNDMAX SM-SA604 25
3-канальный режим
(РИС.3)
В трёх-канальном режиме, используйте фильтр верхних частот для регулировки 1 и 2 каналов и фильтр
низких частот 3 и 4 каналов для сабвуфера.

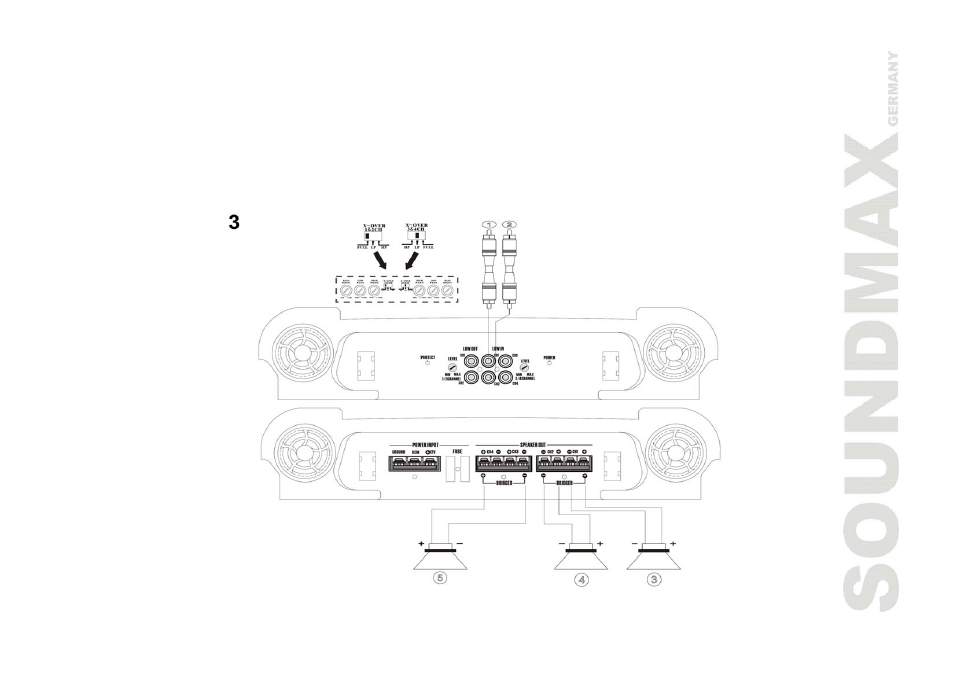

РИС. 3
Подсоедините усилитель, как показано на рисунке 3. Таким образом у вас 1 и 2 каналы работают на
акустику и 3 и 4 каналы в мостовом подключении работают на сабвуфер.
(1) Левый выход с головного устройства (4) Правый динамик
(2) Правый выход с головного устройства (5) Сабвуфер
(3) Левый динамик
Рис. 3
