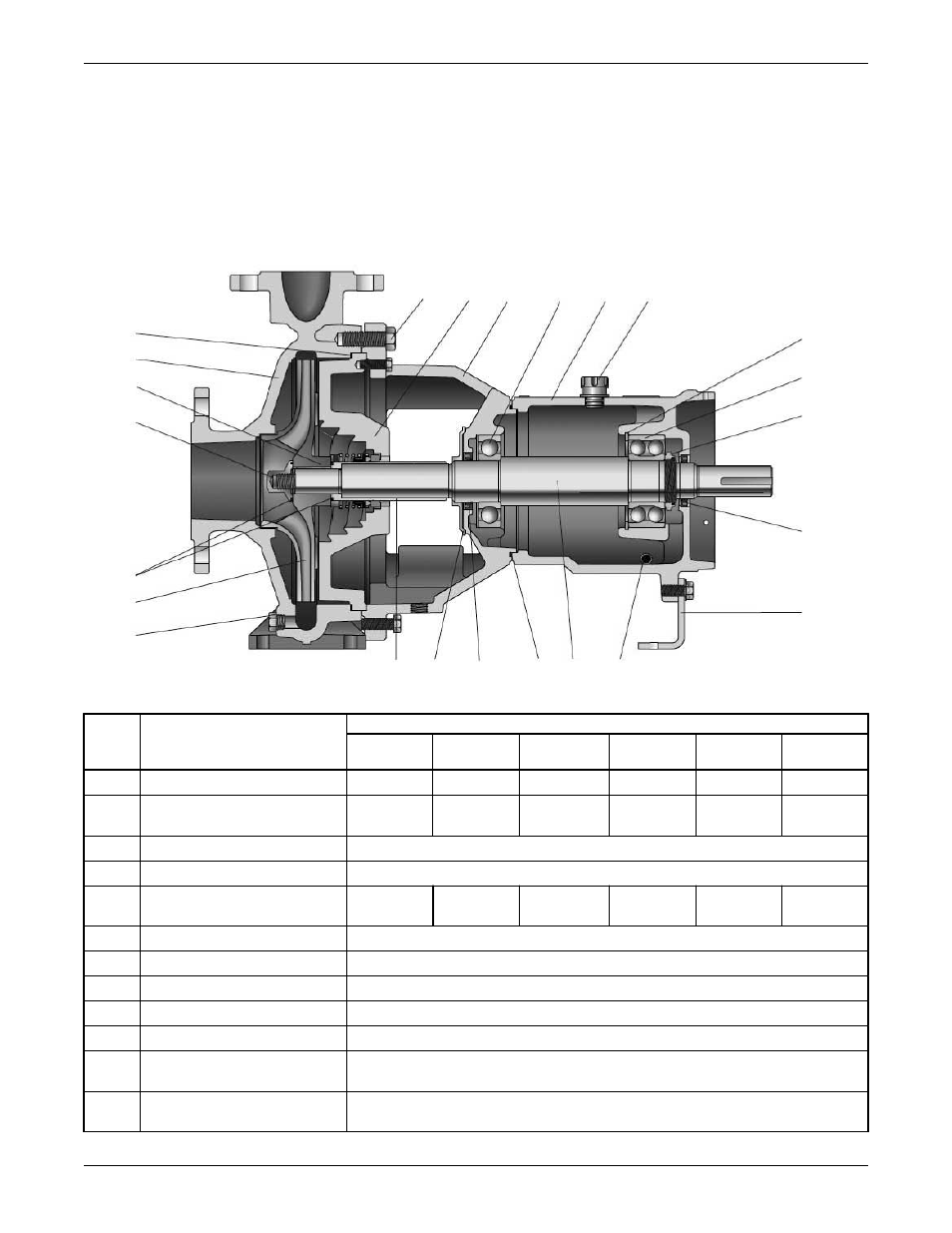

Перечень деталей и чертежи поперечного
сечения
Перечень деталей
Чертеж в поперечном разрезе
901,11 161 344 320,51 330 637
932,51
320,52
923,51
421,51
183
903,51
210
412,41
507 421,41
524
912,11
230
412,2
922
940,31
102 В
400
Перечень деталей и материал, из которых они изготовлены
№ п/п Название детали
Материал насоса
Гибкая
сталь (NL) 316 SS (VV)
Duplex
(WW)
Сплав 20
(AA)
Hastelloy
(BB/CC) Титан (TT)
102 В
Кожух
Гибкая сталь 316 SS
Duplex SS
Сплав 20
Hastelloy
Титан
161
Корпус сальника/крышка
камеры набивки сальника
Гибкая сталь 316 SS
Duplex SS
Сплав 20
Hastelloy
Титан
183
Опора
Углеродистая сталь
210
Вал
Нержавеющая сталь (1.4021)
230
Крыльчатка
Литейный
чугун
316 SS
Duplex SS
Сплав 20
Hastelloy
Титан
320,51 Радиальный подшипник
Однорядный шарикоподшипник
320,52 Упорный подшипник
Двухрядный угловой шарикоподшипник
330
Опорная рама
Литейный чугун
344
держатель для стойки
Гибкая сталь
400
Прокладка кожуха
Безазбестовое арамидное волокно
412,21 Уплотнительное кольцо,
втулка вала и гайка крыльчатки
Тефлон
412,41 Уплотнительное кольцо,
стойка подшипника
Viton
