Инструкция по эксплуатации Goulds Pumps IC - IOM
Страница 78
923,51
302,52
932,51
330
320,51
344

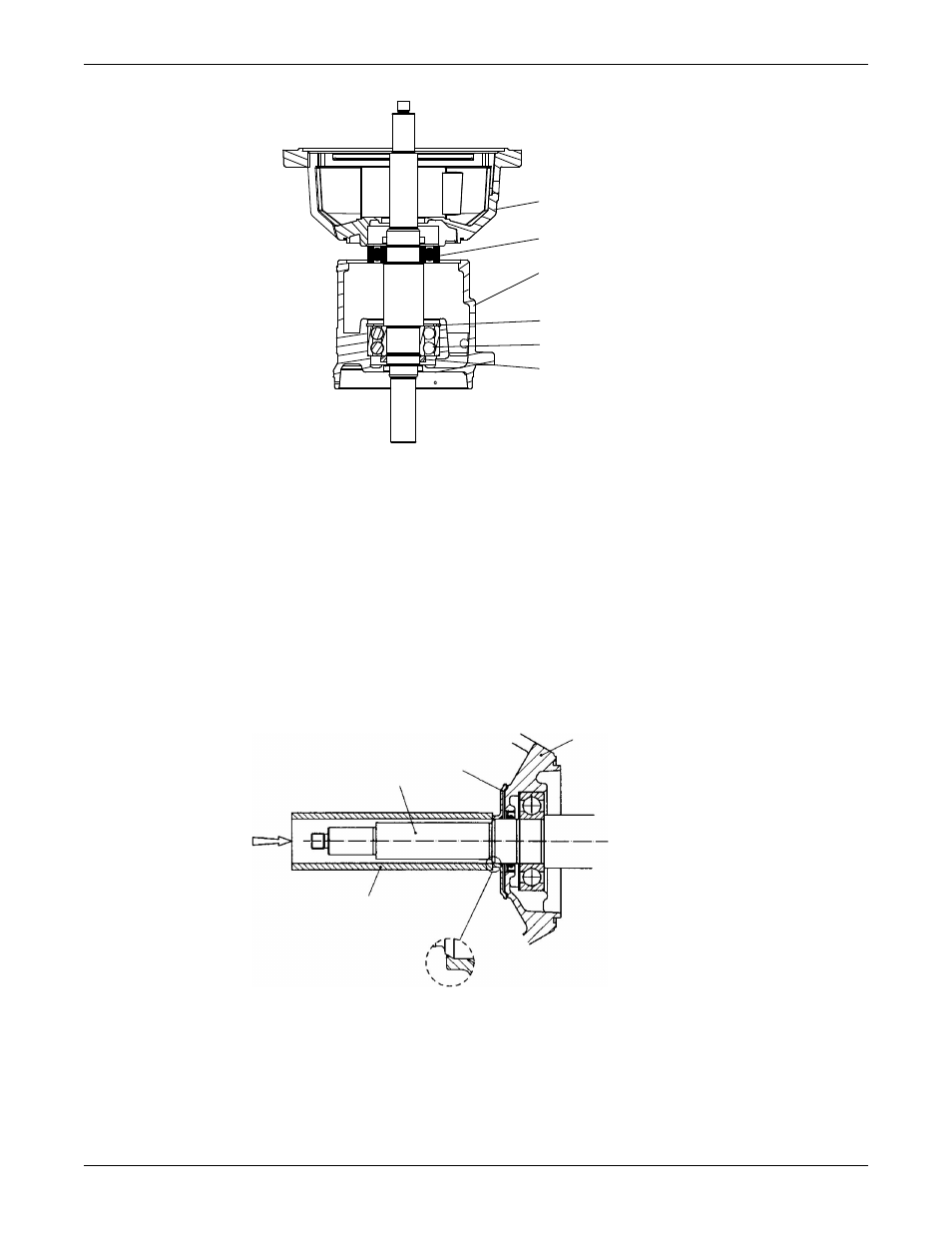

j) Выньте шпильку, которая использовалась, чтобы выровнять адаптер рамы и раму.
Прикрутите стойку подшипника (330) к адаптеру рамы (334) с помощью болтов с
шестигранными головками (901,41).
Обязательно установите болты в центре просверленных отверстий, чтобы обеспечить
правильность параметров смазки. Затяните болты согласно значениям крутящего момента,
указанным в таблице.
3. Установите метатель (507) на валу (210) так, что бы он был расположен соосно напротив торца
вала. Зазор между метателем и адаптером рамы (344) должен составлять не менее 0,028 дюйма
(0,7 мм).
При необходимости используйте привод, чтобы установить метатель. Не прилагайте
чрезмерных усилий.
210
507
344
Привод
Техническое обслуживание
76
Model IC, ICI, ICH, ICIH Руководство по установке, эксплуатации и техобслуживанию
