Инструкция по эксплуатации Goulds Pumps IC - IOM
Страница 71
Advertising
230
102 В
502,11
s
Радиальный зазор
D
Номинальный диаметр
102 В
Спиралевидный кожух
230
Крыльчатка
502.11
Дополнительное компенсационное
кольцо

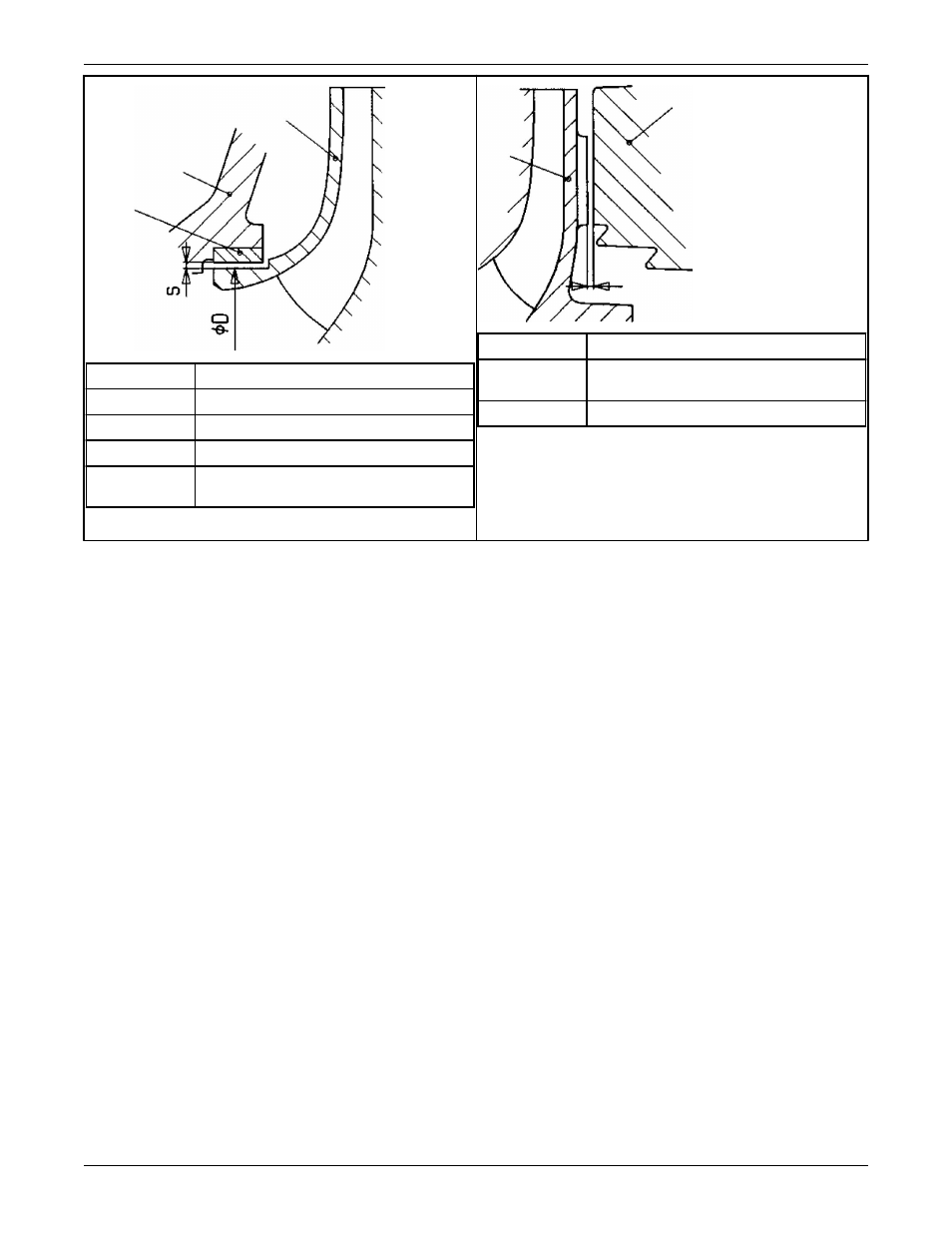

Рис. 10: Зазор крыльчатки, сторона всасывания
230
161
a
а
Осевой зазор
161
Корпус сальника/крышка камеры
набивки сальника
230
Крыльчатка
Рис. 11: Зазор крыльчатки, задние лопасти
Техническое обслуживание
Model IC, ICI, ICH, ICIH Руководство по установке, эксплуатации и техобслуживанию
69
