230
161
502,31
s
Радиальный зазор
D
Номинальный диаметр
161
Корпус сальника/крышка камеры
набивки сальника
230
Крыльчатка
502,31
Дополнительное компенсационное
кольцо

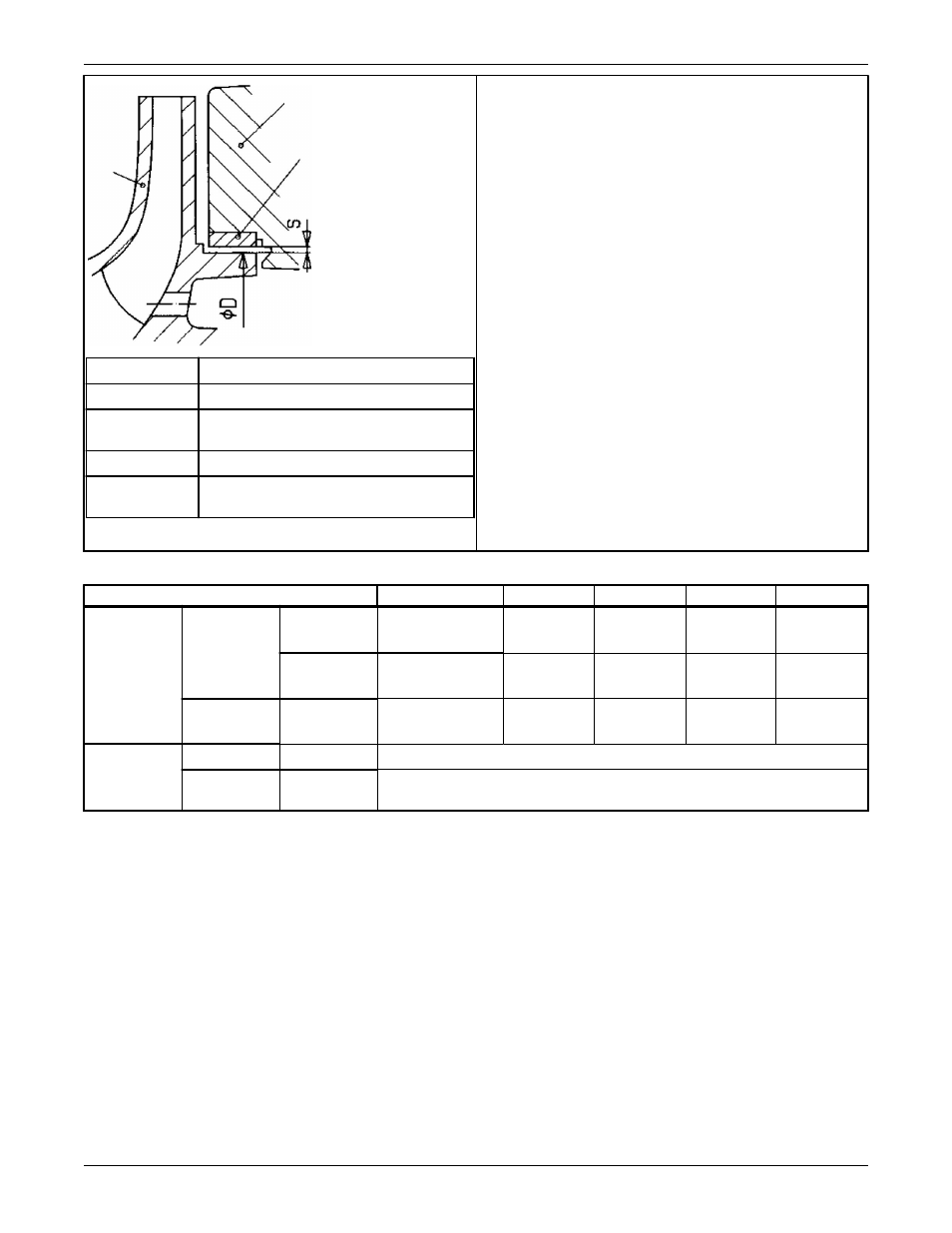

Рис. 12: Зазор крыльчатки, сторона привода
Измерьте радиальный зазор (s) на рабочей стороне
крыльчатки только на указанных ниже размерах.
• 100-65-315
• 125-80-315
• 125-80-400
• 125-100-315
• 125-100-400
• 150-125-315
• 150-125-400
• 200-150-315
• 200-150-400
Табл. 3: Допустимые зазоры крыльчатки
Номинальный диаметр D в мм
60/68
85
100/120/135
155/175
220
Радиальный
зазор (s)
Новый
Мин.
0,005 дюйма
(0,15 мм)
0,007 дюйма
(0,17 мм)
0,008 дюйма
(0,20 мм)
0,009 дюйма
(0,22 мм)
0,010 дюйма
(0,25 мм)
Макс.
0,007 дюйма
(0,19 мм)
0,009 дюйма
(0,22 мм)
0,009 дюйма
(0,24 мм)
0,010 дюйма
(0,27 мм)
0,012 дюйма
(0,30 мм)
Допустимый
износ
0,030 дюйма
(0,78 мм)
0,033 дюйма
(0,85 мм)
0,035 дюйма
(0,90 мм)
0,041 дюйма
(1,05 мм)
0,045 дюйма
(1,15 мм)
Осевой зазор
(а)
Новый
от 0,031 до 0,047 дюйма (от 0,8 - 1,2 мм)
Допустимый
износ
0,067 дюйма (1,7 мм)
Проверка и замена переходника рамы
• Переходник рамы подлежит замене при наличии трещин или значительных коррозионных
повреждений.
• Поверхность уплотнительного кольца должна быть чистой.
Замена масляного уплотнения
Заменяйте масляное уплотнение при наличии порезов или трещин.
Замена прокладок, уплотнительных колец и гнезд
• Заменяйте все прокладки и уплотнительные кольца при каждом капитальном ремонте и
разборке.
• Проверяйте гнезда. Они должны иметь гладкую поверхность без физических повреждений.
• При повреждении посадочных мест следует заменять соответствующие детали.
