Если показания
индикатора...
То...
Отрицательный Половины муфты находятся снизу дальше друг от друга, чем сверху.
Выполните один из следующих шагов:
• Поднимите стойки привода со стороны вала путем добавления
регулировочных шайб.
• Опустите стойки привода со другой стороны путем извлечения
регулировочных шайб.
Положительный Половины муфты находятся снизу ближе друг к другу, чем сверху.
Выполните один из следующих шагов:
• Опустите стойки привода со стороны вала путем извлечения
регулировочных шайб.
• Поднимите стойки привода со другой стороны путем добавления
регулировочных шайб.
X Y
Регулировочные шайбы

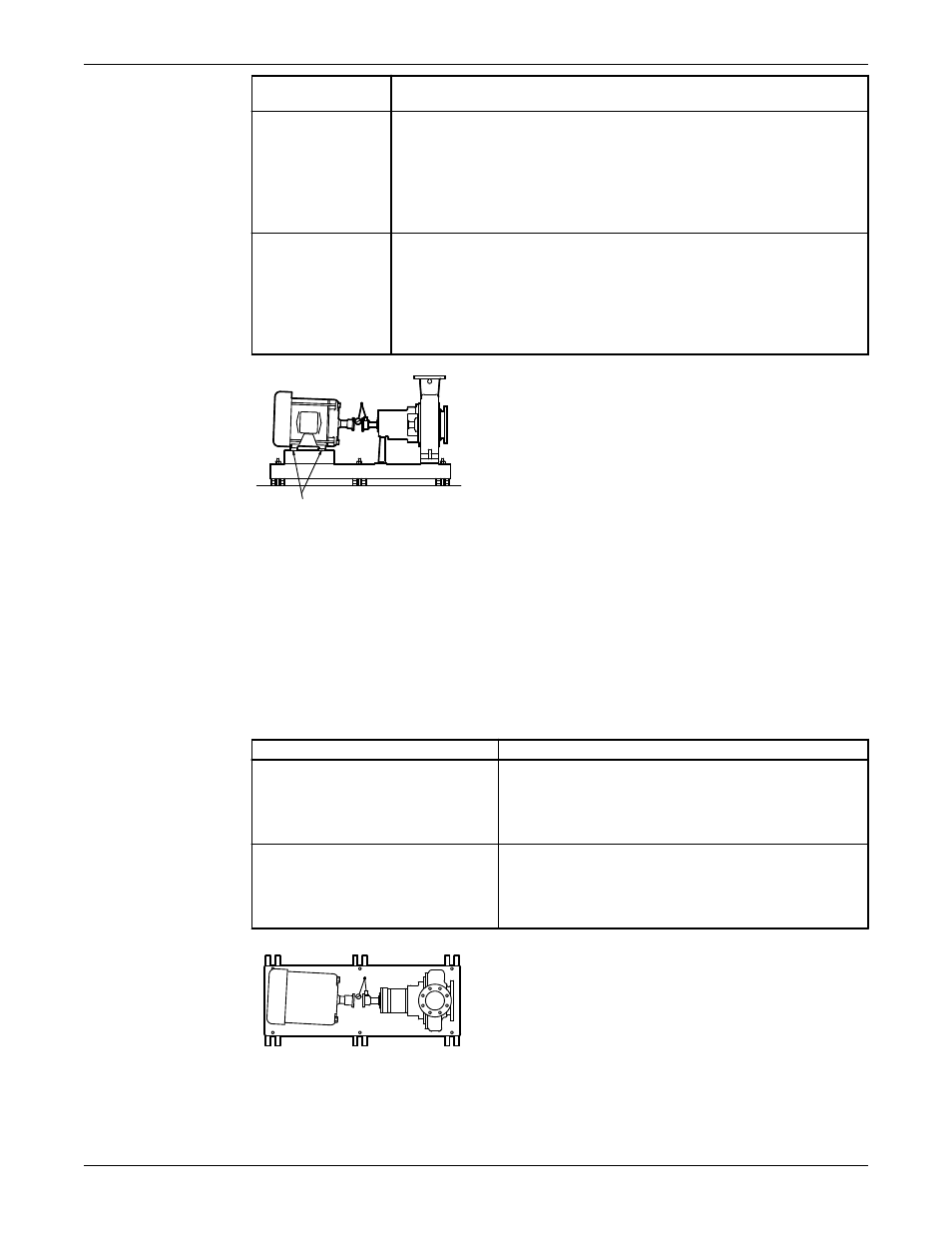

Рис. 5: Неправильная вертикальная соосность (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка угловой соосности для горизонтальной коррекции
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный Половины муфты находятся справа дальше друг от
друга, чем слева. Выполните один из следующих шагов:
• Сместите торец вала привода влево.
• Сместите противоположный конец вправо.
Положительный Половины муфты находятся справа ближе друг к другу,
чем слева. Выполните один из следующих шагов:
• Сместите торец вала привода вправо.
• Сместите противоположный торец влево.
Y X
Рис. 6: Неправильная горизонтальная соосность (вид сверху)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Установка
