Разрешенные нагрузки на насадки и крутящие моменты насадок
насоса
Конструкция всасывающей трубы и сливного трубопровода
Всасывающая труба и сливной трубопровод должны быть сконструированы таким образом, чтобы
на насос воздействовала минимальная нагрузка. Не превышайте значения силы и крутящего
момента, указанные в приведенной ниже таблице. Значения являются действительными, когда
насос работает или находится в отключенном состоянии.
О данных в таблице
Данные, приведенные в указанной ниже таблице, имеют следующие характеристики.
• Данные соответствуют рекомендации Europump для насосов согласно стандарту ISO 5199.
• Данные являются действительными только для статической нагрузки на трубопровод.
• Значения являются действительными для насосов со стандартными стойками IC
(нецементированными).
• Все значения касаются стандартных материалов EN-GJS400-18LT и 1,4408.

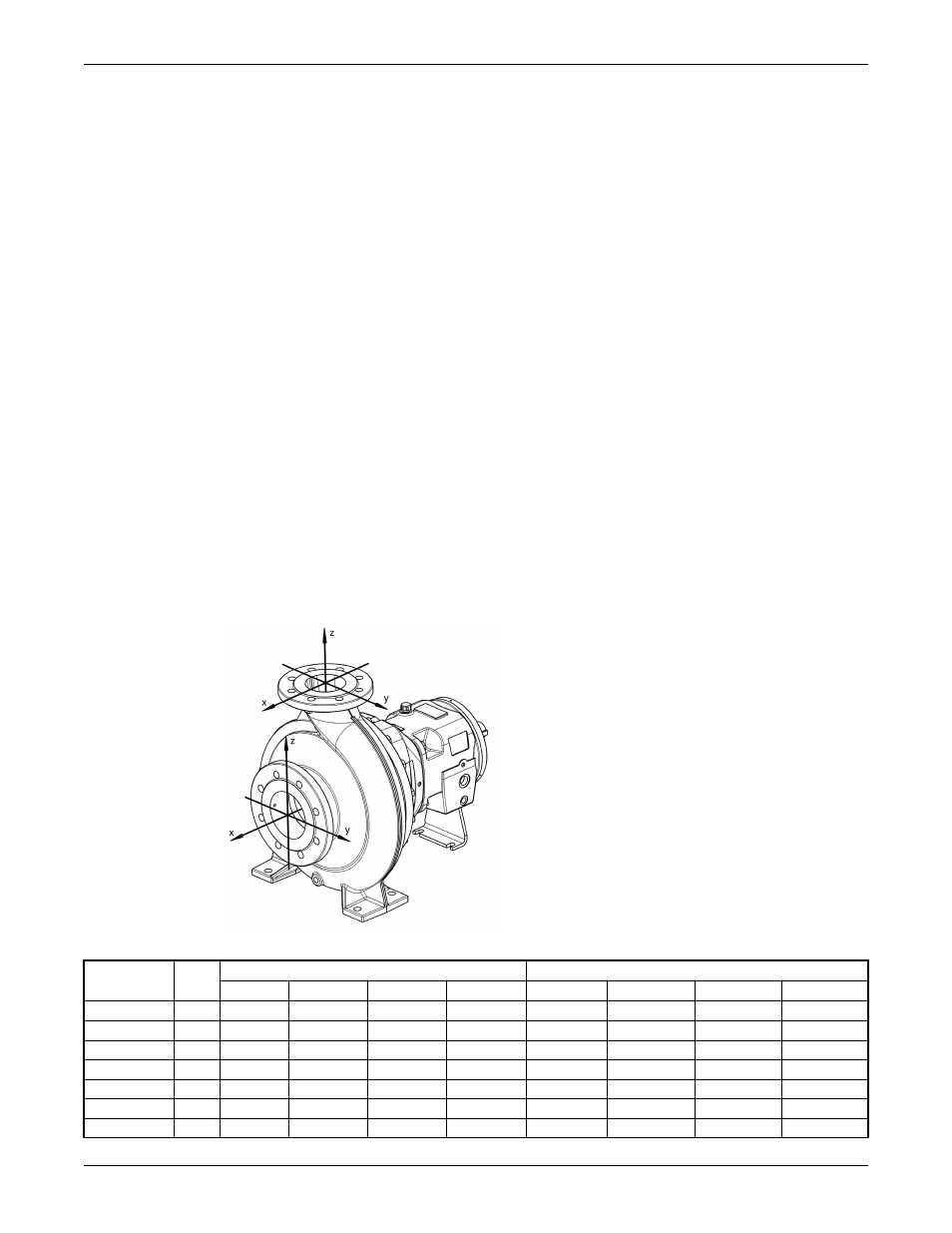

Разрешенные нагрузки на насадки и крутящие моменты насадок насоса
Эти нагрузки на насадки и крутящие моменты соответствуют рекомендациям Europump для
данного насоса согласно стандарту ISO 5199.
Примечания к таблице:
• Данные для нагрузок и крутящих моментов действительны только для статических нагрузок на
насос.
• Значения в данных таблицах действительны для насосов со стандартными стойками на основе
IC (нецементированными).
• Все значения для нагрузок и крутящих моментов касаются стандартных материалов EN-
GJS400-18LT и 1,4408.
Табл. 1: Всасывающая насадка
Размеры
ØDN Нагрузки в фунт-силе (N)
Крутящие моменты в фут-фунт-силе (Нм)
Fx
Fy
Fz
ΣF
Mx
My
Mz
ΣM
40-25-160
40
198 (880) 173 (770)
157 (700)
308 (1370) 663 (900)
465 (630)
546 (740)
981 (1330)
40-25-200
40
198 (880) 173 (770)
157 (700)
308 (1370) 663 (900)
465 (630)
546 (740)
981 (1330)
40-25-250
40
198 (880) 173 (770)
157 (700)
308 (1370) 663 (900)
465 (630)
546 (740)
981 (1330)
50-32-160
50
259 (1150) 236 (1050) 214 (950)
409 (1820) 723 (980)
516 (700)
590 (800)
1069 (1450)
50-32-200
50
259 (1150) 236 (1050) 214 (950)
409 (1820) 723 (980)
516 (700)
590 (800)
1069 (1450)
50-32-250
50
259 (1150) 236 (1050) 214 (950)
409 (1820) 723 (980)
516 (700)
590 (800)
1069 (1450)
50-32-315
50
259 (1150) 236 (1050) 214 (950)
409 (1820) 723 (980)
516 (700)
590 (800)
1069 (1450)
