Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Всасывающий трубопровод должен
быть погружен в источник подачи
жидкости на нужную глубину.
Это позволяет предотвратить попадание
воздуха в трубопровод при всасывающем
завихрении.

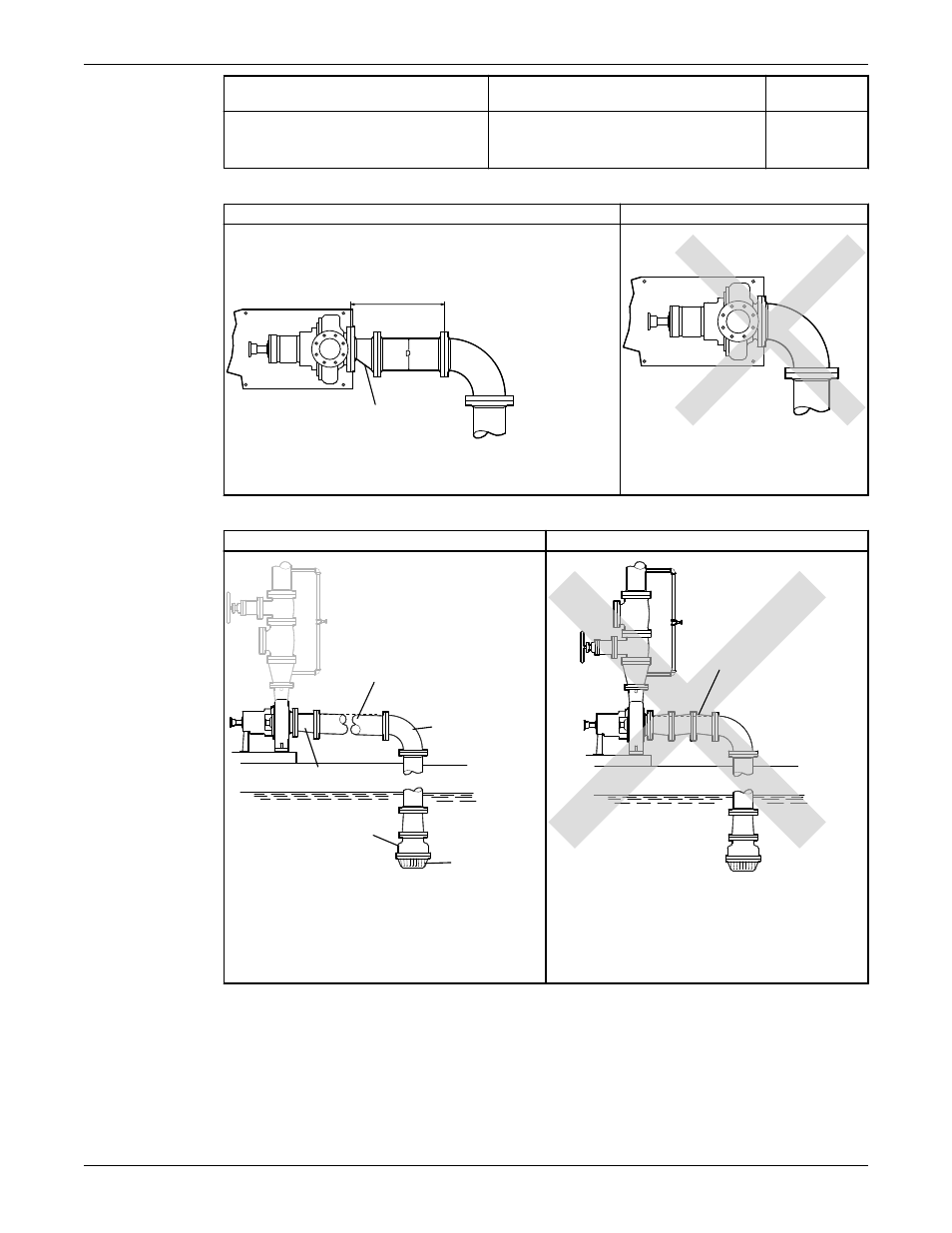

Пример: колено расположено близко к отверстию всасывания насоса
Правильно
Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться пятикратному
диаметру трубы.
1
2
1.
Достаточное расстояние для предотвращения кавитации
2.
Эксцентрическая переходная муфта с плоской верхней
частью
Пример: оборудование всасывающего трубопровода
Правильно
Неправильно
1
2
3
4
5
1.
Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2.
Колено большого радиуса
3.
Сетчатый фильтр
4.
Клапан в нижнем конце трубы
5.
Эксцентрическая переходная муфта с плоской
верхней частью
1
1.
Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
Установка
