Указания по замене вала и втулки

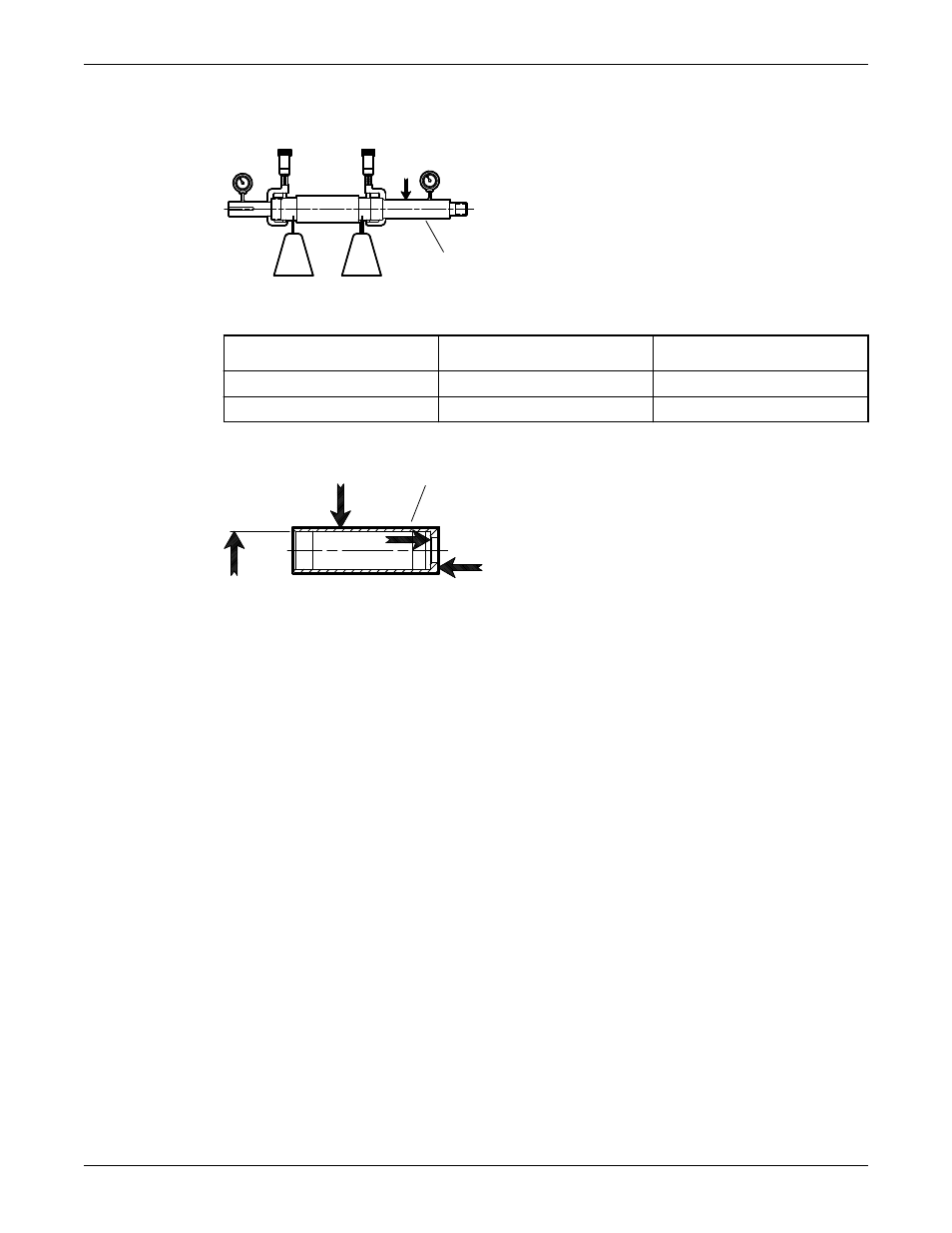

Проверка прямолинейности
210
Замените вал (210) в случае, если биения превышают значения, указанные в данной таблице:
Табл. 4: Допустимые величины износа вала при посадке втулки и муфты
При посадке втулки в дюймах
(мм)
При посадке муфты в
дюймах (мм)
С втулкой
0.001 (0.025)
0.001 (0.025)
Без втулки
0.002 (0.051)
0.001 (0.025)
Проверка вала и втулки
524
• Проверьте отсутствие на поверхности втулки и вала (524) царапин и углублений.
• При обнаружении износа или точечной коррозии вал и втулку необходимо заменить.
Осмотр стойки подшипника
Контрольный список
Проверьте такие параметры стойки подшипника:
• Выполните визуальный осмотр стойки и основания подшипника на предмет трещин.
• Проверьте внутренние поверхности стойки на наличие ржавчины, окалины или грязи. Удалите
все свободные или чужеродные вещества.
• Убедитесь в чистоте всех смазочных каналов.
• Если стойка подвергалась воздействию нагнетаемой жидкости, проверьте ее на предмет
ржавчины или точечной коррозии.
• Проверьте отверстия встроенных подшипников.
Участки для проведения осмотра поверхности
На данном рисунке обозначены участки наружной и внутренней поверхности стойки подшипника,
подлежащие осмотру на предмет износа.
Техническое обслуживание
