c) Установите шайбу на нижнюю регулировочную гайку
3. Установите узел стойки на опорную плиту:
a) Вставьте снизу узел стойки в отверстие базовой плиты, предназначенное для анкера.
b) Установите шайбу на стойку.
c) Затяните усилием руки узел стойки с верхней регулировочной гайкой.
4. Накрутите верхнюю контргайку на стойку и затяните усилием руки.
5. Повторите пункты 2 - 4 для всех узлов стоек.
6. Опустите плиту основания так, чтобы стойки попали на вибропоглощающие опоры.
7. Выровняйте базовую плиту и выполните окончательную настройку высоты:
a) Ослабьте верхние контргайки и регулировочные гайки.
b) Настройте высоту и уровень базовой плиты путем перемещения нижних регулировочных
гаек.
c) После того, как базовая плита выставлена по уровню, затяните верхние регулировочные
гайки.
8. Затяните нижние и верхние контргайки на каждой стойке.
1
2
3
4
5
6
7
8
1.
Монтажная пластина
2.
Монтажная гайка
3.
Болт стойки
4.
Фундаментные подушки
5.
Шайба
6.
Верхняя регулировочная гайка
7.
Монтажная шайба
8.
Монтажный болт

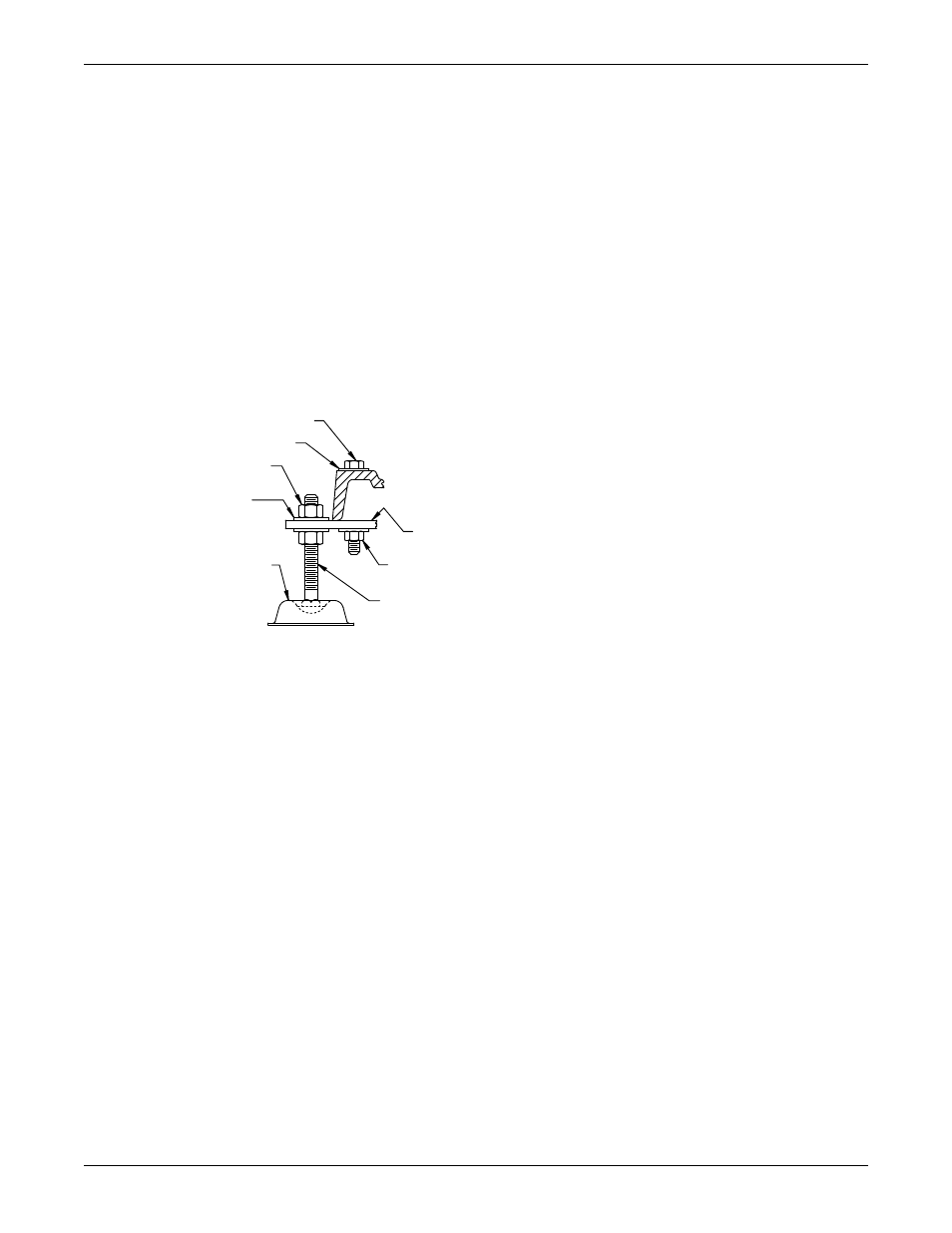

Рис. 4: Пример установленных узлов стоек
