Goulds Pumps IC - IOM - Инструкция (Страница 21)

a) Отрежьте пластины от прутковой заготовки и закруглите кромки пластин для снижения
концентрации напряжения.
b) Установите пластины между винтовыми домкратами и поверхностью фундамента.
c) С помощью четырех винтовых домкратов расположенных в углах, поднимите опорную
плиту над фундаментом.
Поднимите опорную плиту над фундаментом на высоту 0,75 дюйма. (19 мм) и 1,50 дюйма.
(38 мм).
d) Центральные винтовые домкраты на данном этапе не должны соприкасаться с
поверхностью фундамента.

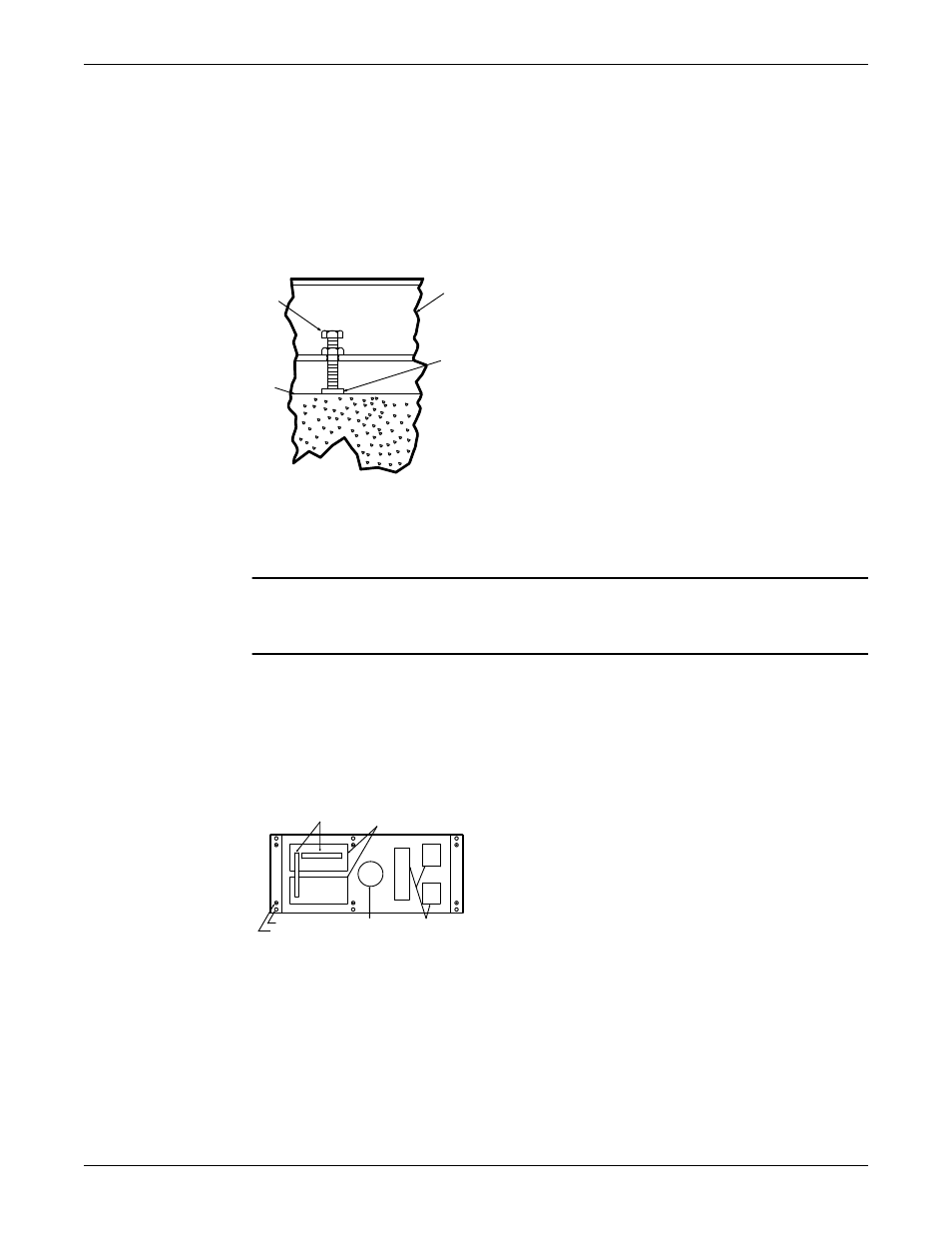

1
2
3
4
1. Винтовой домкрат
2. Опорная плита
3. Фундамент
4. Плита
3. Выровняйте монтажные подушки привода:
ПРИМЕЧАНИЕ: Чтобы достигнуть правильного выравнивания, удалите всю грязь с
опорных подушек. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек торцов двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.
При снятии показаний используйте диаграмму выравнивания опорной плиты.
1
2
3
4
5 6
1. Ватерпасы
2. Монтажные площадки привода
3. Фундаментные болты
4. Винтовые домкраты
5. Отверстие для заливания раствора
6. Монтажные площадки насоса
4. Опустите центральные винтовые домкраты вниз до их посадки на соответствующие пластины
на поверхности фундамента.
5. Выровняйте монтажные площадки привода:
Установка
Model IC, ICI, ICH, ICIH Руководство по установке, эксплуатации и техобслуживанию 19
