Уплотнение вала с помощью сальника со сменным уплотнением
ПРЕДУПРЕЖДЕНИЕ:
Механические уплотнения, используемые во взрывоопасных условиях (класс Ex), должны быть
сертифицированы надлежащим образом. Перед запуском насоса убедитесь в том, что все участки,
через которые может произойти утечка жидкости в рабочую зону, надлежащим образом закрыты.
ПРИМЕЧАНИЕ:
Механическое уплотнение должно быть снабжено соответствующей системой промывки. В
противном случае могут иметь место перегрев и выход уплотнения из строя.
1. Наденьте сменное уплотнение на вал или втулку так, что бы оно соприкасалось с внутренним
лабиринтным уплотнением смазки.
2. Установите уплотнительную камеру.
3. Установите сменное уплотнение в камерц уплотнения и закрепите с помощью четырех шпитек
и гаек.
4. Продолжите сборку насоса.
5. Для закрепления уплотнения на валу затяните установочные винты на стопорном кольце
уплотнения.
6. Снимите с уплотнения центрирующие зажимы.
Уплотнение вала с помощью встроенного сальника
ПРЕДУПРЕЖДЕНИЕ:
Механические уплотнения, используемые во взрывоопасных условиях (класс Ex), должны быть
сертифицированы надлежащим образом. Перед запуском насоса убедитесь в том, что все участки,
через которые может произойти утечка жидкости в рабочую зону, надлежащим образом закрыты.
ПРИМЕЧАНИЕ:
Механическое уплотнение должно быть снабжено соответствующей системой промывки. В
противном случае могут иметь место перегрев и выход уплотнения из строя.

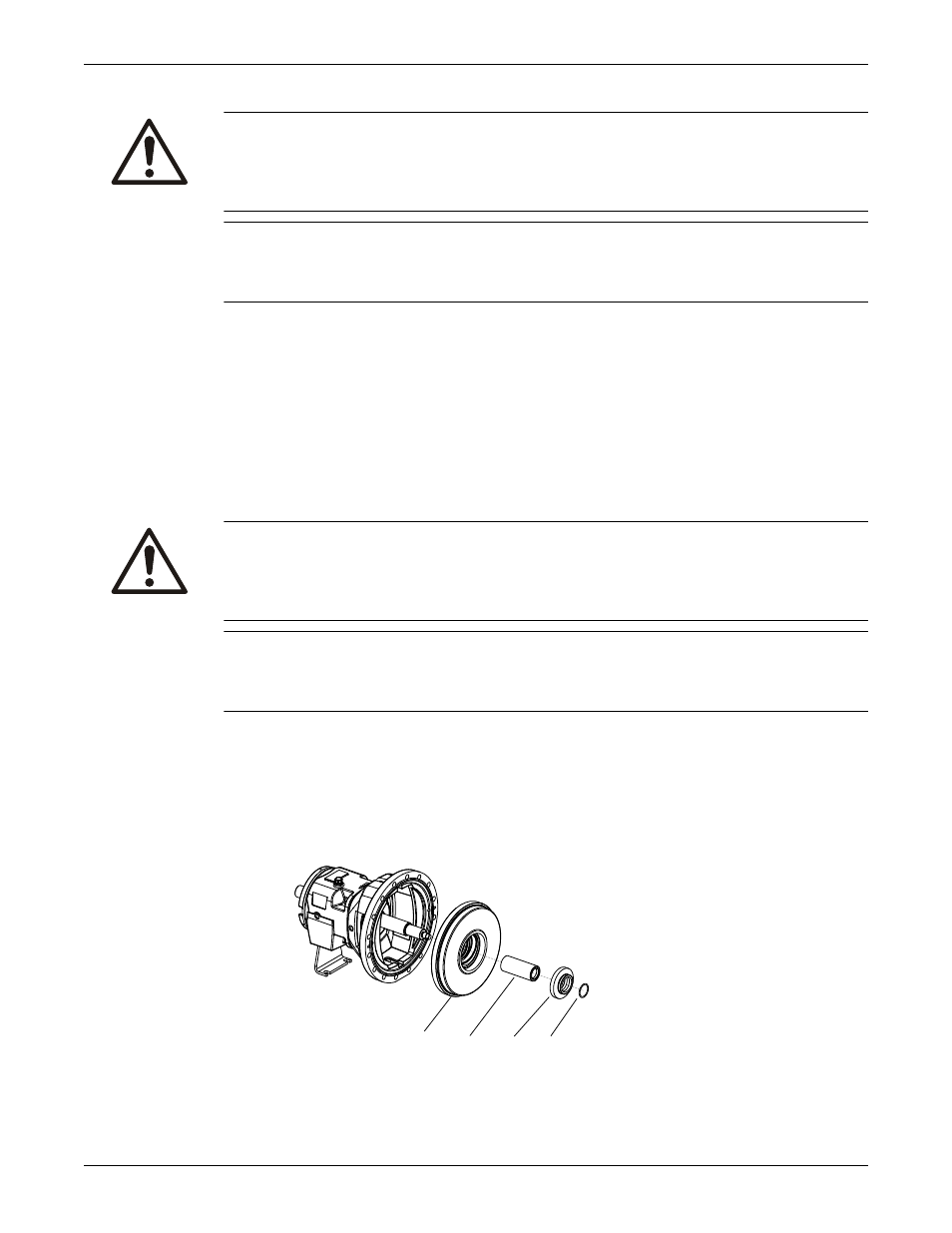

1. Установка уплотнительной камеры:
a) Установите крышку уплотнительной камеры и закрепите с винтами с шестигранными
головками.
b) Установите втулку вала (524).
161
412,21
433
524
