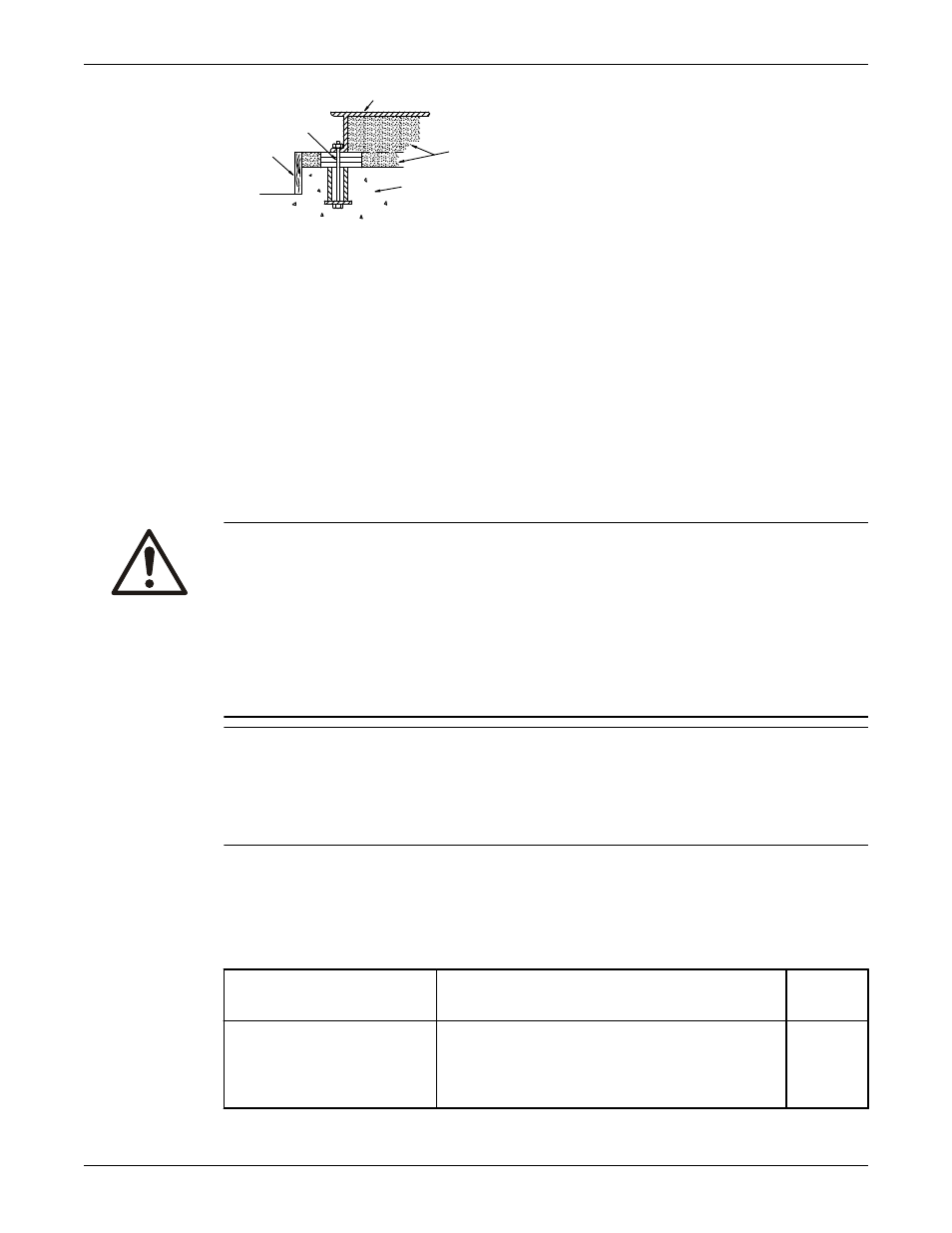

Страница 33
1
5
4
2
3
1.
Опорная плита
2.
Раствор
3.
Фундамент
4.
Порог
5.
Болт
7. После застывания раствора удалите установочные винты, чтобы устранить точки
концентрации напряжений.
8. Затяните фундаментные болты.
9. Бетон должен обрабатываться в соответствии со стандартом DIN 1045.
Контрольный список для трубопроводов
Контрольный список для основных трубопроводов
Меры предосторожности
ОСТОРОЖНО:
• Запрещено применять усилие при подключении трубопроводов к фланцевым соединениям
насоса. Это может привести к опасным деформациям установки и стать причиной нарушения
соосности между насосом и приводом. Деформация труб окажет неблагоприятное воздействие
на эксплуатацию насоса и может привести к производственным травмам и повреждению
оборудования.
• Регулируйте производительность с помощью регулирующего клапана нагнетательной линии.
Управлять расходом со стороны всасывания запрещено. Это может привести к снижению
производительности, непредвиденному перегреву и повреждению оборудования.
ПРИМЕЧАНИЕ:
Нагрузка системы трубопроводов на фланцы, включая нагрузку вследствие термического
расширения труб, не должна превышать допустимые пределы. Деформация кожуха может
привести к контакту с вращающимися деталями, что может стать причиной перегрева, образования
искр и преждевременной поломки.
Требования к прокладке трубопроводов
Требования к прокладке трубопроводов приведены в «Стандартах Института гидравлики»
(почтовый адрес в США: 9 Sylvan Way, Parsippany, NJ 07054-3802). Перед установкой насоса
необходимо ознакомиться с данным документом.
Контрольный список
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнен
ии
Трубопроводы не должны
опираться на фланцы насоса и
должны быть надлежащим
образом подогнаны к фланцам.
Это позволяет предотвратить:
• деформацию насоса;
• нарушение соосности между насосом и
приводным блоком;
Установка
