Уплотнение вала
ПРЕДУПРЕЖДЕНИЕ:
Механические уплотнения, используемые во взрывоопасных условиях (класс Ex), должны быть
сертифицированы надлежащим образом. Перед запуском насоса убедитесь в том, что все участки,
через которые может произойти утечка жидкости в рабочую зону, надлежащим образом закрыты.
ПРИМЕЧАНИЕ:
Механическое уплотнение должно быть снабжено соответствующей системой промывки. В
противном случае могут иметь место перегрев и выход уплотнения из строя.
Уплотнение вала с помощью набивки камеры сальника
ПРЕДУПРЕЖДЕНИЕ:
В средах, подпадающих под классификацию ATEX, запрещено использовать набивные камеры
сальника.
Насосы поставляются без набивки,установленного фонарного кольца или разрезного сальника.
Эти части вложены в коробку с соединителями, которая поставляется вместе с каждым насосом и
подлежат установке перед запуском.
1. Тщательно очистите отверстие в камере набивки.
2. Скрутите достаточное количество набивки, чтобы расположить ее вокруг вала.

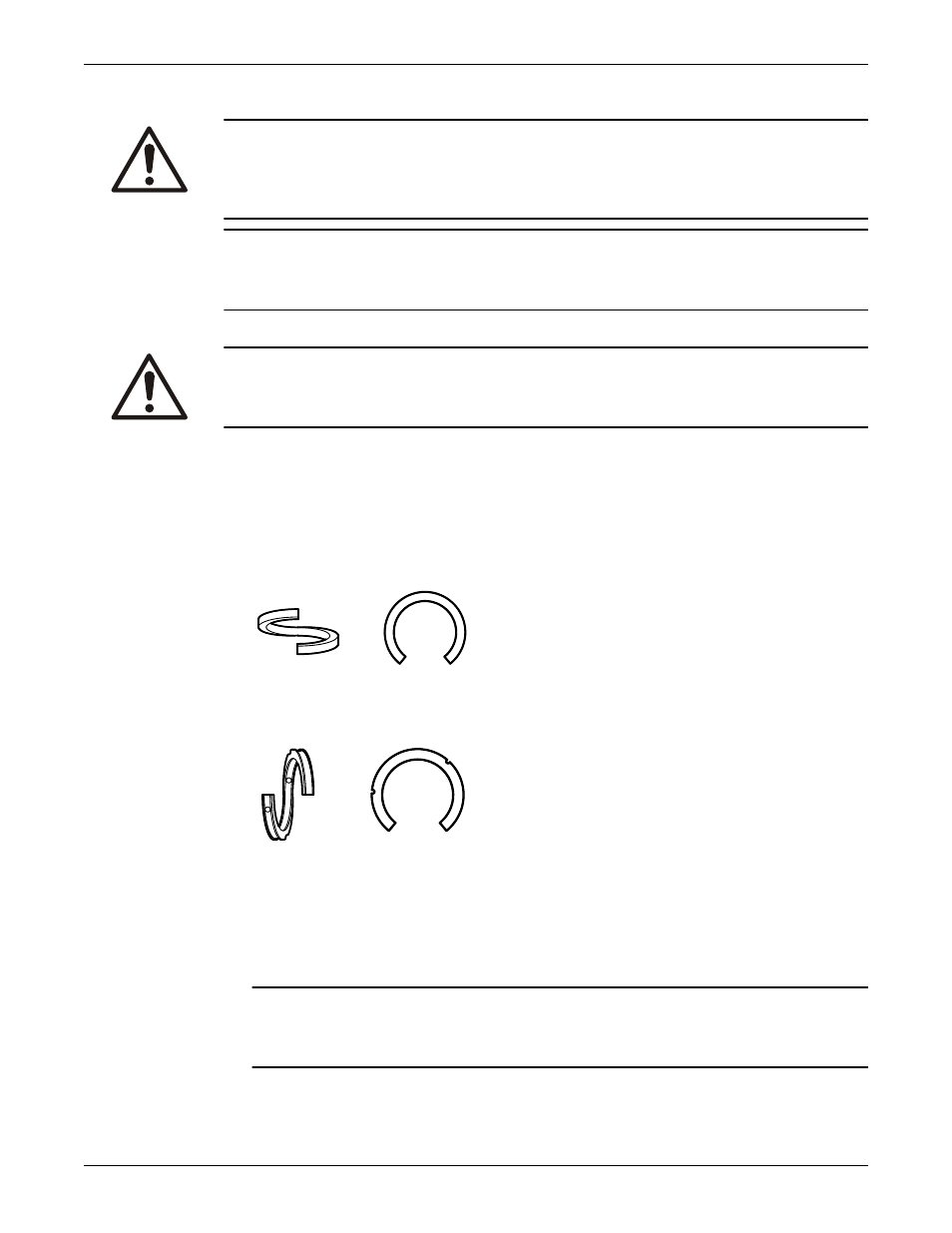

Уплотнительные кольца
Правильно
Неправильно
Фонарные кольца
Правильно
Неправильно
3. Вставьте набивку повернув прорежь в каждом кольце на 90° относительно предыдущего.
Части камеры набивки устанавливаются в следующей последовательности:
a) Одно уплотнительное кольцо
b) Одно фонарное кольцо (из двух частей)
c) Три кольца набивки
ПРИМЕЧАНИЕ:
На промывочном соединении должно быть установлено фонарное кольцо, обеспечивающее
промывку. Несоблюдение этого правила может привести к снижению производительности.
4. Установите половинки сальника и равномерно от руки затяните гайки.
