Инструкция по эксплуатации Pulsafeeder Pulsa Series Pneumatic Stroke Adjustment RU
Страница 9
3

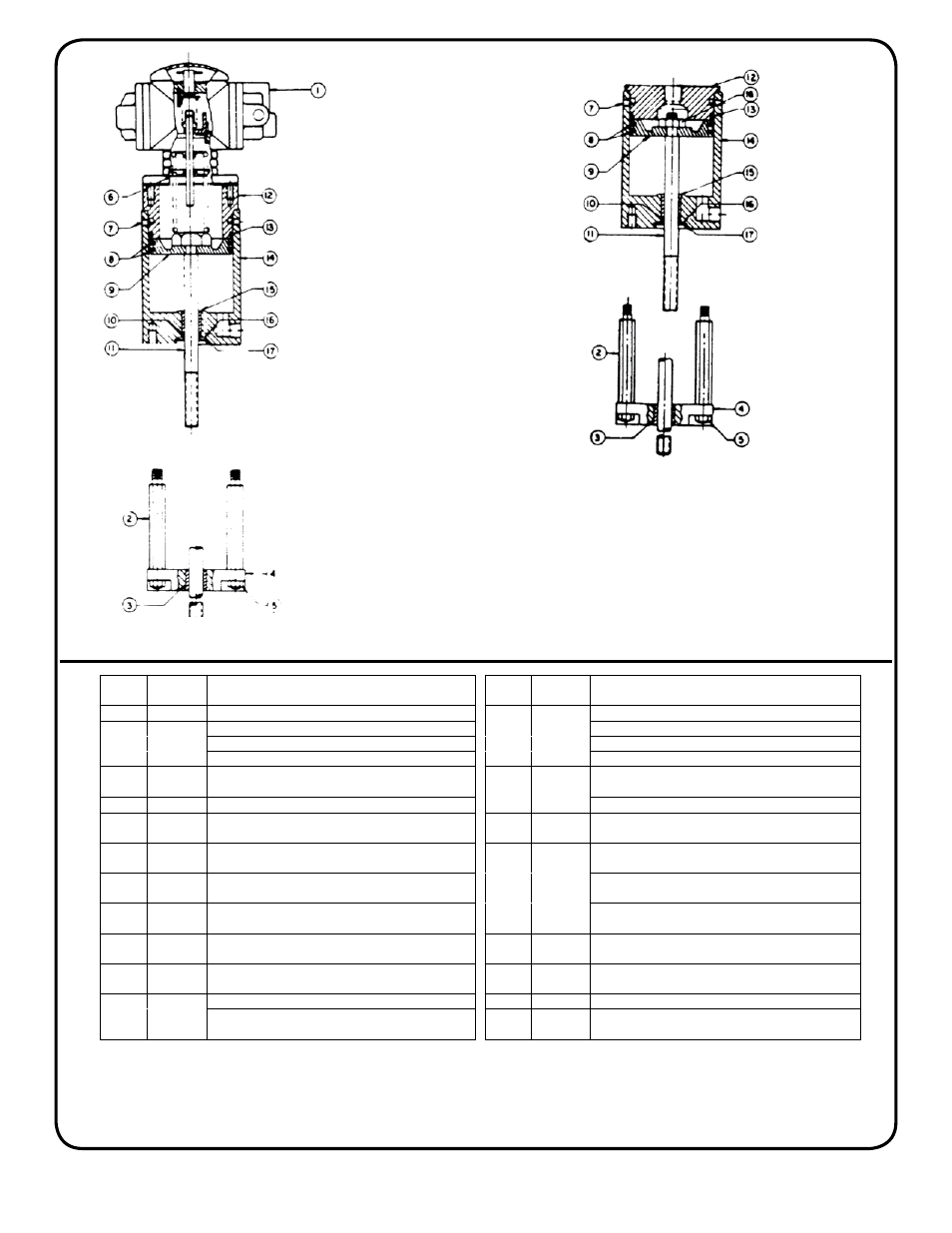

Рисунок 1
GB50XCA
Рисунок 1A
GB50XCA
Рисунок 3
GB50XWA
Рисунок 3
GB50XW
Номер
позиции
Необходи-
мое к-во
Описание серии GB50
Номер
позиции
Необходи-
мое к-во
Описание серии GB50
1
1
Позиционер
Шток - GB50XC/XW - 8 дюймов (203 мм)
Распорки - GB50XC/XW - 2 дюйма (51 мм)
Шток - GB50XCA/XWA - 2 дюйма (51 мм)
2
4
Распорки - GB50XC/XW - 5 дюймов (127 мм)
Шток - GB50XCA/XWA - 5 дюймов (127 мм)
Распорки - GB50XC/XW - 8 дюймов (203 мм)
Шток - GB50XCA/XWA - 8 дюймов(203 мм)
3
1
Самосмазывающийся подшипник
(Примечание 3)
12
1
Торцевая крышка- (регулирование расхода с
помощью дросселя XC/XCA)
4
1
Нижний фланец (Примечание 3)
Торцевая крышка - (Вкл./Выкл. XW/XWA)
5
4
Шестигранная гайка - сталь 5/16 дюйма –
18 N.C.
13
1
Уплотнительное кольцо торцевой крышки
(Примечание 1)
6
1
Комплект пружин регулировки диапазона
(Примечание 2)
14
1
Цилиндр - ход 2 дюйма (51 мм) (Примечание
3)
7
4
Установочный винт
Цилиндр - ход 5 дюймов (127 мм)
(Примечание 3)
8
2
Манжетное уплотнение (Примечание 1)
Цилиндр - ход 8 дюймов (203 мм)
(Примечание 3)
9
1
Поршень
15
1
Самосмазывающийся подшипник
(Примечание 3)
10
1
Уплотнительное кольцо штока (Примечание
1)
16
1
Упор
11
1
Шток - GB50XC/XW - 2 дюйма (51 мм)
17
1
Упорное кольцо TRUARC
Шток - GB50XC/XW - 5 дюймов (127 мм)
18
1
Шестигранная стопорная гайка - SCP 3/8
дюйма - 24
ПРИМЕЧАНИЯ: 1. Рекомендуемые запчасти можно купить по отдельности или в виде комплекта.
2. При заказе комплекта пружин регулировки диапазона необходимо указывать номер модели (или заводской
номер), длину хода и диапазон сигнала прибора.
3. Нижний фланец (4)/самосмазывающийся подшипник (3)
Цилиндр (14)/самосмазывающийся подшипник (15)
Эти детали следует заказывать в виде комплекта.
