Страница 22

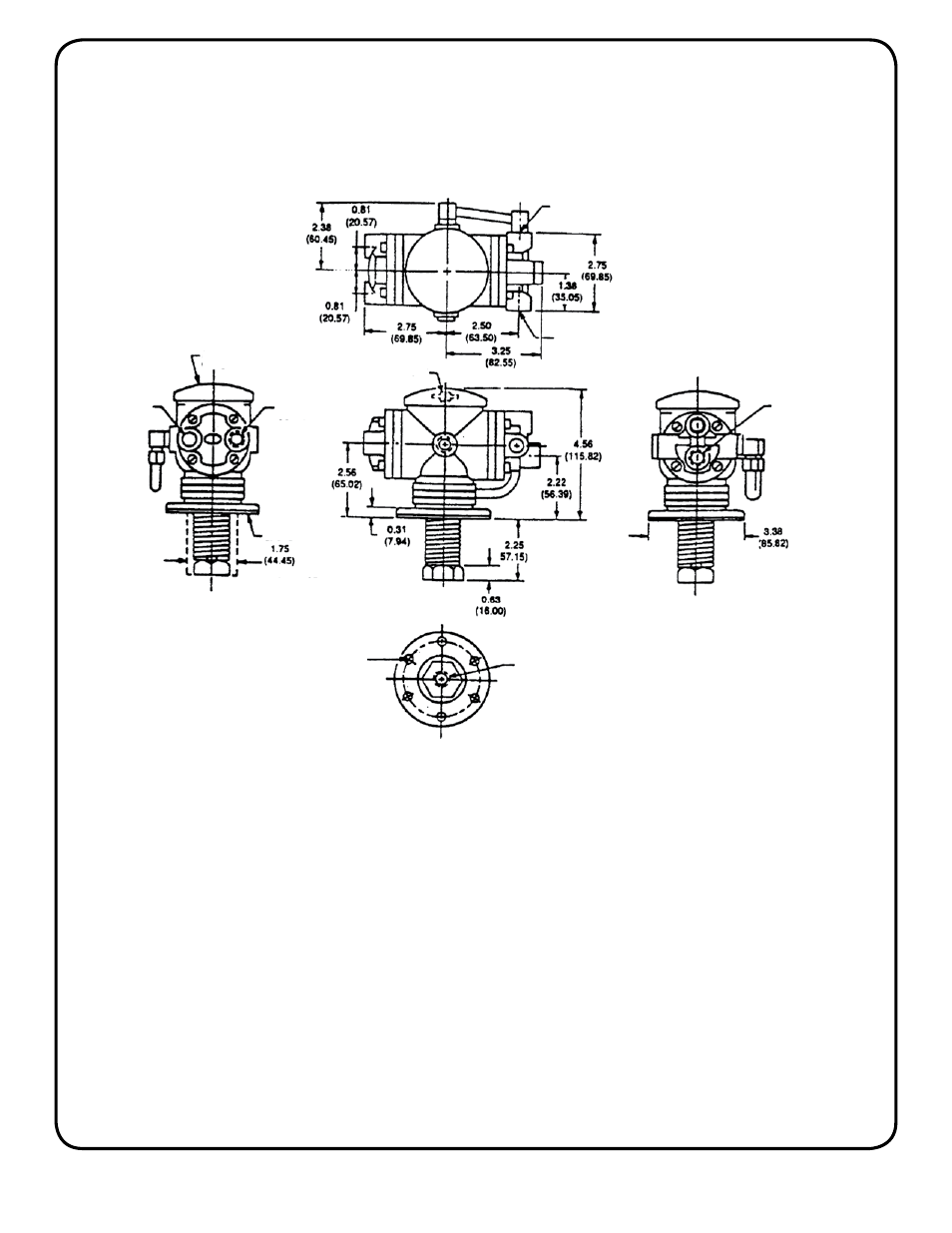

ВЫХОДНОЕ
СОЕДИНЕНИЕ
ВЕНТИЛЯТОР
ВЕНТИЛЯТОР
НУЛЕВАЯ УСТАНОВКА
СЪЕМНАЯ
КРЫШКА
ПОДКЛЮЧЕНИЕ
ОБОРУДОВАНИЯ
ПРОКЛАДКА
ЗАЗОР
ПОРШЕНЬ ИЛИ ДИАФ-
РАГМА В ПРИПОДНЯ-
ТОМ ПОЛОЖЕНИИ
ДАННЫЙ ОТВОД ОПРЕДЕЛЯ-
ЕТСЯ РАЗМЕРОМ ЦИЛИНДРА
CONOFLOW ИЛИ ДОЛЖЕН
БЫТЬ УКАЗАН ЗАКАЗЧИКОМ.
ШЕСТЬ ОТВЕРСТИЙ 0,28 (7,11) НА КОЛЕНЧАТОМ РЫЧА-
ГЕ 2,81 (71,37) B.C.
(6 КОЛПАЧКОВЫХ ВИНТОВ С ШЕСТИГРАННОЙ ГОЛОВ-
КОЙ - ½ ДЮЙМА Х ½ ДЮЙМА/ФУНТ)
СОЕДИНЕНИЕ
ПИТАНИЯ
ДИАМЕТР
ПРИМЕЧАНИЯ:
1. ВСЕ СОЕДИНЕНИЯ СООТВЕТСТВУЮТ ¼ ДЮЙМА, НОРМ.
ДАВЛЕНИЕ И ТЕМПЕРАТУРА, ЕСЛИ НЕ УКАЗНО ИНОЕ.
2. ПРИ ОФОРМЛЕНИИ ЗАКАЗА НЕОБХОДИМО УКАЗАТЬ МО-
ДЕЛЬ, ДИАПАЗОН И ДЛИНУ ХОДА.
3. СХЕМА ТРУБНОЙ ОБВЯЗКИ ПРЕДСТАВЛЕНА В A50-48.
4. ВЕНТИЛЯТОРЫ МОГУТ БЫТЬ ОСНАЩЕНЫ ОТВОДАМИ ¼
ДЮЙМА, НОРМ. ДАВЛЕНИЕ И ТЕМПЕРАТУРА, ДЛЯ ГАЗО-
СНАБЖЕНИЯ.
5. ( ) РАЗМЕРЫ В МИЛЛИМЕТРАХ.
