РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБ-
СЛУЖИВАНИЮ ПОЗИЦИОНЕР COMMANDAIRE СЕРИИ GC31
ВНИМАНИЕ
Продукция компании Conoflow разработана и изготовлена с использовани-
ем материалов и технологий, обеспечивающих соответствие действующим
промышленным стандартам. Данные изделия следует использовать строго по
назначению согласно указаниям в каталогах и инструкциях Conoflow и/или в
соответствии с рекомендациями инженеров-прикладников Conoflow (например,
в случаях превышения предельной температуры/номинального давления при
эксплуатации или в случае использования устройства для каких-либо иных,
неоговоренных целей).
Во избежание несчастных случаев или повреждения оборудования из-за непра-
вильного использования или применения изделия не по назначению следует
подобрать подходящие материалы и определить номинальные значения темпе-
ратуры и давления, которые будут отвечать эксплуатационным требованиям.
Создано на все времена
Позиционер COMMANDAIRE модели GC31 позиционирует пнев-
мопривод путем приложения достаточного давления воздуха
над поршнем, чтобы преодолеть давление малого расхода
(давление под поршнем, установленное управляемым регулято-
ром снижения/сброса давления), а также любые внешние силы
или нагрузку, воздействующие на шток. Увеличение сигнала,
приводимого в действие воздухом, создает силу, воздействую-
щую на диафрагму прибора, перемещая хомут вправо, закры-
вая выпускное отверстие и открывая подающий клапан. Воздух
проходит через подающий клапан в камеру над поршнем и
перемещает его вниз.
Это приводит к растяжению пружины с точно установленным
усилием, заставляя коленчатый рычаг поворачиваться против
часовой стрелки. Нормальное уравновешенное положение хо-
мута восстанавливается приложением силы к штифту. В случае
понижения давления воздуха в оборудовании процедура выпол-
няется в обратном порядке, с закрытием подающего клапана и
открытием выпускного отверстия, а также выпуском избыточного
давления воздуха над поршнем пневмопривода в атмосферу.
Дата: 10/91 - версия C
Напечатано в США
C-800M
ПРИБОРНАЯ
СЕКЦИЯ
КОРПУС
СЕКЦИЯ СОЕДИНИ-
ТЕЛЬНОЙ МУФТЫ
ПОДАЧА
ВОЗДУХА
ПОДАЮЩИЙ
КЛАПАН
ВЫТЯЖНОЙ
ВЕНТИЛЯТОР
КОЛЕНЧАТЫЙ
РЫЧАГ
РЕГУЛЯТОР СБРО-
СА НАГРУЗКИ
ШТОК ПНЕВМО-
ПРИВОДА
ПОРШЕНЬ ПНЕВ-
МОПРИВОДА
ПРУЖИНА
РЕГУЛИРОВКИ
ДИАПАЗОНА
ПРИБОРНЫЙ
СИГНАЛ
ВЕНТИЛЯТОР
ШТИФТ
ХОМУТА
ХОМУТ
ДАВЛЕНИЕ
ДЛЯ МАЛОГО
РАСХОДА
КАМЕРА
НАГРУЗКИ
СЕКЦИЯ
КОНТУРА
УПРАВЛЕ-
НИЯ

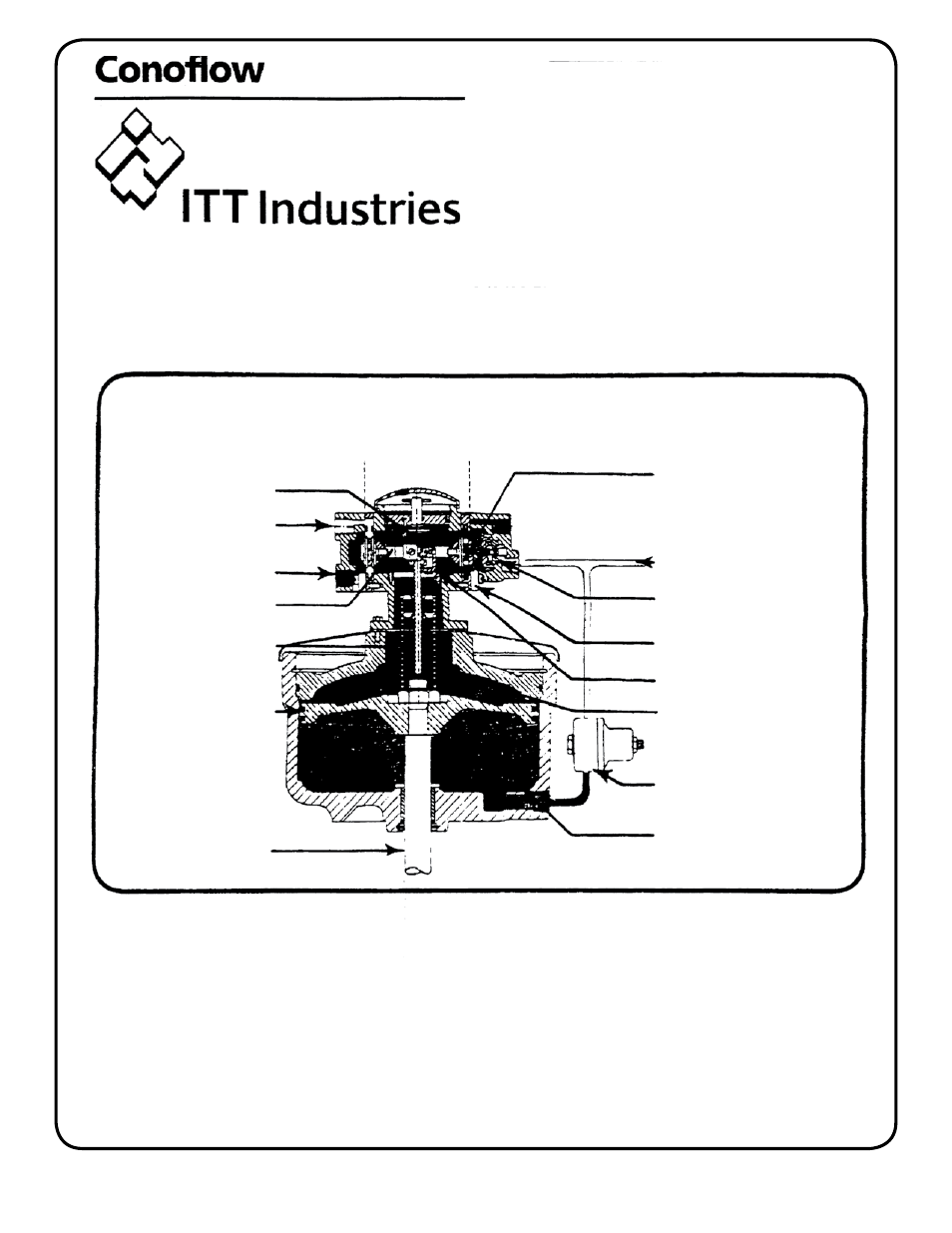

ПРИНЦИП ДЕЙСТВИЯ
