Инструкция по эксплуатации Pulsafeeder Pulsa Series Pneumatic Stroke Adjustment RU
Страница 10
4
ОБСЛУЖИВАНИЕ
ПОЗИЦИОНЕР
Позиционер требует минимального обслуживания. В случае
ремонта или замены см. соответствующие инструкции и
каталог запасных частей.
См. стр. 6 для получения информации о руководстве по
эксплуатации позиционера.
ЦИЛИНДР
При нормальных условиях эксплуатации замена манжетных
уплотнений (10) требуется крайне редко благодаря длитель-
ному сроку их службы. При возникновении потребности в
демонтаже необходимо придерживаться следующей проце-
дуры. Поршень [9] должен находиться в «верхнем» поло-
жении. Отсоединить трубопровод и выпустить воздух из
устройства. Удалить крышку с позиционера (1) и стопорное
кольцо Spirolox, находящееся непосредственно под крыш-
кой, чтобы извлечь торцевую крышку позиционера. Осла-
бить установочный винт и удалить гайку пружинной тяги.
Затем удалить шесть винтов с головкой, расположенных
вокруг фланца позиционера, и снять позиционер с торцевой
крышки (9). Удалить крышку (2), стопорное кольцо Spirolox
(3) и извлечь торцевую крышку цилиндра (9).
Отсоединить шток пневмопривода (5) от ремонтируемого
устройства. Выдвинуть поршень (12) и шток пневмопривода
(5). Теперь можно проверить манжетные уплотнения (10).
Воду, грязь или шлам, накопившийся внутри цилиндра,
следует удалить. При этом каждый раз необходимо осу-
ществлять замену уплотнительного кольца (7) путем снятия
упорного кольца Truarc (8) и упора (14).
Прежде чем начинать повторную сборку, необходимо
нанести тонкий слой консистентной смазки (смазка низкой
вязкости Dow-Corning № DC-33 или эквивалент) на вну-
треннюю стенку цилиндра (11), шток пневмопривода (5),
манжетные уплотнения (10) и в канавки поршня (12) для
манжетных уплотнений (10). Следует проявлять осторож-
ность при введении поршня (12) в цилиндр (11), поскольку
диаметр раструба манжетного уплотнения (10) превышает
внутренний диаметр цилиндра.
Если поршень не будет
входить в отверстие цилиндра, то между манжетными
уплотнениями и стенкой цилиндра необходимо про-
ложить регулировочную шайбу [толщиной около 0,010
дюйма и шириной ½ дюйма], оказывая при этом легкое
давление на поршень [см. рисунок 5]. Шток (5) необходи-
мо осторожно ввести в подшипник (6), чтобы резьбой штока
(5) не повредить поверхность подшипника.

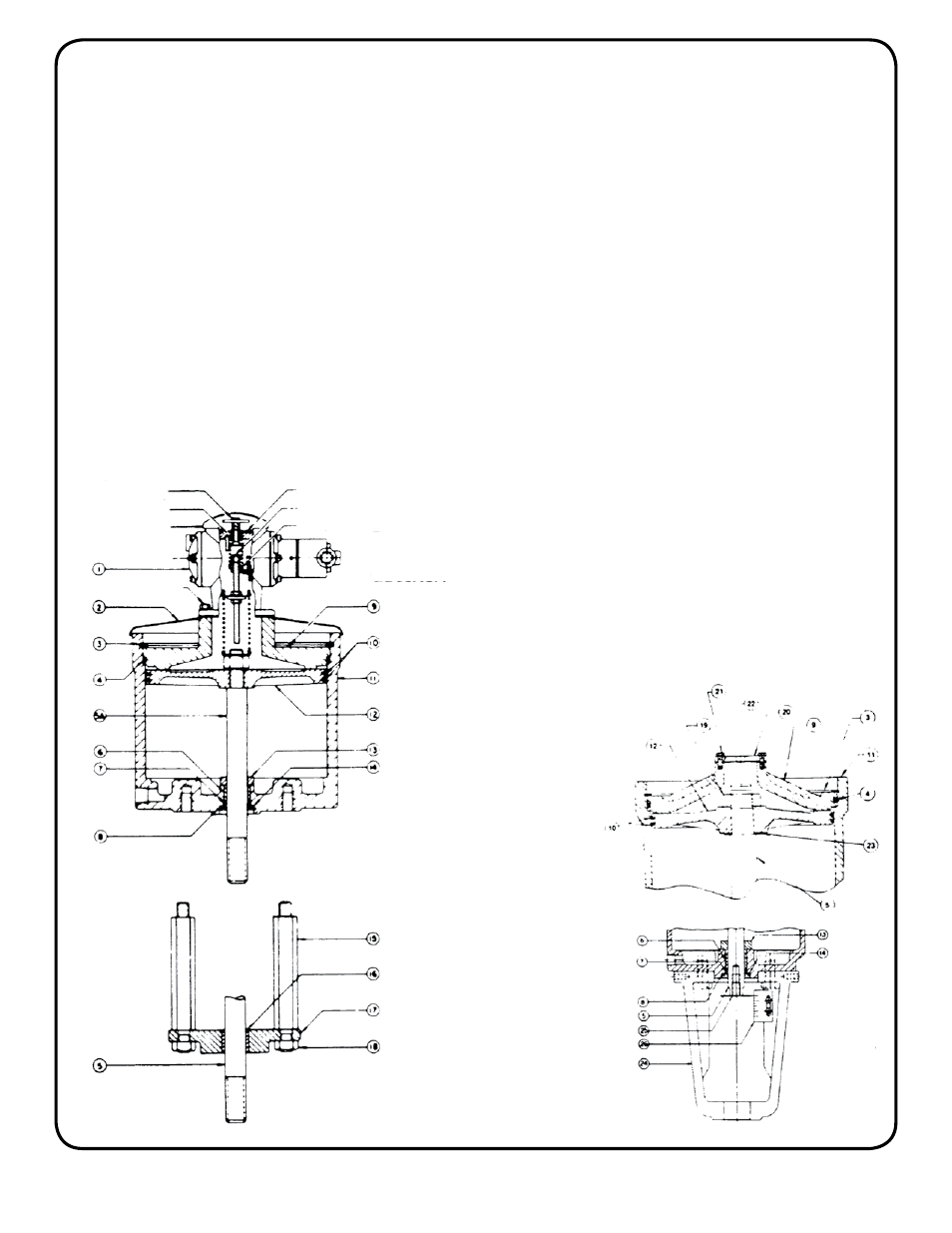

Рисунок 2
GB51XCA/
GB55XCA
Рисунок 2A
GB51XC/XW
GB55XC/XW
Рисунок 4A
GB51XW/XWA
GB55XWXWA
Рисунок 4A
GB52/53/54UC
GB52/53/54UW
Штуцер для регулиров-
ки нулевого хода
Торцевая крышка
позиционера
Крышка
Винт с головкой
Стопорное кольцо Spirolox
Установочный винт
Гайка пружинной тяги
