Инструкция по эксплуатации Pulsafeeder Pulsa Series Pneumatic Stroke Adjustment RU
Страница 14
8
4 монтажных отверстия в
лапе цилиндра, J нарезка
глубиной K по окружности
установки болтов L
Крепежные болты F и 4
монтажных отверстия G
необходимы для монтажа
по окружности установки
болтов H
Крепежные болты F и 4 монтажных отверстия G необходимы для
монтажа по окружности установки болтов H
Опора для монтажа моделей XC и XW - перевернутый вид сверху
ПРИМЕЧАНИЯ:
1. Трубная разводка – см. A50-48
2. Воздушные соединения ¼ N.P.T.
3. Информация о полных размерах позиционера –
см. от A50-49 до A50-52

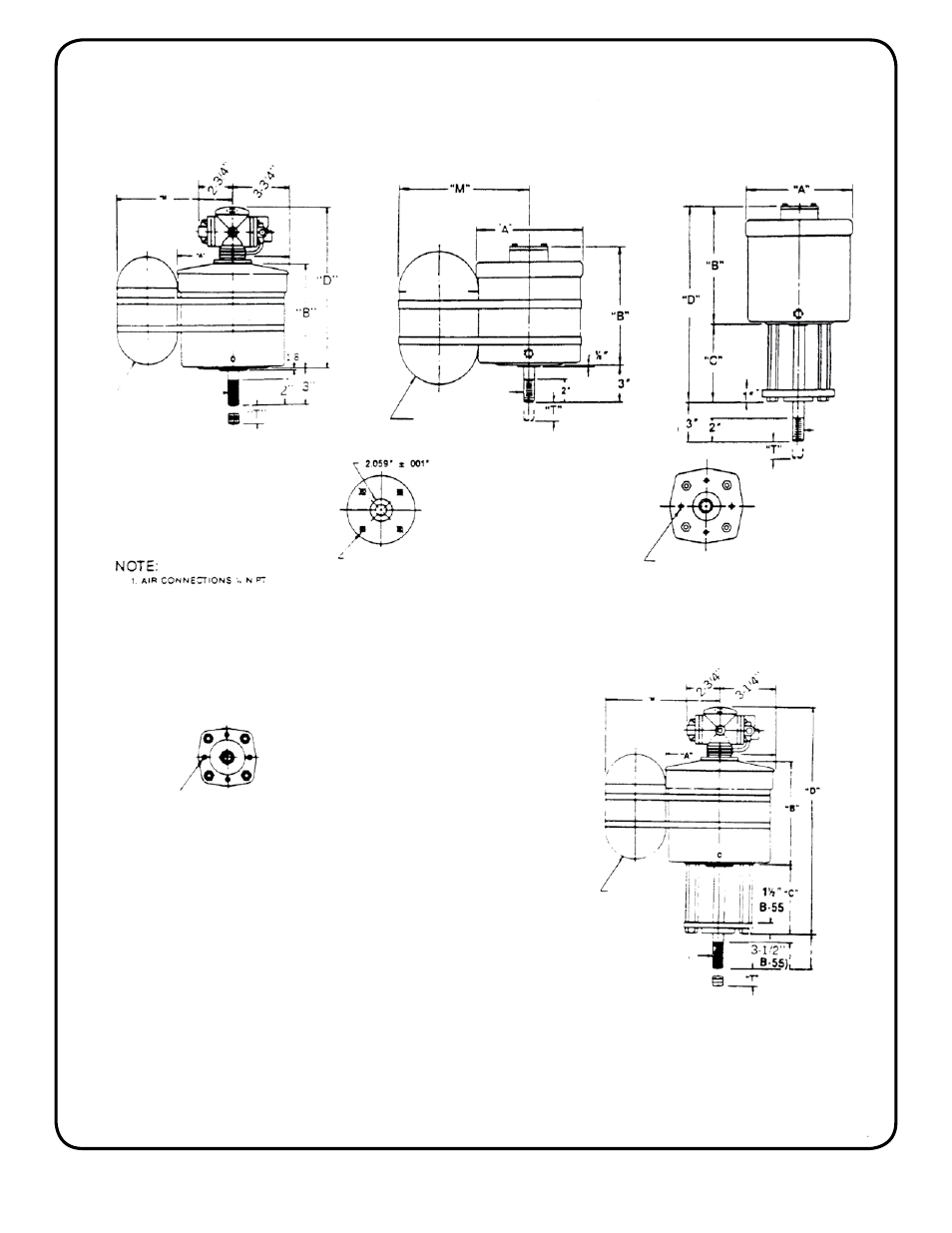

РАЗМЕРЫ ПОРШНЕВОГО ПНЕВМОПРИВОДА СЕРИИ GB51-GB55
Серия GB51XCA/GBS5XCA
Серия GB51XWA/GB55XWA
Серия GB51XW/GB55XW
Серия GB51XC/GB55XC
Резьба E
Резьба E
Резьба E
Резьба E
(поставляется в
случае заказа)
(поставляется в
случае заказа)
(КОГДА ОГОВАРИВА-
ЕТСЯ)
Воздушный
шлюз
Воздушный
шлюз
Воздушный
шлюз
ДИАМЕТР
(во втянутом
состоянии)
(во втянутом
состоянии)
(во втянутом
состоянии)
(во втянутом
состоянии)
