2

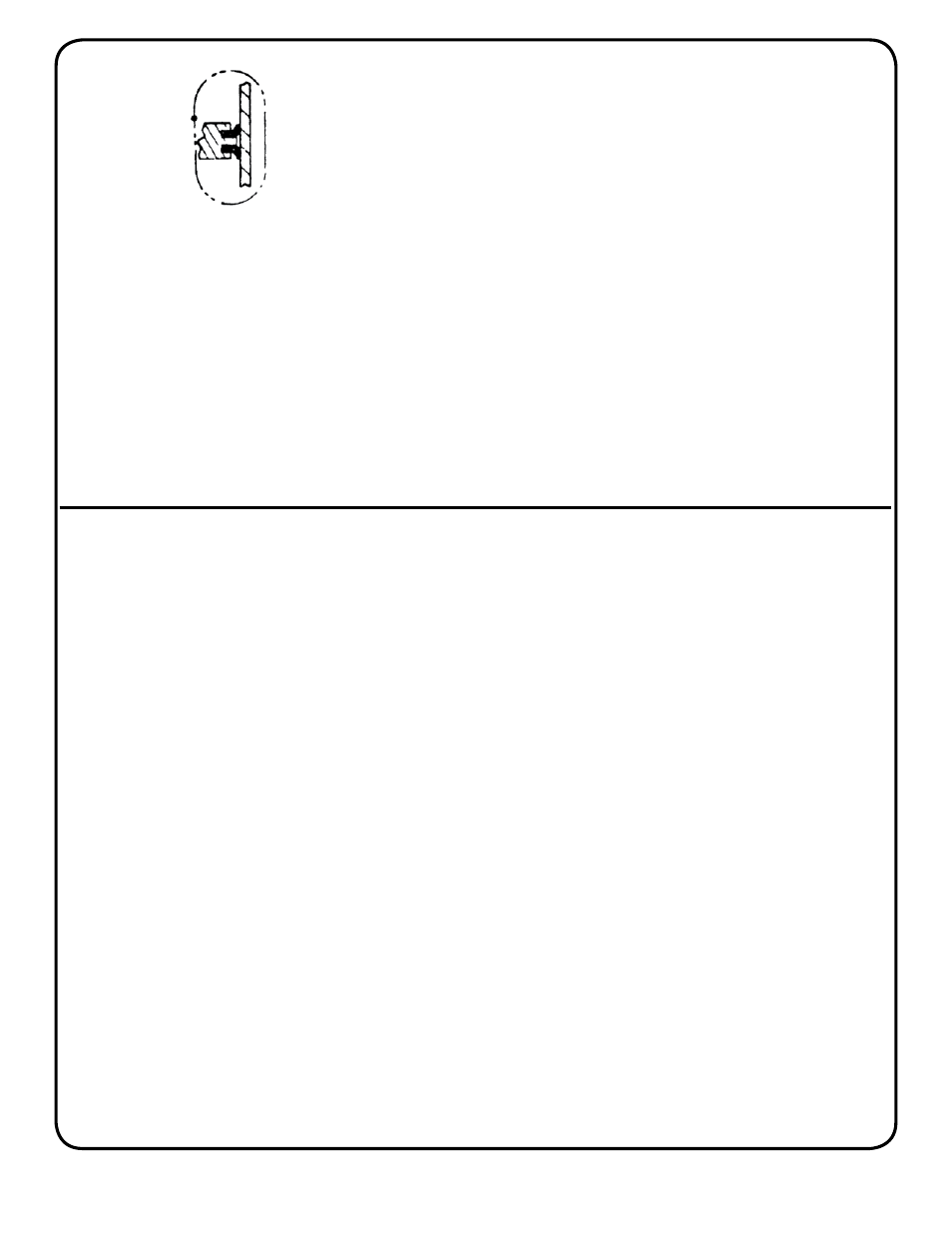

Рисунок 5 [Схема расположения манжетного уплот-
нения/поршня]
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
Цилиндр:
алюминий
Поршень:
алюминий
Шток:
нержавеющая сталь 303
Манжетные уплотнения: бутадиенакрилонитриль-
ный каучук
Распорки:
сталь
Хомут:
ковкий чугун (по необхо-
димости)
GB50 3 дюйма
(76 мм)
диаметры поршня
GB51 4 дюйма
(102 мм)
диаметры поршня
GB52 6 дюймов
(152 мм)
диаметры поршня
GB53 8 дюймов
(203 мм)
диаметры поршня
GB54 10 дюймов (254 мм)
диаметры поршня
GB55 12,5 дюйма (317,5 мм) диаметры поршня
ОБСЛУЖИВАНИЕ
ПОЗИЦИОНЕР
Позиционер требует минимального обслуживания.
В случае ремонта или замены см. соответствующие
инструкции и каталог запасных частей.
См. стр. 6 для получения информации о руководстве
по эксплуатации позиционера.
ЦИЛИНДР
При нормальных условиях эксплуатации замена
манжетных уплотнений (8) требуется крайне редко
благодаря длительному сроку их службы. При воз-
никновении потребности в демонтаже необходимо
придерживаться следующей процедуры. Поршень [12]
должен находиться в «верхнем» положении. Отсо-
единить трубопровод и выпустить воздух из устрой-
ства. Удалить крышку с позиционера (1) и стопорное
кольцо Spirolox, находящееся непосредственно под
крышкой, чтобы извлечь торцевую крышку позицио-
нера. Ослабить установочный винт и удалить гайку
пружинной тяги. Затем удалить шесть винтов с го-
ловкой, расположенных вокруг фланца позиционера,
и снять позиционер с торцевой крышки (12). Удалить
установочные винты (7) и извлечь торцевую крышку
цилиндра (12).
Отсоединить шток пневмопривода (11) от ремонти-
руемого устройства. Выдвинуть поршень (9) и гайку
штока пневмопривода (11). Теперь можно проверить
манжетные уплотнения (8). Воду, грязь или шлам, на-
копившийся внутри цилиндра, следует удалить. При
этом каждый раз необходимо осуществлять замену
уплотнительного кольца (10) путем снятия упорного
кольца Truarc (17) и упора (16).
Прежде чем начинать повторную сборку, необходимо
нанести тонкий слой консистентной смазки (смазка
низкой вязкости Dow-Corning № DC-33 или эквива-
лент) на внутреннюю стенку цилиндра (14), шток
пневмопривода (11), манжетные уплотнения (8) и в ка-
навки поршня (9) для манжетных уплотнений. Следу-
ет проявлять осторожность при введении поршня (9)
в цилиндр (14), поскольку диаметр раструба манжет-
ного уплотнения (8) превышает внутренний диаметр
цилиндра.
Если поршень не будет входить в
отверстие цилиндра, то между манжетными уплот-
нениями и стенкой цилиндра необходимо про-
ложить регулировочную шайбу [толщиной около
0,010 дюйма и шириной ½ дюйма], оказывая при
этом легкое давление на поршень [см. рисунок 5].
Шток (11) необходимо осторожно ввести в подшипник
(15), чтобы резьбой штока не повредить поверхность
подшипника.
