Инструкция по эксплуатации Pulsafeeder Pulsa Series Pneumatic Stroke Adjustment RU
Страница 24
P.O. Box 768
5154 Highway 78
St. George, SC 29477-0768
Телефон: (843) 563-9281
Факс: (843) 563-2131
ВНИМАНИЕ: ИЗГОТОВЛЕНО С ИСПОЛЬЗОВАНИЕМ ВЕЩЕСТВА
(1, 1, 1-ТРИХЛОРЭТАНА), ОПАСНОГО ДЛЯ ЗДОРО-
ВЬЯ ЛЮДЕЙ И ОКРУЖАЮЩЕЙ СРЕДЫ ПО ПРИЧИ-
НЕ РАЗРУШЕНИЯ ОЗОНОВОГО СЛОЯ В ВЕРХНИХ
ОБЛАСТЯХ АТМОСФЕРЫ.
ПРИМЕЧАНИЯ: 1. Рекомендуемые запасные части.
2. Для определения каталожного номера см. Торго-
вый бюллетень C-2004.
3. При заказе запасных частей необходимо указы-
вать полный каталожный номер, номер позиции и
номер детали. Это обеспечит правильную иденти-
фикацию и оперативную обработку заказа.
Эл. почта: [email protected]
Сайт: http://www.ittconoflow.com
Создано на все времена
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Перед проведением технического обслуживания необходимо
отключить давление нагнетаемого воздуха и выпустить выходное
давление.
Периодическая замена диафрагмы и форсунки рекомендуется для сфер
применения, в которых установка находится в постоянной эксплуатации и
в которых требуется согласованное, высокоточное регулирование. Частота
замен будет зависеть от характера работы, чистоты и влажности воздуха
и т. д.
Для замены диафрагму необходимо ослабить регулировочное приспо-
собление (ручку или маховик) до тех пор, пока не ослабится натяжение
пружины. Снять шесть винтов (11), снять крышку (6), пружинную пластину
(4), пружину (5) и диафрагму в сборе (7). Установить новую диафрагму в
сборе (7) на корпус (10), установив сверху тарелку диафрагмы. Установить
пружину (5) и пружинную пластину (4) на диафрагму в сборе (7). Накрыть
крышкой (6) и затянуть шесть винтов (11). Затяжку шести винтов (11) необ-
ходимо осуществлять попеременно.
ПРИМЕЧАНИЕ: На версии GH40CT распорка (13) и прокладка (14)
должны устанавливаться на корпус перед тем, как будет установ-
лена новая диафрагма в сборе.
Чтобы заменить форсунку в сборе (9), необходимо следовать описанной
выше процедуре, снимая также отражательную перегородку (8). Во избе-
жание повреждения форсунки для ее снятия и замены следует использо-
вать гаечный ключ с V-образным углублением. Форсунку в сборе можно
очистить погружением в подходящий растворитель и продувкой воздушной
струей насухо.

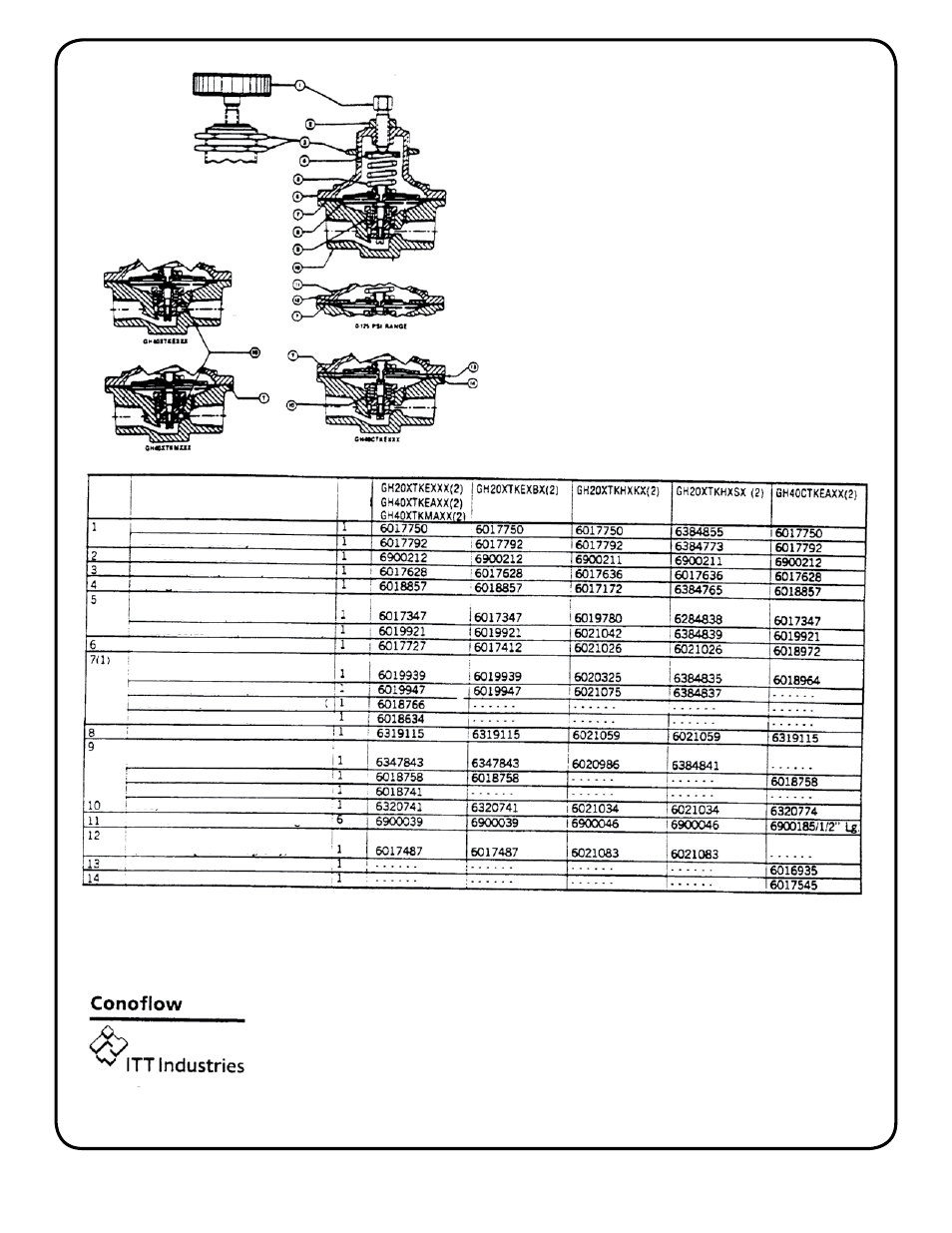

Номер
позиции
Необх.
кол-во
Цельнолатунный
Нержавеющая
сталь 303
Нержавеющая
сталь 316
Описание
Ручка - гайковерт
Маховик в сборе
Шестигранная контргайка 5/16 дюйма - 24NF
Пружинная пластина
Крышка
•Красный 0-60,125 фунтов/кв. дюйм (0-414, 862 кПа)
0-125 фунтов/кв. дюйм (0-862 кПа) KEXXX
0-25/60 фунтов/кв. дюйм (0-172/414 кПа) KMXXX
0-125 фунтов/кв. дюйм (0-862 кПа) KMXXX
Отражательна перегородка
H40-KEXXX
H40-KMXXX
Корпус
Распорка
Прокладка
Винт с цилиндрической головкой № 8-32 x 3/8 дюйма/фунт
Пружина регулировки диапазона
• Зеленый 0-25 фунтов/кв. дюйм (0-172 кПа)
Диафрагма в сборе
0-25/60 фунтов/кв. дюйм (0-172/414 кПа) KEXXX
Форсунка в сборе
H20-KEXXX
Дроссельная заслонка
(только 0-125 фунтов/кв. дюйм [0-862 кПа]))
Контргайка (2 Reg,d H)
