Страница 20

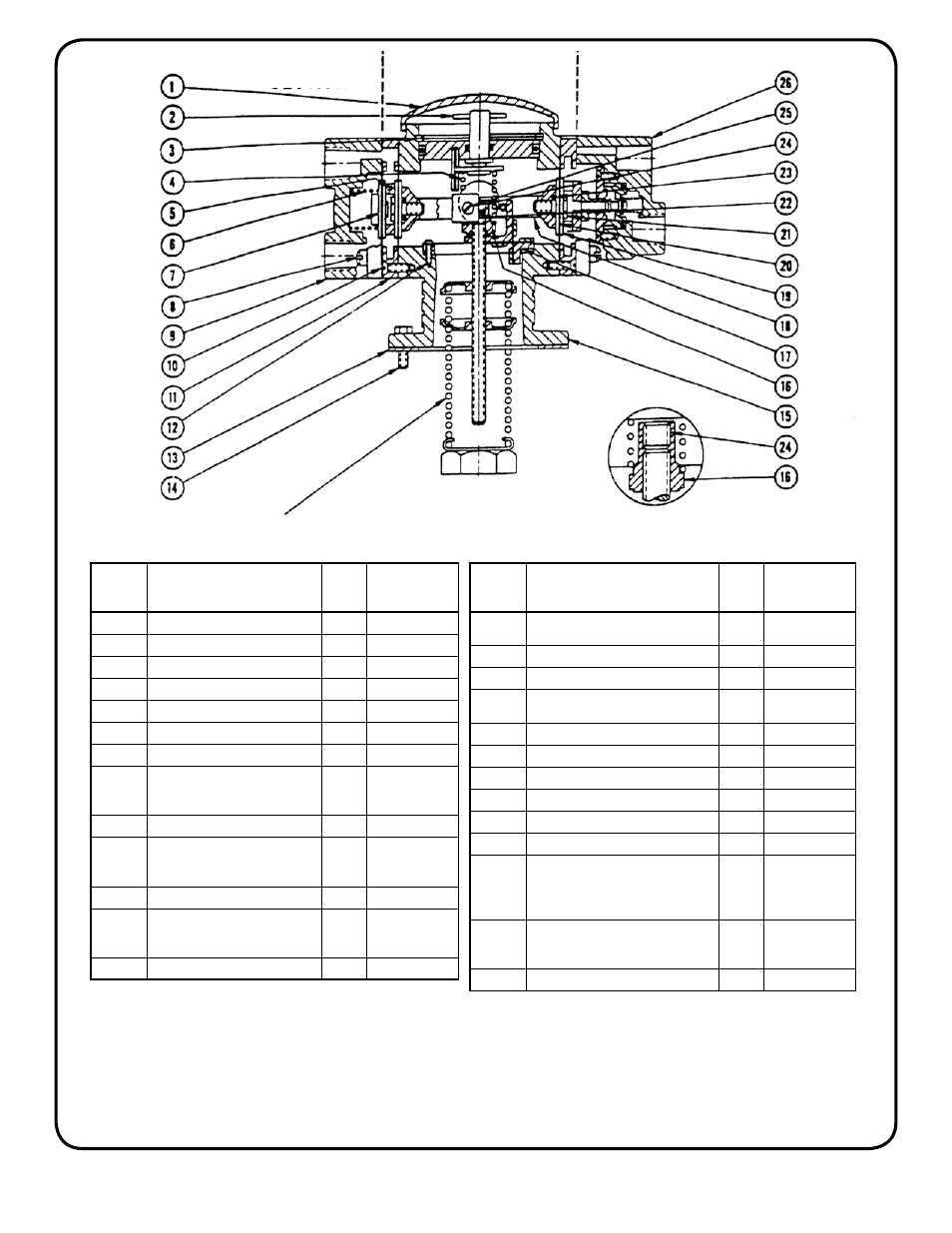

СМ. СХЕМУ РЕГУЛИРОВКИ
ДИАПАЗОНА ПРУЖИНЫ
ПРИБОРНАЯ
СЕКЦИЯ
КОРПУС
СЕКЦИЯ УПРАВЛЯ-
ЮЩЕГО КОНТУРА
УСТАНОВОЧНЫЙ ВИНТ ДОЛЖЕН БЫТЬ НА ОД-
НОМ УРОВНЕ С ГАЙКОЙ ПРУЖИННОГО ШТОКА
См. Примечание (5)
См. Примечание (6)
См. Примечание (6)
См. Примечание (6)
См. Примечание (6)
ПРИМЕЧАНИЯ:
1. Рекомендованные запасные части можно приобрести по
отдельности или в виде комплекта под номером 6385464,
комплект запасных частей GC31 (состоит из позиций 7, 13,
20 и 23).
2. При заказе запасных частей необходимо указать полный
каталожный номер, номер позиции и номер детали. Это
позволит в точности идентифицировать части и оперативно
обработать заказ.
3 Для заказа корпуса в сборе необходимо указать номер
6026504 (состоит из позиций № 10-12, а также № 15-25).
4. Для выпускного отвода следует использовать № 6026819
для позиции 9 и № 6027155 для позиции 26.
5. Идентичный компонент, используемый в секции управляе-
мого контура. Компоненту не присвоен номер.
6. Идентичные компоненты, используемые в приборной сек-
ции. Компонентам не присвоены номера.
Номер
позиции
Описание
Необ-
ход.
к-во
Номер детали
1
Верхняя крышка
1
5025969
2
Днище в сборе
1
6027130
3
Стопорное кольцо Spirolox
1
6004691
4
Пружина нулевой установки
1
6025811
5
Магнит
1
6078307
6
Пружина
1
6026843
7
(1)
Диафрагма в сборе
1
6026652
8
Крепежный винт с цилин-
дрической головкой №
10-32 x 3/4 дюйма/фунт
8
6900061
9
Приборная крышка
1
6026801
10
Крепежный винт с плоской
головкой № 8-32 x ½ дюй-
ма/фунт
6
6900574
11
Распорка
2
6026785
12
Саморез № 4 x 3/8 дюйма/
фунт (с головкой со шли-
цем)
3
6900545
13
(1)
Прокладка
1
6001762
Номер
позиции
Описание
Необ-
ход.
к-во
Номер детали
14
Винт с шестигранной головкой
¼ дюйма - 20 x 3/8 дюйм/фунт
6
5900095
15
Корпус
1
S026751
16
Гайка пружинного штока
1
6025803
17
Сгибающееся кольцо (коленча-
тый рычаг)
1
6025753
18
Хомут
1
6026579
19
Тарелка диафрагмы
4
6026686
20
(1)
Диафрагма
2
6026553
21
Винт диафрагмы
2
6026546
22
Внутренний упорный блок
1
6026538
23
(1)
Уплотнительное кольцо
2
6076608
24
Установочный винт с внутрен-
ним шестигранником (с цилин-
дрическом концом) ¼ дюйма
- 28 x ¼ дюйма/фунт
1
6900113
25
Крепежный винт с полукруглой
головкой № 4-40 x ½ дюйма/
фунт
2
6900007
26
Управляющий клапан в сборе
1
6027148
