Инструкция по эксплуатации Pulsafeeder Pulsa Series Pneumatic Stroke Adjustment RU
Страница 2
В НАСТОЯЩИХ ИНСТРУКЦИЯХ РАССМАТРИВАЕТСЯ ПНЕВМАТИЧЕСКАЯ РЕГУЛИРОВКА ДЛИ-
НЫ ХОДА ДЛЯ НАСОСОВ СЕРИИ PULSA. ОНИ РАСПРОСТРАНЯЮТСЯ НА МОДЕЛИ PULSA 7120
И PULSA 7440/7660/8480.
ЧТО ЭТО ТАКОЕ
Насосы серии Pulsa, оборудованные механиз-
мом автоматического пневматического контр-
оля длины хода, используют поршневой пнев-
мопривод, регулятор и элементы управления,
изготовленные компанией Conoflow, являющей-
ся подразделением компании ITT Grinnel Valve
Co., Inc., P.O. Box 768, St. George, S.C. 29477
(803-563-9281),ТЕЛЕКС 805062.
Пневматический поршневой привод срабаты-
вает на получаемый от устройства управления
процессом сигнал, приводимый в действие
воздухом, для позиционирования ползуна в
кулисе насоса, рисунок 1. В данном бюллете-
не в качестве примера используется сигнал в
диапазоне 3-15 фунтов на кв. дюйм. Поставля-
емый механизм будет срабатывать на сигнал в
диапазоне, указанном в заказе на поставку.
МОНТАЖ
Перед отгрузкой насос и механизм регулировки
длины хода были должным образом протести-
рованы и откалиброваны. Для осуществления
окончательной калибровки в условиях полного
технологического процесса необходимо выпол-
нить описанные ниже процедуры.
Для удобства калибровки насоса и обеспечения
максимальной гибкости иногда целесообразно
устанавливать на насос пульт автоматического/
ручного управления. Это позволит оператору
изменить производительность насоса независи-
мо от управляющего прибора.
Подсоединение воздуха, рисунок 2
A.
Удалить пластиковые пробки со всех
вентиляционных патрубков и патрубков
подачи воздуха.
B.
Подсоединить ¼-дюймовый порт с
нормальной трубной резьбой (NPT) (A)
к линии подачи сигнала, приводимого
в действие воздухом, от управляющего
прибора.
C. Подсоединить ¼-дюймовый NPT порт (B)
к источнику сжатого инструментального
воздуха (отфильтрованного и осушенно-
го), регулируемого до давления нагнета-
ния на уровне 40 фунтов на кв. дюйм.
D. Удалить защитную бумажную накладку с
пластиковых окошек (C).

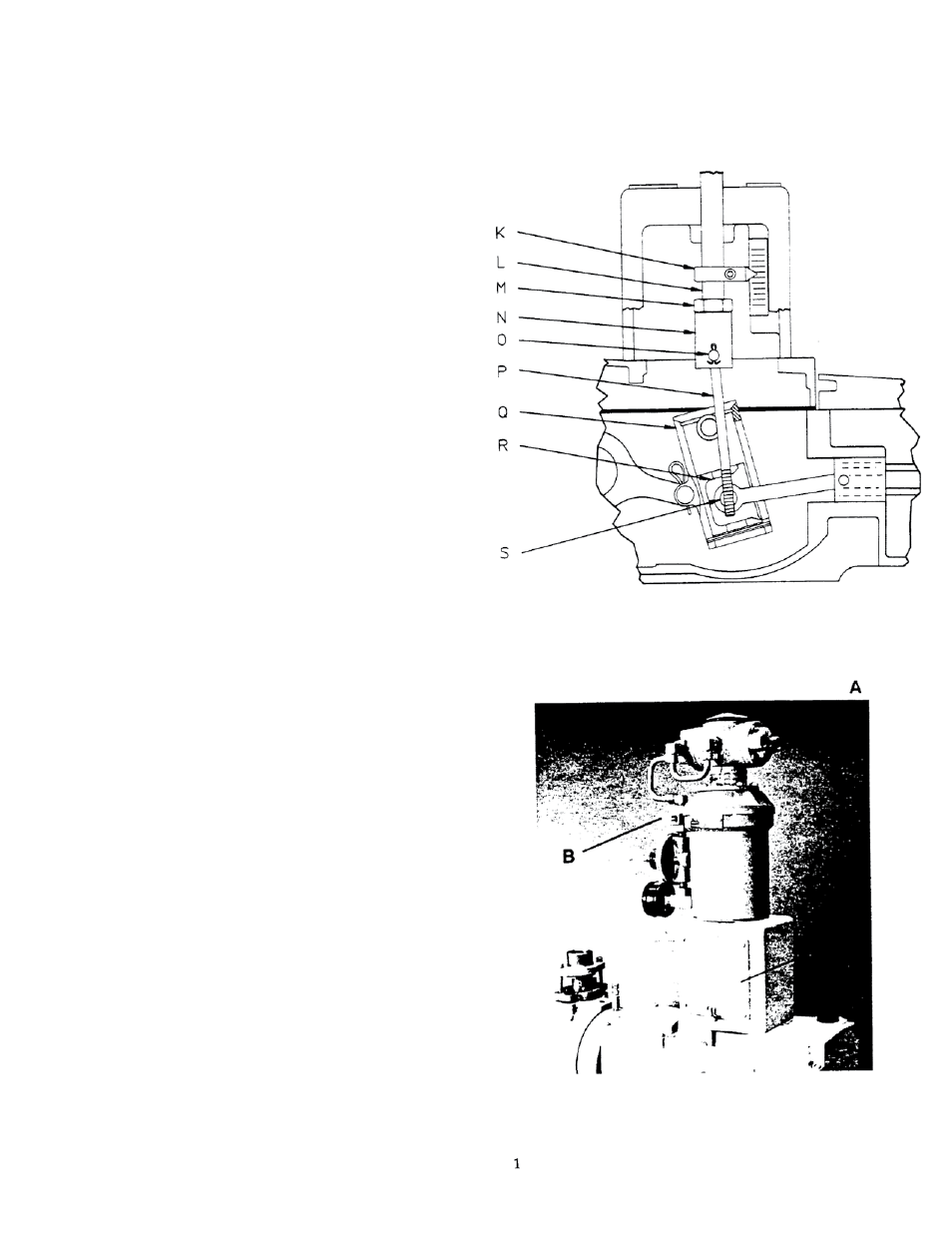

Рисунок 1
Рисунок 2
