РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
РЕГУЛЯТОРЫ ДАВЛЕНИЯ СЕРИИ GH20/40
ВНИМАНИЕ
Продукция компании Conoflow разработана и изготовлена с использовани-
ем материалов и технологий, обеспечивающих соответствие действующим
промышленным стандартам. Данные изделия следует использовать строго по
назначению согласно указаниям в каталогах и инструкциях Conoflow и/или в
соответствии с рекомендациями инженеров-прикладников Conoflow (например,
в случаях превышения предельной температуры/номинального давления при
эксплуатации или в случае использования устройства для каких-либо иных,
неоговоренных целей).
Во избежание несчастных случаев или повреждения оборудования из-за непра-
вильного использования или применения изделия не по назначению следует
подобрать подходящие материалы и определить номинальные значения темпе-
ратуры и давления, которые будут отвечать эксплуатационным требованиям.
Создано на все времена
Дата: 10/91 – версия C
Напечатано в США

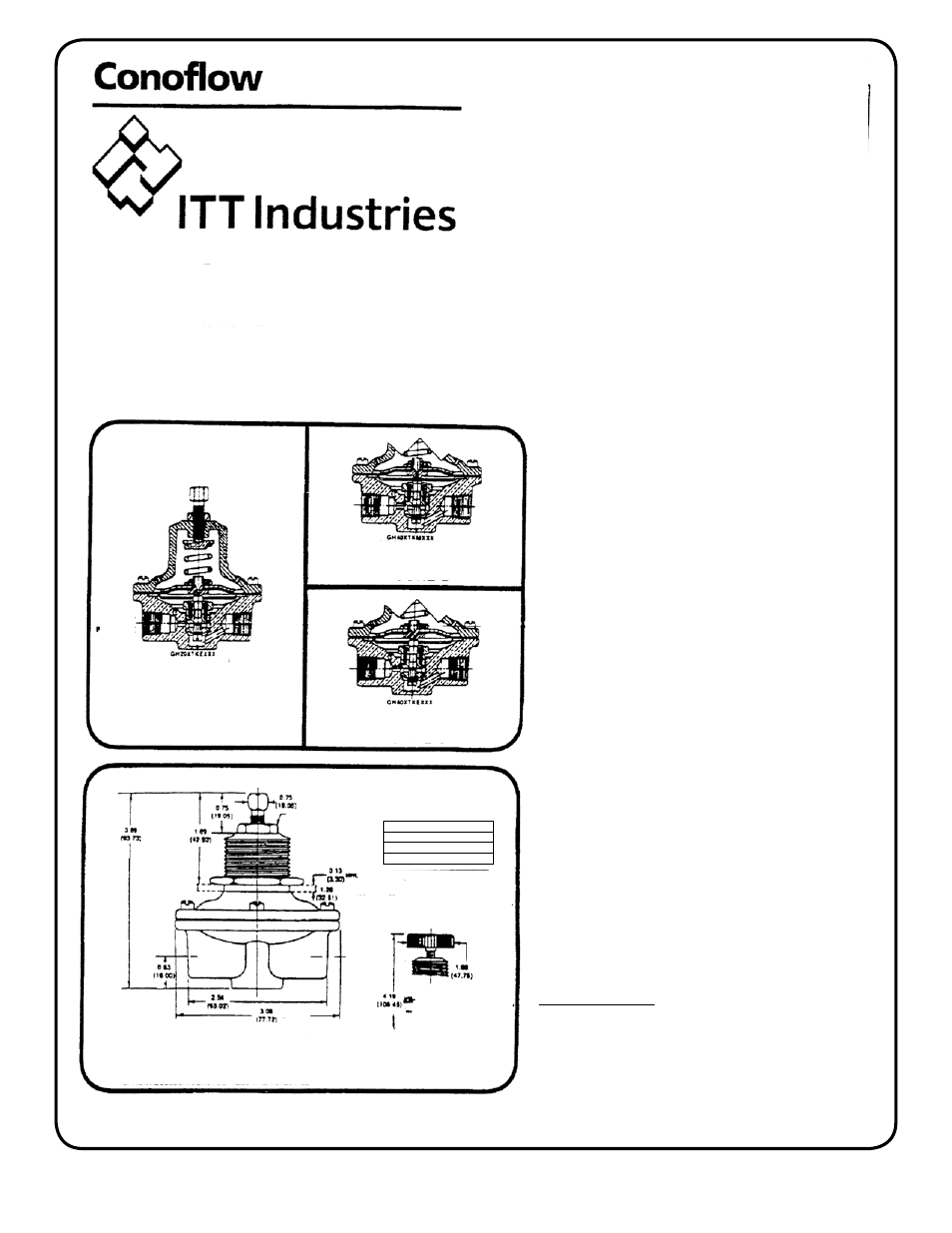

РАЗМЕРЫ
РИСУНОК 1
СЕРТИФИЦИРОВАННЫЙ ГАБАРИТНЫЙ ЧЕРТЕЖ СМ. В
A17-3
РИСУНОК 2
РИСУНОК 3
C-800M
ПРИНЦИП ДЕЙСТВИЯ
См. рисунок 1
Поворот ручного маховика изменяет силу, прилагаемую пружи-
ной регулировки диапазона к диафрагме. В равновесии сила,
прилагаемая пружиной регулировки диапазона, уравновешива-
ется силой, оказываемой выходным давлением, действующим
под диафрагмой.
В случае отсутствия равновесия между выходным давлением и
установленным давлением возникает соответствующая реакция
в диафрагме и форсунке. Если выходное давление превышает
установленное давление, седло диафрагмы приподнимается из
пробки, выпуская избыточное давление в атмосферу до тех пор,
пока не будет достигнуто равновесие. Если выходное давление
падает ниже установленного, неуравновешенная сила от пру-
жины регулирования диапазона воздействует через диафрагму,
смещая пробку форсунки. Это позволит давлению питания
пройти через форсунку к нижнему отверстию, увеличивая
выходное давление. Выходное давление увеличивается до тех
пор, пока оно не уравновесит силу, воздействующую на диаф-
рагму со стороны пружины регулировки диапазона. В состоянии
равновесия пробка занимает положение, обеспечивающее
требуемый расход, при этом сохраняя выходное давление на
уровне установленного.
См. рисунок 2
Для сфер применения, в которых требуется отключение при
повышенном давлении и минимальное потребление воздуха,
предлагаются отлитые резиновые листы в верхней и нижней
частях пробки форсунки.
См. рисунок 3
Диафрагма без выпуска/без сброса применяется для того,
чтобы не допустить выпуск технологической среды в атмосферу.
Данная опция обычно используется с жидкостями и токсичными
газами. Принцип действия аналогичен описанному выше, за
исключением того, что избыточное давление не выпускается
в атмосферу. Вместо этого, после того как седло диафрагмы
поднимается из пробки и форсунка закрывается, избыточное
давление выпускается вниз по потоку.
Отлитые резиновые листы на пробке форсунки могут исполь-
зоваться там, где требуется отключение при повышенном
давлении.
МОНТАЖ
ПРЕДОСТЕРЕЖЕНИЕ: Максимальное давление нагнетания
составляет 200 фунтов/кв. дюйм (1379 кПа). Модели из
нержавеющей стали 300 фунтов/кв. дюйм (2068 кПа).
Установка оснащена двумя соединениями ¼ дюйма, норм.
давление и температура. Входящее соединение отмечено «IN».
РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ ПОДАЧИ ФИЛЬТРО-
ВАННОГО ВОЗДУХА.
После монтажа необходимо проверить все соединения на
наличие утечек.
Регулировочный винт должен быть обильно смазан лубрикантом.
ДАВЛЕНИЕ
ПИТАНИЯ
РЕГУЛИРУЕМОЕ
ВЫХОДНОЕ
ДАВЛЕНИЕ
СБРОС – БЕЗ ВЫПУСКА
(РИСУНОК 1)
СЕЧЕНИЕ ГАЙКИ
КОНТРГАЙКА
МИН. ОТВЕРСТИЕ В ПАНЕЛИ
ПРИМЕЧАНИЯ
1. ВСЕ СОЕДИНЕНИЯ СООТВЕТСТВУЮТ1/4 ДЮЙМА, НОРМ. ДАВЛЕНИЕ И ТЕМПЕРАТУРА
2. ( ) РАЗМЕРЫ В МИЛЛИМЕТРАХ.
* ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ. ПОСТАВЛЯЮТСЯ ТОЛЬКО ПО СПЕЦИАЛЬНОМУ ЗАПРОСУ.
ДИАМЕТР
СТАНДАРТНЫЕ ДИАПАЗОНЫ
0-25 ФУНТОВ/КВ. ДЮЙМ (0172 кПа)
0-60 ФУНТОВ/КВ. ДЮЙМ (0-414 кПа)
0-125 ФУНТОВ/КВ. ДЮЙМ (0-862 кПа)
ДИАМЕТР
СЕРИЯ GH20 И 4QXTK
СЕРИЯ GH20 И 4QXTН
БЕЗ ВЫПУСКА – БЕЗ СБРОСА
ФОРСУНКА С МЯГКИМ СЕДЛОМ
(РИСУНОК 3)
СБРОС – БЕЗ ВЫПУСКА
ФОРСУНКА С МЯГКИМ СЕДЛОМ
(РИСУНОК 2)
