7
Миллиметры = размеры, помноженные на (x) 25,4.

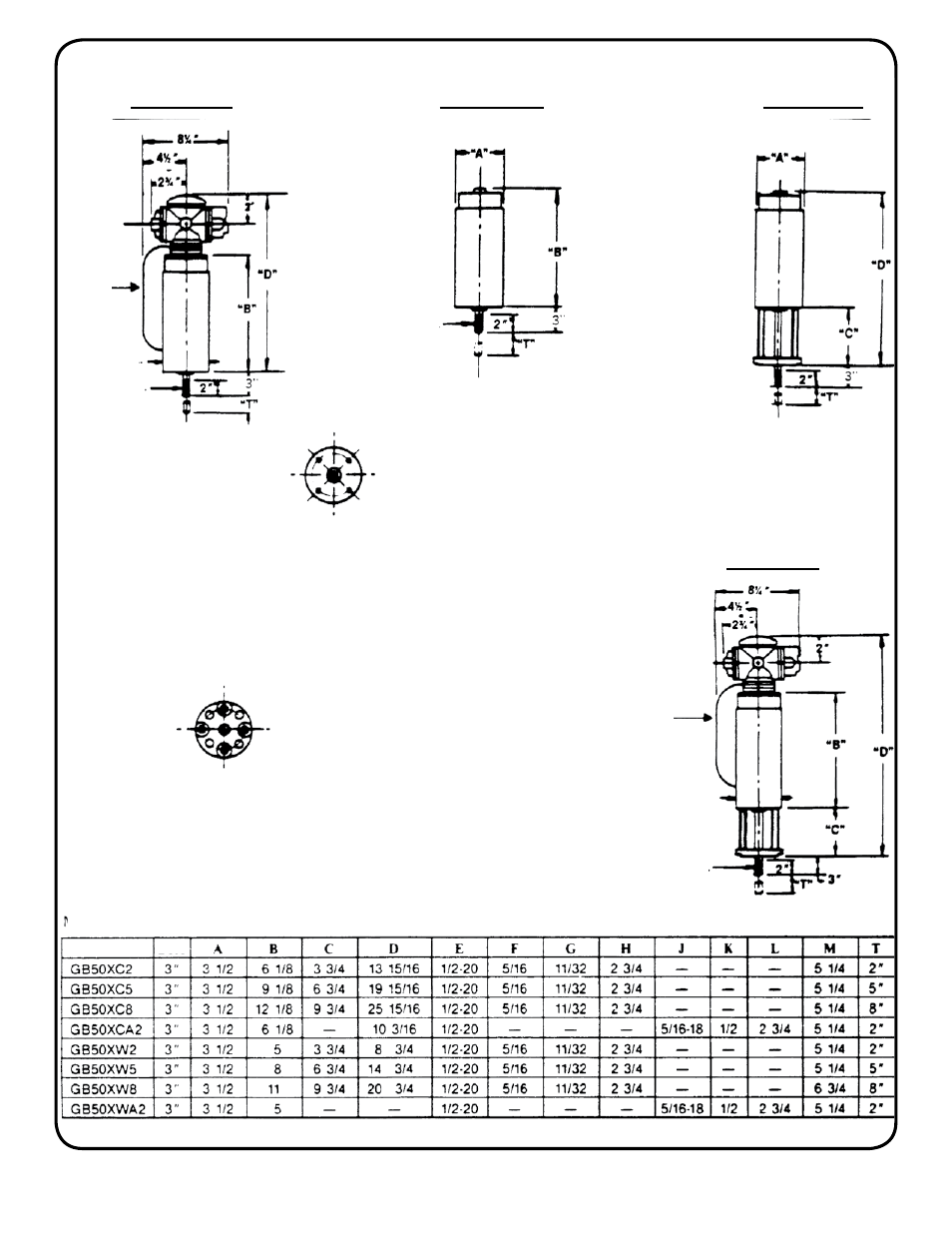

РАЗМЕРЫ ПОРШНЕВОГО ПНЕВМОПРИВОДА МОДЕЛИ GB50
Серия GB50XCA
Серия GB50XWA
Серия GBSOXW
Серия GB50XC
(поставляется в
случае заказа)
(поставляется в
случае заказа)
Воздушный
шлюз
Воздушный
шлюз
Диаметр A
Диаметр A
Резьба E
4 монтажных отверстия в лапе цилиндра, J нарезка
глубиной K по окружности установки болтов L
Опора для монтажа моделей XC-A и XWA - перевер-
нутый вид сверху
Крепежные болты F и 4 монтажных отверстия
G необходимы для монтажа по окружности
установки болтов H
Опора для монтажа моделей XC и XW - перевер-
нутый вид сверху
МОДЕЛЬ
Внут. Ø
ПРИМЕЧАНИЯ:
1. Трубная разводка – см. A50-48
2. Воздушные соединения ¼ N.P.T.
3. Информация о полных размерах позицио-
нера – см. от A50-49 до A50-52
Резьба E
Резьба E
