Регулировка
A.

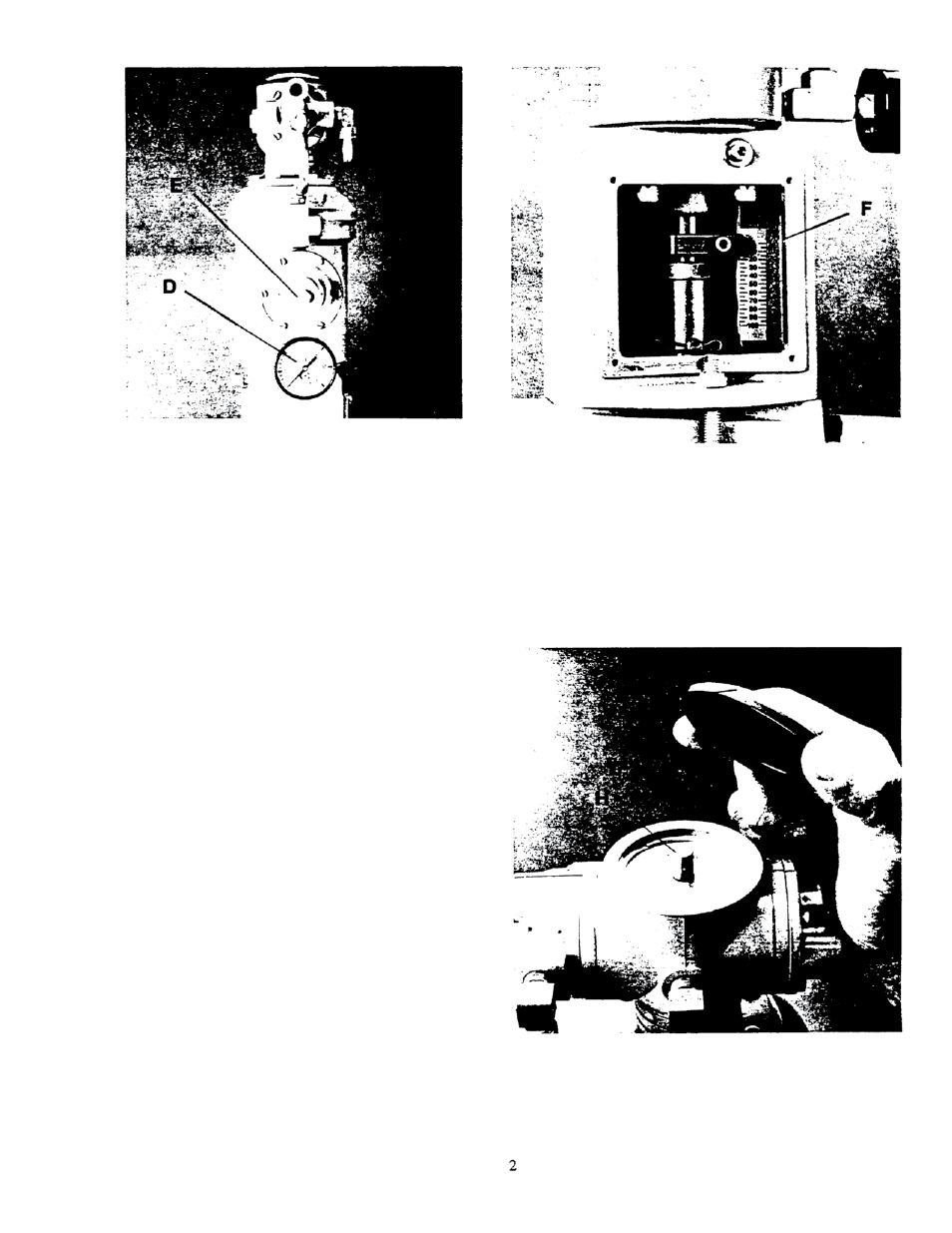

Рисунок 3. Подать воздух с давлением нагне-
тания 40 фунтов на кв. дюйм на устройство.
Амортизировать подачу воздуха, при этом
показания манометра (D) должны составлять
20 фунтов на кв. дюйм (1/2 давления нагнета-
ния). Если этого не происходит, необходимо
отрегулировать шестигранную гайку на регу-
ляторе (E) таким образом, чтобы манометр
демонстрировал требуемое давление.
B.
Рисунок 4. Подать сигнал, 3 фунта на кв.
дюйм, приводимый в действие инструмен-
тальным воздухом, на устройство. Шток при-
вода должен быть отведен назад до отметки
нулевого хода на шкале F. Каждый автомати-
ческий пневматический насос серии PULSA
предварительно настраивается на регулиров-
ку нулевого хода, исходя из заданного диапа-
зона сигнала. Если указатель не показывает
отметку нулевого хода на шкале F, необходи-
мо выполнить действия 1-4, описанные ниже.
Регулировка нулевого хода, рисунок 5
1.
Установить давление нагнетания воздуха на
уровне 40 фунтов на кв. дюйм.
2.
Установить сигнал, приводимый в действие
инструментальным воздухом, на уровне 3
фунта на кв. дюйм.
3.
Удалить пластиковую крышку (G).
4.
Вращать штуцер регулировки нулевого хода
(H) до тех пор, пока указатель на шкале F
не начнет опускаться вниз по шкале. При 3
фунтах на кв. дюйм он должен оставаться на
нулевой отметке, но при этом реагировать
на любое увеличение сигнала, приводимого
в действие воздухом, свыше 3 фунтов на кв.
дюйм.
