6.
Приложение
www.nord.com B2000-RU-0413
-41-
6
Приложение
6.1
Конструктивные исполнения и техобслуживание
Информацию о конструктивных исполнениях, не перечисленных здесь, можно найти в
специальной документации. (см. фирменную табличку, разд. 3.4)
Значки в приводимых ниже конструктивных исполнениях:
Стандартный цилиндрический редуктор
В редукторах категории ATEX 3G и 3D отсутствуют пробки отверстий для контроля уровня
масла. (см. фирменную табличку, разд. 3.4)
Плоский редуктор
Следующий рисунок подходит для моделей SK9282, SK9382, SK10282, SK10382, SK11282,
SK11382, SK12382
в конструктивном исполнении M4/H5, оснащенных расширительным
бачком.

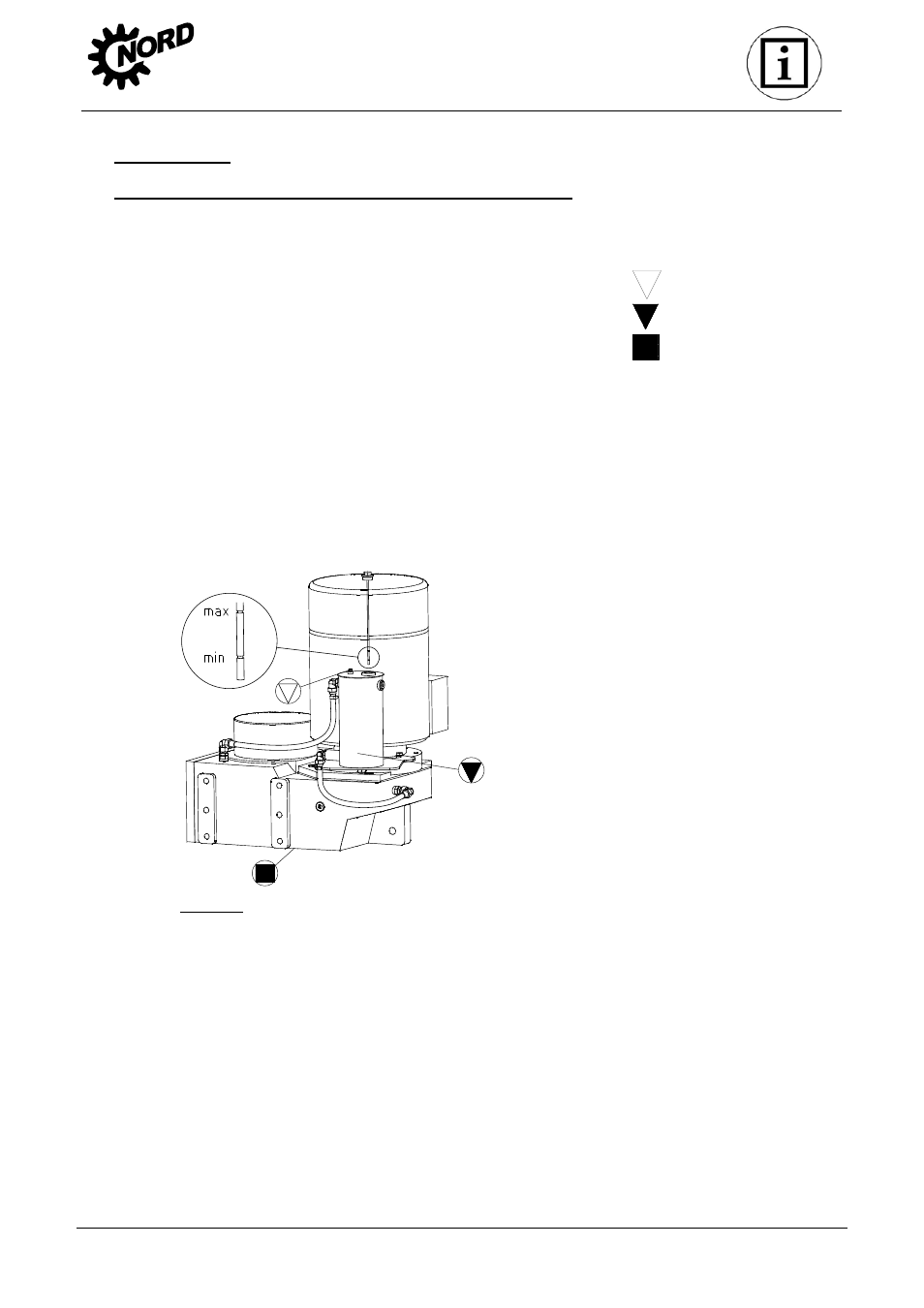

Рис. 6-1: Плоские редукторы с расширительным бачком
В моделях SK 0182 NB, SK 0282 NB и SK 1382 NB с категорией ATEX 3G и 3D отсутствуют
пробки отверстий для контроля уровня масла. (см. фирменную табличку, разд. 3.4)
Редукторы SK 0182 NB, SK 0282 NB и SK 1382 NB с категорией 2G и 2D имеют только
одну пробку отверстия для контроля уровня масла. Редукторы этих типов имеют
контролируемую долговечную смазку.
Цилиндрический редуктор NORDBLOC
В моделях SK 320, SK 172, SK 272, SK 372, а также SK 273 и SK373 с категорией ATEX 3G
и 3D отсутствуют пробки отверстий для контроля уровня масла. (см. фирменную табличку,
разд. 3.4)
Редукторы SK 320, SK 172, SK 272, SK 372, а также SK 273 и SK 373 с категорией 2G и 2D
имеют только одну пробку отверстия для контроля уровня масла. Редукторы этих типов
имеют контролируемую долговечную смазку.
Выпуск воздуха
Уровень масла
Слив масла
