2.
Описание редуктора
-10-
B2000-RU-0413
www.nord.com

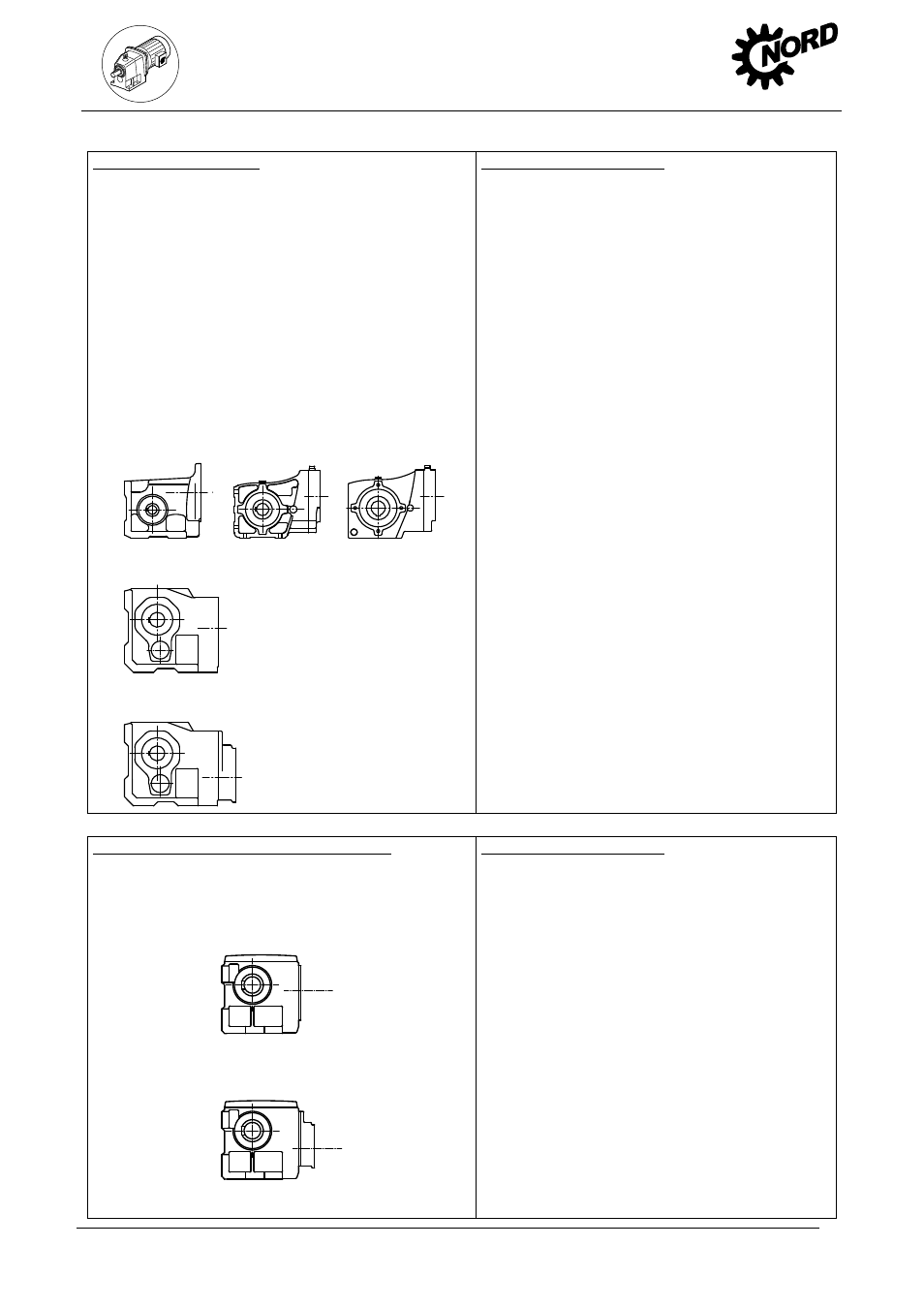

Конический редуктор
Маркировка типа:
SK 92072, SK 92172, SK 92372, SK 92672, SK 92772
SK 92072.1, SK 92172.1, SK 92372.1, SK 92672.1, SK
92772.1,
SK 93072.1, SK 93172.1, SK 93372.1, SK 93672.1, SK
93772.1
(2-
ступенчатый)
SK 9012.1, SK 9016.1, SK 9022.1, SK 9032.1,
SK 9042.1, SK 9052.1, SK 9062.1, SK 9072.1,
SK 9082.1, SK 9086.1, SK 9092.1, SK 9096.1
(3-
ступенчатый)
SK 9013.1, SK 9017.1, SK 9023.1, SK 9033.1,
SK 9043.1, SK 9053.1 (4-
ступенчатый)
Исполнения / варианты
-
Крепление за лапы со сплошным валом
A
Исполнение с полым валом
V
Исполнение со сплошным валом
L
Сплошной вал с обеих сторон
Z
Выходной фланец B14
F
Выходной фланец B5
X
Крепление за лапы
D
Упор против проворачивания
K
Кронштейн против проворачивания
S
стяжная муфта
VS
усиленная стяжная муфта
EA
Полый вал с зубчатым профилем
R
Блокировка обратного хода
B
Крепежный элемент
H
Защитный кожух для полого вала
H66
Крышка IP66
VL
Усиленный подшипниковый узел
VLII
Дополнительный усиленный подшипниковый
узел (Исполнение для мешалки)
VLIII
Дополнительный усиленный подшипниковый
узел (Исполнение для мешалки с защитой
от протечек масла)
IEC
адаптер для стандартного электродвигателя
W
Свободный приводной вал
VI
Витоновые уплотнит. кольца
OA
Компенсац. масляный бачок
SO1
Синтетич. масло ISO VG 220
CC
Крышка корпуса с охлаждающим
змеевиком
Цилиндрический червячный редуктор
Маркировка типа:
SK 02040, SK 02050, SK 12063, SK 12080,
SK 32100, SK 42125 (2-
ступенчатый)
SK 13050, SK 13063, SK 13080,
SK 33100, SK 43125 (3-
ступенчатый)
Исполнения / варианты
-
Крепление за лапы со сплошным валом
A
Исполнение с полым валом
V
Исполнение со сплошным валом
L
Сплошной вал с обеих сторон
X
Крепление за лапы
Z
Выходной фланец B14
F
Выходной фланец B5
D
Упор против проворачивания
S
стяжная муфта
B
Крепежный элемент
H
Защитный кожух для полого вала
H66
Крышка IP66
VL
Усиленный подшипниковый узел
IEC
адаптер для стандартного электродвигателя
W
Свободный приводной вал
VI
Витоновые уплотнит. кольца
OA
Компенсац. масляный бачок
